在現代工業生產和自動化控制領域，限位開關作為一種基礎但關鍵的傳感器裝置，扮演著不可或缺的角色。它如同機械系統的“眼睛”和“哨兵”，通過精確的位置檢測，確保設備運行的安全性與可靠性。本文將從限位開關的定義、工作原理、主要類型以及實際應用場景等方面展開解析。

一、限位開關的定義與工作原理

限位開關（Limit Switch），又稱行程開關或位置開關，是一種通過物理接觸觸發電路通斷的機電裝置。其核心功能是檢測機械設備的運動部件是否到達預設位置，并通過電信號觸發控制系統的響應，從而實現設備的啟停、轉向或安全保護。

從結構上看，典型的限位開關由以下部分組成：

外殼：通常采用金屬或工程塑料制成，具有防護等級（如IP67），可適應粉塵、油污或潮濕環境。

執行機構：包括杠桿、滾輪或推桿等機械部件，直接與運動物體接觸。

觸點系統：由常開觸點（NO）和常閉觸點（NC）組成，通過內部彈簧機構實現快速通斷。

接線端子：連接外部電路，輸出信號至PLC（可編程邏輯控制器）或其他控制單元。

其工作原理可簡述為：當機械設備的運動部件（如機床滑塊、電梯門）觸碰限位開關的執行機構時，內部觸點狀態發生切換（閉合或斷開），從而改變電路的通斷狀態。這一信號可立即觸發控制系統的預設動作，例如停止電機運轉、啟動報警裝置或切換運動方向。

二、限位開關的核心類型

根據觸發方式和應用場景的不同，限位開關可分為兩大類：

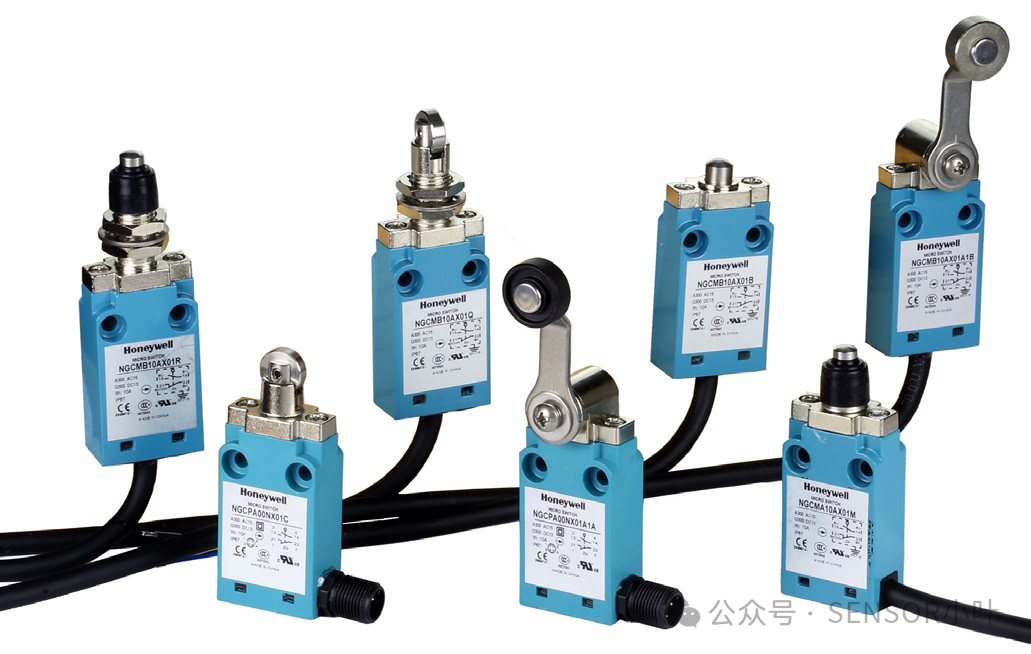

機械式限位開關：依賴物理接觸觸發，常見類型包括滾輪式、按鈕式和鉸鏈式。例如，滾輪式適用于直線運動檢測，鉸鏈式則多用于旋轉機構。

非接觸式限位開關：通過磁場、光電或超聲波原理實現無接觸檢測，如接近開關（Proximity Switch）。這類開關在高速或高精度場景中更具優勢。

盡管非接觸式技術日益普及，機械式限位開關因其結構簡單、成本低廉和抗干擾性強，仍占據工業應用的主流地位。

三、限位開關的典型應用場景

1. 工業自動化與機械設備

機床加工：在數控機床中，限位開關用于檢測刀具的行程終點，防止超程碰撞。例如，當銑床主軸移動到加工范圍邊緣時，限位開關會立即切斷電源。

流水線定位：在汽車裝配線上，機械臂通過限位開關精準定位焊接點或抓取零件的位置，誤差可控制在毫米級。

包裝機械：灌裝設備通過限位開關控制瓶蓋旋緊的扭矩，確保密封性一致。

2. 電梯與起重設備

電梯樓層定位：電梯轎廂到達目標樓層時，限位開關觸發平層信號，確保轎廂與樓層精準對齊。

超載保護：起重機的吊鉤提升至極限高度時，限位開關自動切斷動力，避免鋼絲繩斷裂。

安全門聯鎖：電梯門或工廠安全防護門未完全閉合時，限位開關阻止設備啟動，保障人員安全。

3. 智能家居與消費電子

自動門控制：商場感應門通過限位開關檢測門的開閉狀態，防止夾傷行人。

家用電器：洗衣機脫水桶轉速過高時，限位開關觸發平衡檢測；打印機通過限位開關確定紙張初始位置。

智能窗簾：窗簾軌道兩端安裝限位開關，實現自動停止和反向運行。

4. 交通運輸領域

軌道交通：地鐵車門關閉前，限位開關檢測障礙物，若未完全閉合則禁止發車。

汽車制造：在焊接機器人工作站中，限位開關確保機械臂運動軌跡的重復精度。

四、限位開關的技術演進與未來趨勢

隨著工業4.0和物聯網技術的發展，限位開關正朝著智能化方向升級。例如：

集成通信功能：支持Profinet、EtherCAT等工業協議，實現實時狀態監控。

自診斷能力：通過內置傳感器檢測觸點磨損，提前預警故障。

微型化設計：適用于醫療設備、無人機等精密器械的緊湊空間。

然而，其本質功能——將機械運動轉化為可靠的電信號——仍不可替代。在高溫、強振動或電磁干擾等惡劣環境中，機械式限位開關的穩定性遠超光電傳感器。

結語

從傳統制造業到現代智能設備，限位開關始終是自動化控制的基石。它雖不起眼，卻以極低的成本守護著設備安全，提升著生產效率。未來，隨著新材料和無線技術的應用，這一經典元件將繼續在工業場景中煥發新生，為更復雜的自動化需求提供基礎保障。理解限位開關的原理與應用，不僅是工程師的必備知識，也是洞察機械系統邏輯的一扇窗口。
