概述
MAX7365 I2C接口外設為微處理器提供多達56個按鍵開關管理。

每次按下或釋放按鍵都會生成一個鍵值，簡化多鍵輸入方案設計。采用靜態按鍵輸入監測，而不是動態掃描模式，以確保低EMI工作。可采用金屬開關或高達5kΩ的阻性(碳)開關。

器件具有自動休眠和自動喚醒功能，從而保持最低的器件功耗。經過一個可編程休眠周期后，自動休眠功能將器件置于低功耗狀態(典型值1μA)。發生按鍵操作事件時，自動喚醒功能配置器件從休眠狀態返回到正常工作模式。

按鍵控制器對按鍵操作進行去抖，并將按下、釋放事件保存在FIFO中(包括自動重復，如果使能)。中斷輸出(/INT)可配置成對按鍵事件或最大速率報警。

沒有使用的按鍵開關可以用作GPI。此外，器件還有5個額外的通用輸入/輸出(GPIO)口。GPO可編程為推挽或漏極開路輸出，高、低邊輸出驅動器。設置為漏極開路輸出時，使能片上可選擇的100kΩ上拉/下拉電阻。

器件采用小尺寸(2mm x 2mm)、25焊球晶片級封裝(WLP)，適合蜂窩電話、掌上電腦及其它便攜式消費類產品，工作在-40°C至+85°C擴展級溫度范圍。
數據表：*附件：MAX7365具有高ESD保護的8 x 7鍵盤開關控制器技術手冊.pdf

應用

• 蜂窩電話
• 手持式游戲機
• 筆記本電腦
• PDA
• 便攜式消費類電子

特性

• 減輕處理器負荷
  • 最多可監測56個按鍵
  • FIFO可保存多達16個去抖按鍵事件
  • FIFO級或可定義的時間周期結束時，產生硬件中斷
• 延長電池壽命
  • 自動休眠和自動喚醒功能，功耗降至最低
  • 休眠電流低于1μA
• 節省電路板空間
  • 小尺寸(2mm × 2mm)、25焊球WLP封裝
• 靈活設計
  • 1.62V至3.6V供電范圍
  • 專有的偽按鍵檢測和清除技術
  • 用戶可配置1ms至31ms按鍵去抖時間
  • 采用低EMI靜態矩陣式監測設計
  • 5個額外的GPIO口
  • 所有按鍵開關均可用作GPI
  • 1Mbps、兼容于5.5V的2線串口
  • 可選擇2線串行總線超時

典型操作電路

電特性

典型操作特性

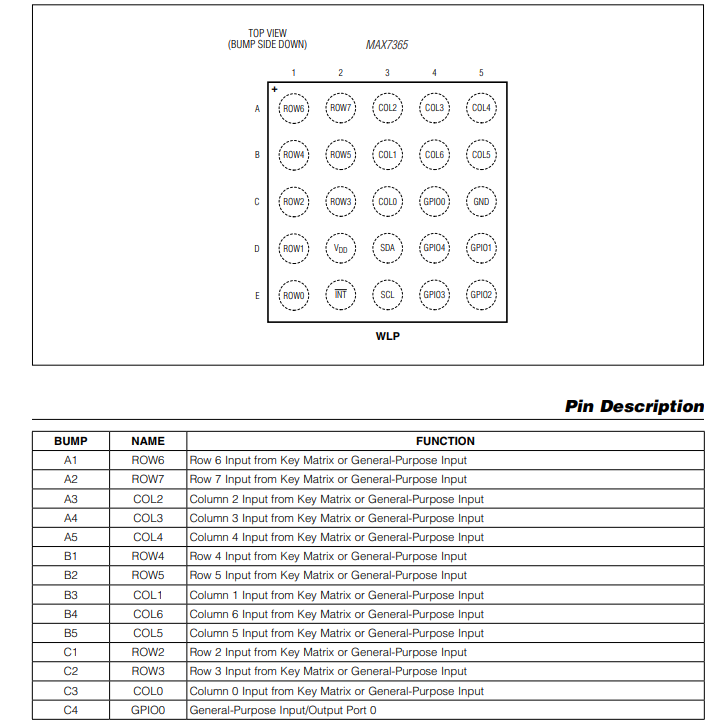

引腳配置描述

框圖

串行接口

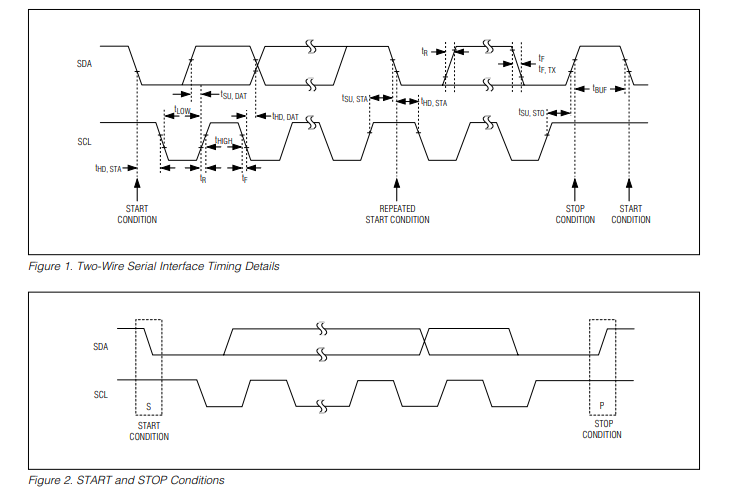

該器件作為從設備運行，通過與 I2C 兼容的兩線接口發送和接收數據。此接口使用串行數據線（SDA）和串行時鐘線（SCL），以實現主設備（通常是微控制器）與從設備之間的雙向通信。主設備發起所有數據傳輸，并從器件生成 SCL 時鐘，該時鐘對數據傳輸進行同步。圖 1 展示了兩線接口的時序細節。

器件的 SDA 線兼具輸入和開漏輸出功能。通常需要在 SDA 上連接一個 4.7kΩ 的上拉電阻。器件的 SCL 僅作為輸入運行。僅當兩線接口上存在多個主設備，或者在單主設備系統中主設備的 SCL 為開漏時，才需要在 SCL 上連接上拉電阻。

起始和停止條件

SCL 和 SDA 在接口不忙時均保持高電平。主設備在傳輸開始時通過將 SDA 從高電平拉至低電平（同時 SCL 保持高電平）來發出起始條件信號。當主設備完成與從設備的通信后，它會發出停止條件信號，即當 SCL 為高電平時，將 SDA 從低電平拉高。然后，總線就可以供另一次傳輸使用。

每次傳輸由一個起始（S）條件（圖 2）開始，接著是一個讀/寫標志位、從設備地址的 7 位、從設備發送的確認（ACK）字節、一個寄存器地址字節和一個或多個數據字節，最后是一個停止（P）條件。
