高壓柜消諧裝置有什么用？高壓柜消諧裝置的作用及詳解
在電力系統中，高壓柜消諧裝置主要用于抑制或消除電壓互感器（PT）鐵磁諧振，防止PT過熱、燒毀、熔絲熔斷甚至爆炸，保障系統安全穩定運行。
一、高壓柜消諧裝置的作用
1.消除鐵磁諧振
PT在中性點不接地系統（如6kV、10kV、35kV）中，由于系統對地電容和PT勵磁電感可能形成諧振回路，導致：
分頻諧振（如17Hz、25Hz）——最危險，易使PT飽和燒毀
工頻諧振（50Hz）——導致PT過熱
高頻諧振（如150Hz）——可能引發過電壓
消諧裝置能快速阻尼或消除諧振，避免PT損壞。
2.保護PT及高壓柜設備
防止PT因諧振過電流而燒毀、爆炸
避免PT高壓熔絲頻繁熔斷，減少停電檢修
降低諧振引起的過電壓，保護其他高壓柜設備（如斷路器、避雷器等）
3.提高供電可靠性
減少因PT故障導致的繼電保護誤動或測量誤差
適用于易發生諧振的場合（如長電纜線路、GIS開關柜、新能源并網系統）
二、高壓柜消諧裝置的分類
消諧裝置通常分為一次消諧和二次消諧兩種，安裝位置不同，但目標一致：

1.一次消諧裝置（如LXQ型）
適用PT：全絕緣PT（半絕緣PT需評估中性點耐壓）
典型型號：LXQ-6kV、LXQ-10kV、LXQ-35kV
特點：被動抑制諧振，結構簡單；長期運行可能老化，需定期檢測。

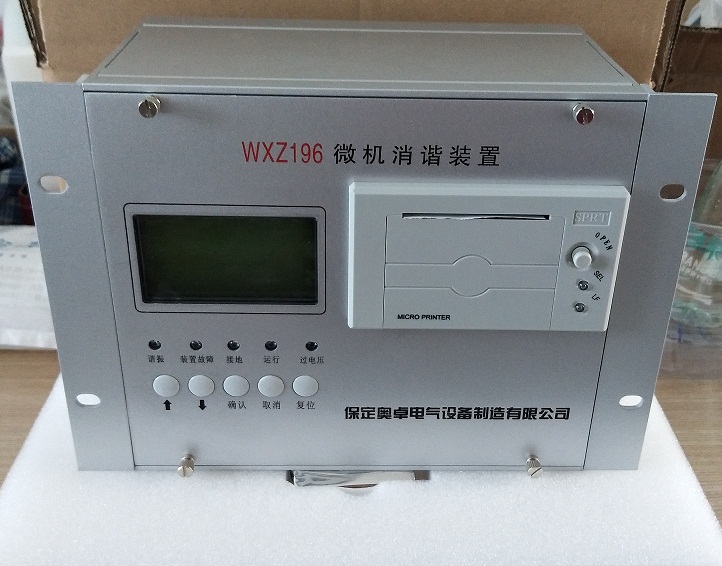

2.二次消諧裝置（微機消諧，如WXZ196）
適用PT：半絕緣/全絕緣均可
特點：主動檢測諧振，快速消除（響應時間<20ms）；可記錄諧振事件，便于故障分析；需配合PT開口三角繞組使用。
三、哪些高壓柜需要消諧裝置？
消諧裝置主要應用于中性點不接地或經消弧線圈接地系統的PT柜，常見于：
6kV、10kV、35kV開關柜（如KYN28、XGN15等）
GIS組合電器（封閉式開關設備）
新能源電站（光伏、風電升壓站）
長電纜供電系統（對地電容大，易諧振）
典型應用場景：
1.PT熔絲頻繁熔斷 → 需加裝消諧裝置
2.PT發熱嚴重或燒毀 → 檢查是否因諧振引起
3.系統投切空載母線時PT異常 → 可能存在諧振
四、如何選擇高壓柜消諧裝置？

推薦方案：
一般系統：一次消諧（LXQ）即可
諧振嚴重或半絕緣PT：優先選擇二次消諧（微機）
高可靠性要求：一次+二次消諧組合使用
五、安裝注意事項
1.一次消諧裝置安裝
PT中性點耐壓檢查（半絕緣PT一般僅耐壓2~3kV，需確認是否適用）
可靠接地（接地電阻≤10Ω）
定期檢測阻值，避免老化失效
2.二次消諧裝置安裝
接入PT開口三角繞組（通常0~100V）
檢查二次回路絕緣，避免短路
調試時模擬諧振（如瞬間斷開PT一次側），驗證消諧功能
六、常見問題解答
Q1：消諧裝置不裝會怎樣？
PT可能因諧振過熱燒毀，熔絲頻繁熔斷，甚至爆炸，影響供電安全。
Q2：半絕緣PT能裝一次消諧嗎？
可以，但需謹慎，因中性點耐壓低（一般2~3kV），需選低電壓型消諧器。
Q3：微機消諧誤動作怎么辦？
檢查PT二次回路是否正常，調整定值或更換裝置。
Q4：消諧裝置需要定期更換嗎？
一次消諧（LXQ）可能老化，建議3~5年檢測一次；二次消諧（微機）基本免維護。
七、結論
1.高壓柜消諧裝置的核心作用是抑制PT鐵磁諧振，保護PT及系統安全。
2.一次消諧（LXQ）：成本低，適用于諧振不頻繁的系統。
3.二次消諧（微機）：響應快，適用于半絕緣PT或諧振嚴重的系統。
4.最可靠方案：一次+二次組合消諧（如LXQ+WXZ196）。
建議：根據PT類型、系統運行情況選擇合適的消諧方案，并定期維護，確保電力系統穩定運行。
