真空計（Vacuum Gauge）,又稱規，是測量真空度或氣壓的儀器。一般利用不同氣壓下的某種物理效應的變化進行氣壓的測量。在科研和工業生產中廣泛使用。按照真空計測量原理所利用的不同的物理機制，可將主要的真空計分為三大類，分別是利用力學性能，利用氣體動力學和利用帶電粒子效應的真空計。利用力學性能的真空計典型的有波爾登規（Bourdon）和薄膜電容規；利用氣體力學效應的典型真空計有皮拉尼(Pirani)電阻規和電熱偶規；利用帶電粒子效應的典型真空計有熱陰極電離規和冷陰極電離規。

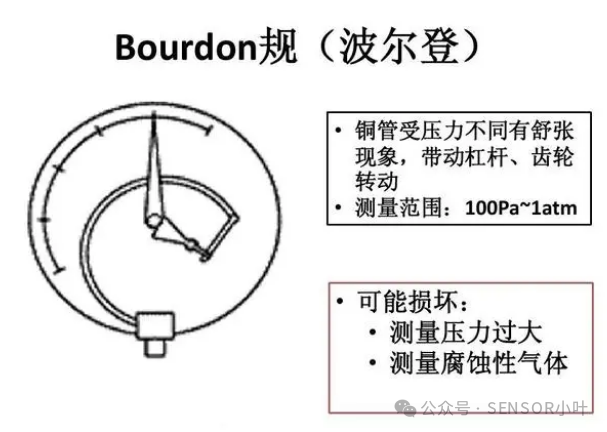

1、波爾登規（Bourdon）

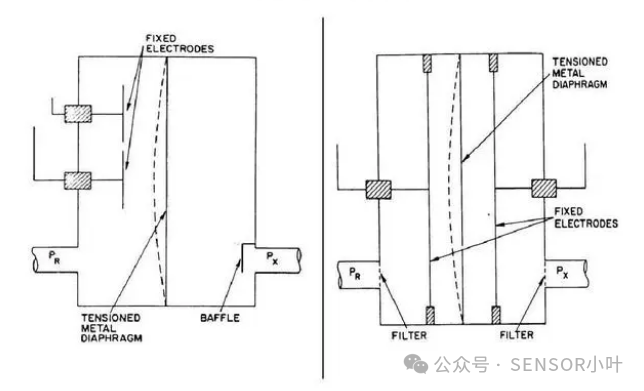

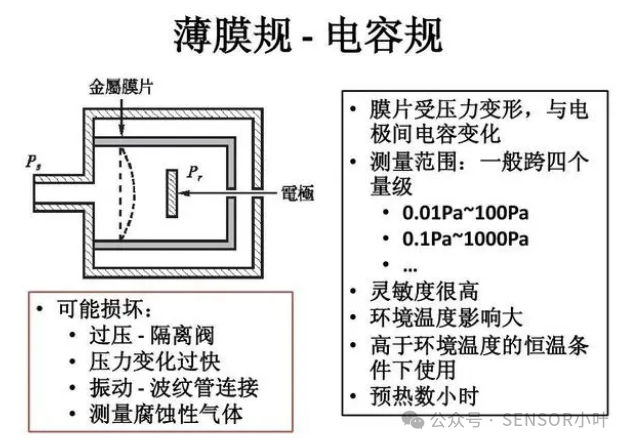

2、薄膜電容規

3、皮拉尼規

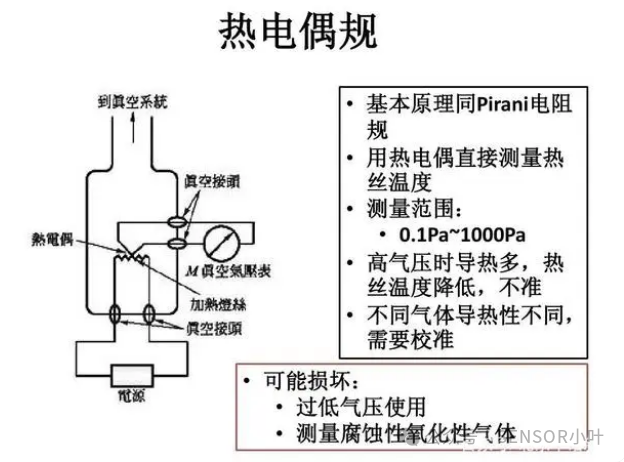

4、熱電偶規

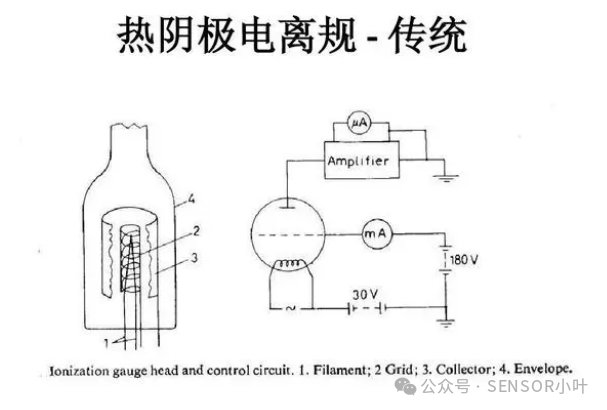

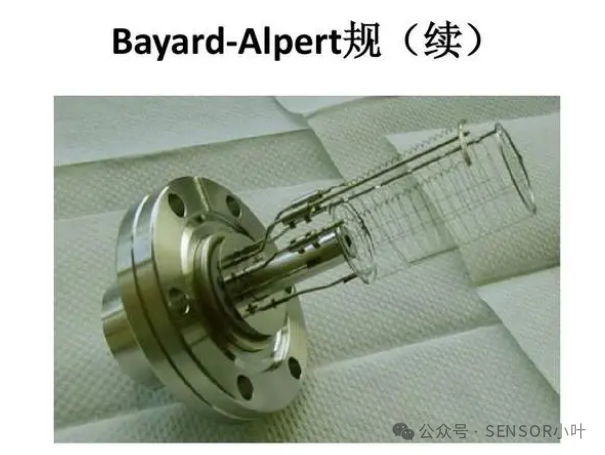

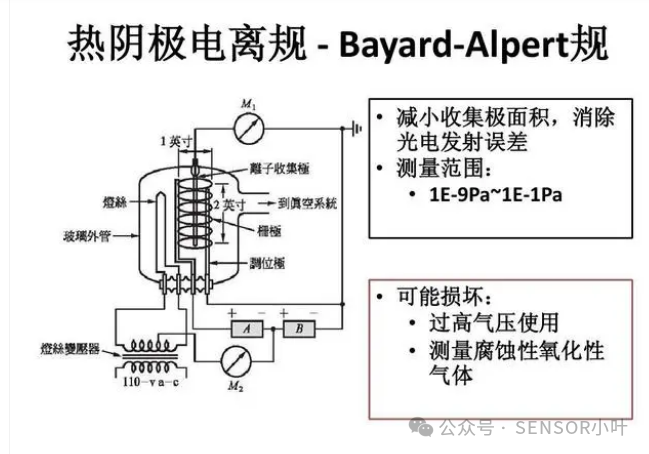

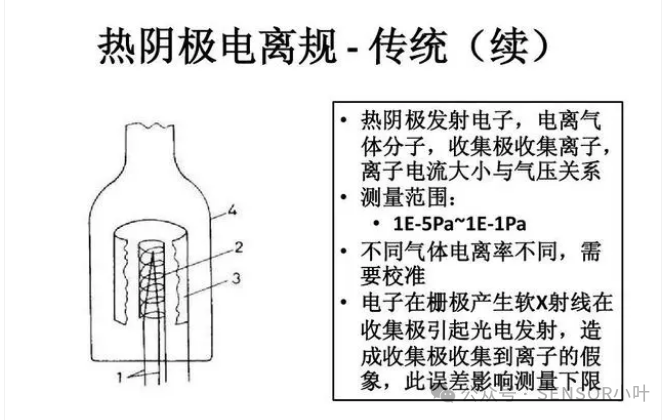

5、熱陰極電離規

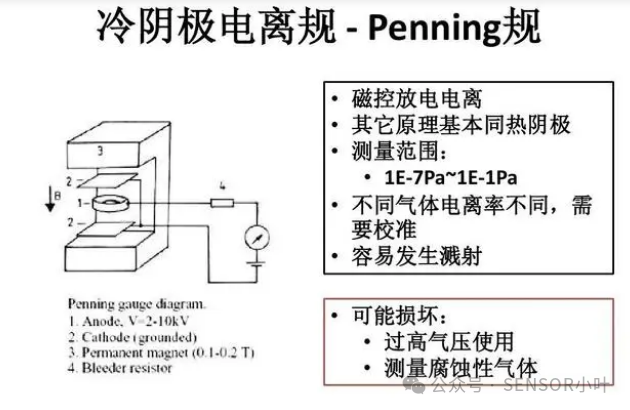

6、冷陰極電離規

皮拉尼真空計利用熱傳導原理測量氣體壓力，電阻絲溫度與氣體壓力負相關。分為熱電偶式和熱電阻式，常用鎢或鎳絲。精度低，受氣體種類和粉塵影響。Knisely點影響導熱系數。

皮拉尼真空計測量范圍一般為5x10-4~1000mbar。一般用于各種高真空泵的前級壓力測量，如光伏、鍍膜、等離子行業等，也用于各種中低真空測量。皮拉尼原理是大多數真空技術下優先考慮的測量方式。

PVC6116

原理：

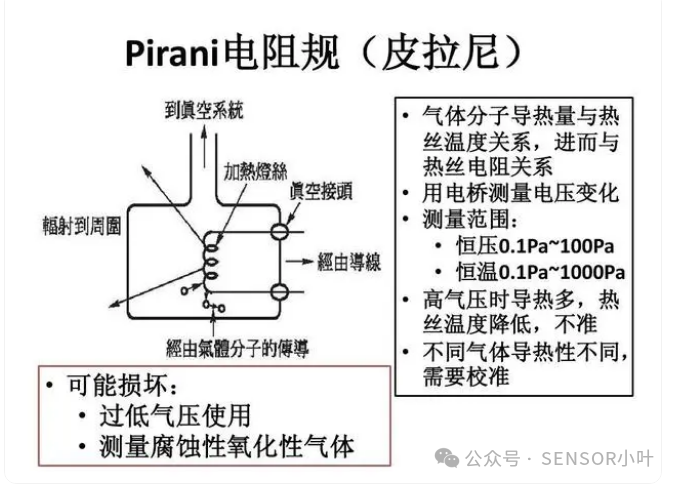

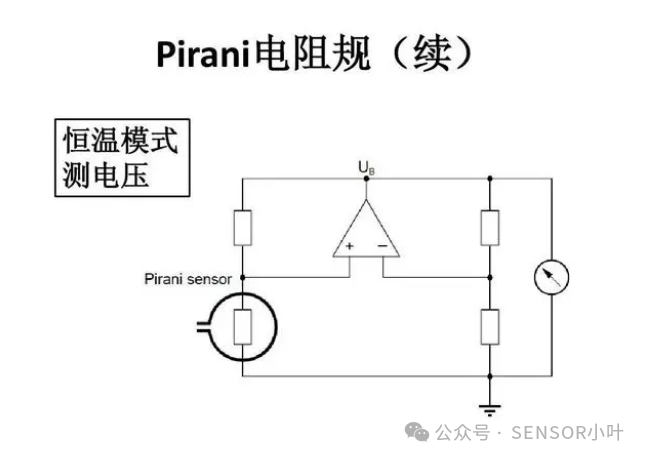

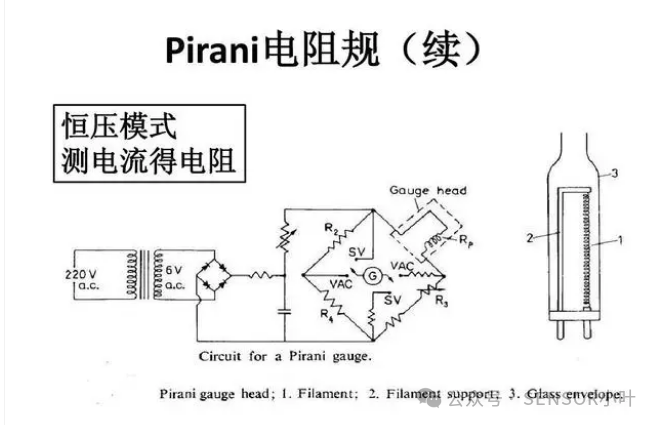

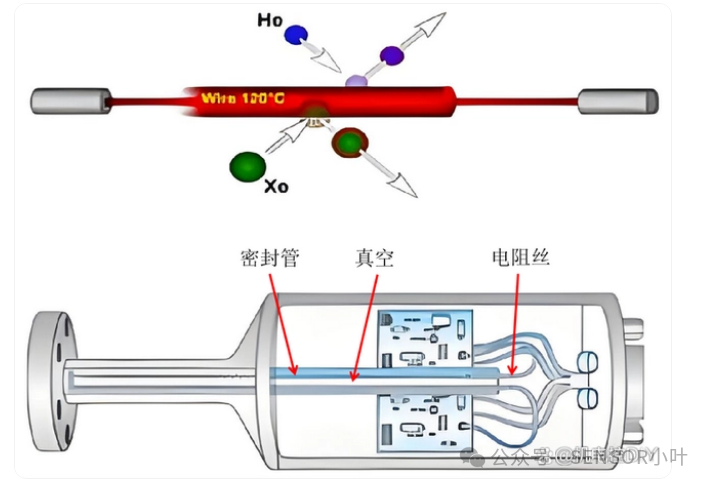

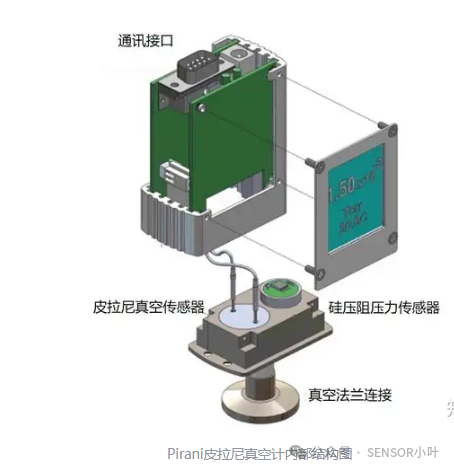

在玻璃管殼中安裝一根金屬絲，給金屬絲通熱發電，使其溫度高于周圍氣體和管殼的溫度，于是在熱絲和管殼之間產生熱傳導。當達到熱平衡時，熱絲的溫度決定于氣體熱對流。在一定的壓力范圍內，氣體壓力越高，傳導的熱量就越多，熱平衡后金屬絲溫度就越低。即電阻絲的溫度與氣體壓力存在負相關的關系，通過金屬絲的溫度可以計算氣體壓力。根據電阻絲溫度測量方法不同，又可分為熱電偶式和熱電阻式。

電阻絲常用鎢或鎳絲，鎳絲耐腐蝕，加上陶瓷饋入裝置，耐腐蝕性更強。耐溫可達60℃，比電容薄膜真空計稍高（一般50℃）。

knisely效應

通常在低壓下，導熱系數隨著壓強的升高而增加，但在某一壓強點之后，導熱系數會開始減小或趨于穩定。這一點稱為"Knisely點"。

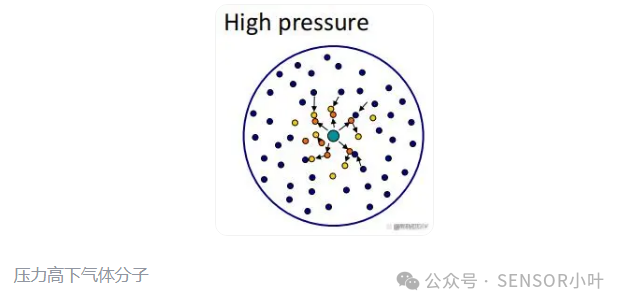

在較高壓強（100mbar以上）時，氣體分子的平均自由程短，降低了溫度梯度，進而降低了熱傳導效果。

真空元件pvc3001

優點：

Pirani皮拉尼真空計的優點是什么？Pirani真空計具有許多優點。最重要的是，這些真空壓力計通常非常易于使用，并且可以提供多年無故障、可靠的壓力測量，因為它們沒有移動部件。此外，它們非常經濟，成本遠低于電容式真空壓力計。輸出監控的靈活性包括本地顯示器、模擬輸出和/或數字通信。Pirani真空計相對快速，對真空系統壓力的變化非常靈敏。其內部尺寸非常小的儀表可以提高響應速度。應該注意的是，對流增強型Pirani真空計需要更大的體積來支持對流，因此可能具有較慢的響應，這僅僅是因為管內必須排空的體積更大。對流增強型Pirani真空計測量高達大氣壓的壓力，然而，它們在除空氣或氮氣以外的氣體中的精度可能非常差。

缺點

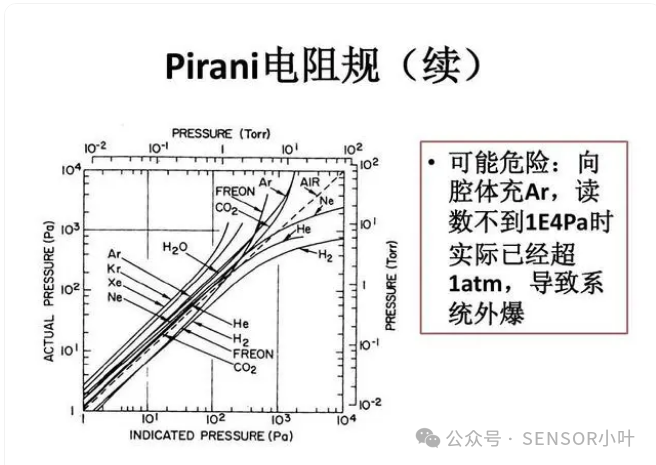

1、受氣體種類影響。皮拉尼真空出廠前一般用空氣或氮氣標定，但是不同氣體的導熱系數不同，這會影響電阻絲的溫度，進而影響實際的壓力值。因此，測量不同氣體的，需要用其它類型的真空計（如壓阻式真空計、電容薄膜規等）校準。

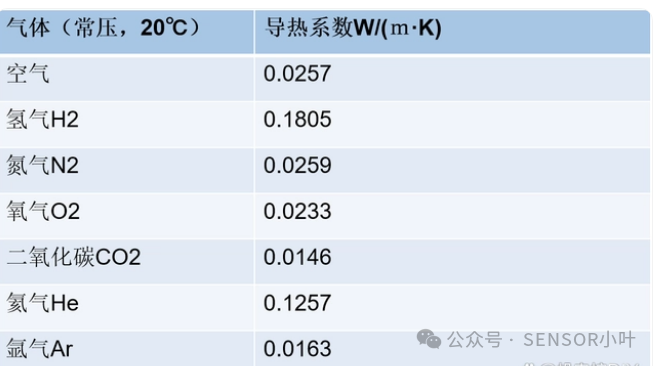

一般氣體的分子量越小，分子間的相互作用越弱，分子自由程越大，導熱系數越大。

2、精度低，不同壓力范圍內精度不同。

3、耐粉塵能力弱。用于長膜的真空設備，尾氣中攜帶的雜質可能粘附到電阻絲上，影響其電阻，進而影響測量的壓力值。

PVC5000真空探頭

4、尤其是在油基泵送系統中。在有污染的系統中，儀表管的安裝應使端口朝下，以減少管內的油積聚。對流驅動的Pirani真空計應始終安裝在圓柱軸平行于地板的位置。未能正確安裝這種類型的儀表將導致讀數錯誤，超過粗略的真空水平。如果真空系統有過多的油蒸氣或其他污染物，可以使用分子篩過濾器來延長儀表的使用壽命。
