概述
MAX22196 是一款工業八通道數字輸入套件，可將八通道工業 24V 或 TTL 電平輸入轉換為邏輯電平輸出。該套件具有一個串行接口，允許通過 SPI 配置和讀取串行數據。

輸入通道可單獨配置為灌（P 型）或拉（N 型）輸入。每個數字輸入的限流器可最大程度降低功耗，同時確保符合 IEC 61131-2 標準。使用單電流設置電阻器，可將輸入單獨配置為 1/3 型、2 型、TTL 或 HTL（高阻抗 24V 電平）。可單獨禁用電流沉或電流源。

每個輸入通道都有一個可編程毛刺/去抖動濾波器，每個輸入通道都有一個可選的 16 位遞減計數器。

對于灌/拉工作，MAX22196 可由 8V 至 36V 的現場電源供電，并且集成了 5V 線性穩壓器，可提供高達 20mA 的負載電流。
數據表：*附件：MAX22196八通道工業灌 拉數字輸入技術手冊.pdf

應用

• 可編程邏輯控制器
• 工廠自動化
• 過程控制

特性

• 軟件可配置
  • 八個輸入可單獨配置為灌或拉輸入
  • 1/3 型、2 型、TTL 和 Hi-Z (HTL) 模式
  • 通過電阻器可在 0.5mA 至 6.75mA 的寬范圍內準確設置輸入電流
  • 可編程毛刺濾波器
  • 豐富的診斷功能（電源電壓監控、溫度警報、PCB 故障警報、熱關斷）
  • 為每個輸入提供可選 16 位遞減計數器模式
  • 可尋址或菊花鏈 SPI 可減少隔離通道
• 穩健的解決方案
  • 符合 IEC 61000-4-2 ESD 要求，氣隙放電 ±15kV，接觸放電 ±8kV，現場輸入端具有最小 680Ω 脈沖電阻
  • 符合 IEC 61000-4-5 要求，浪涌 ±1.2kV/42Ω，現場輸入具有最小 680Ω 脈沖電阻
  • SPI 上進行循環冗余校驗 (CRC) 錯誤檢測
  • 工作溫度范圍為 -40°C 至 +125°C
• 低功耗
  • 8V 至 36V 現場電源供電
  • 2mA 低電源電流（最大值）
• 緊湊型解決方案
  • 集成 5V、20mA 線性穩壓器
  • 2.5V 至 5.5V 邏輯接口
  • LED 驅動器矩陣或 GPO 輸出
  • 5mm x 5mm 32 引腳 TQFN 封裝

簡化應用程序圖

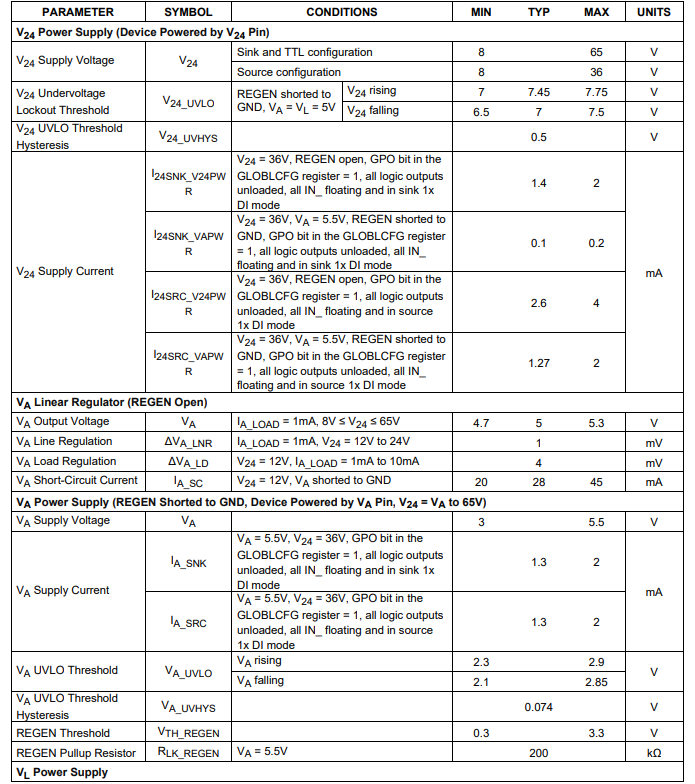

電特性

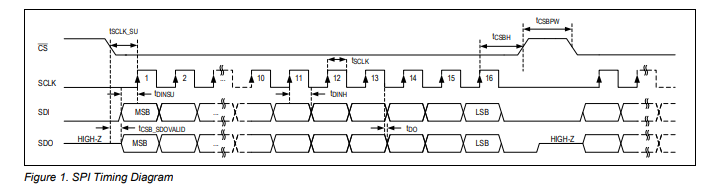

時間圖

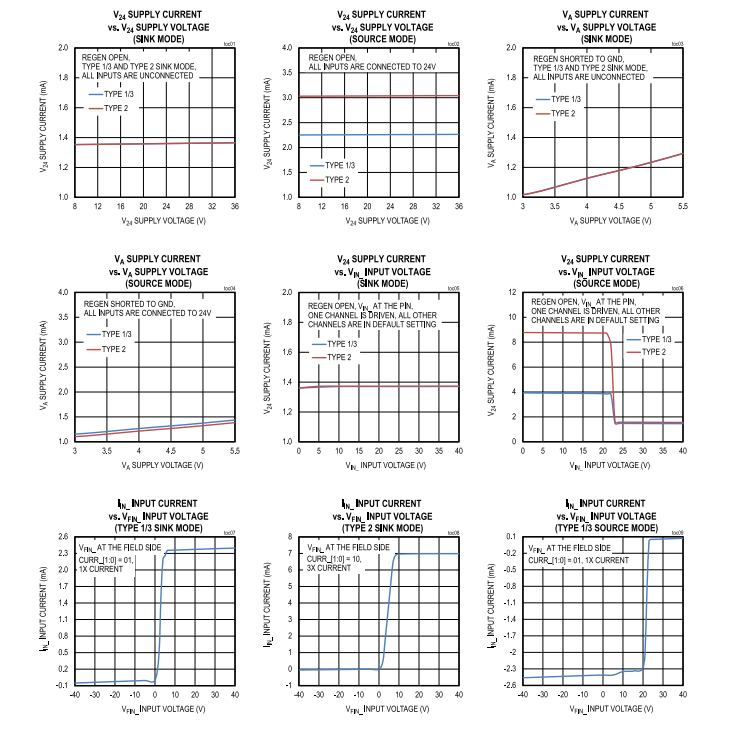

典型操作特性

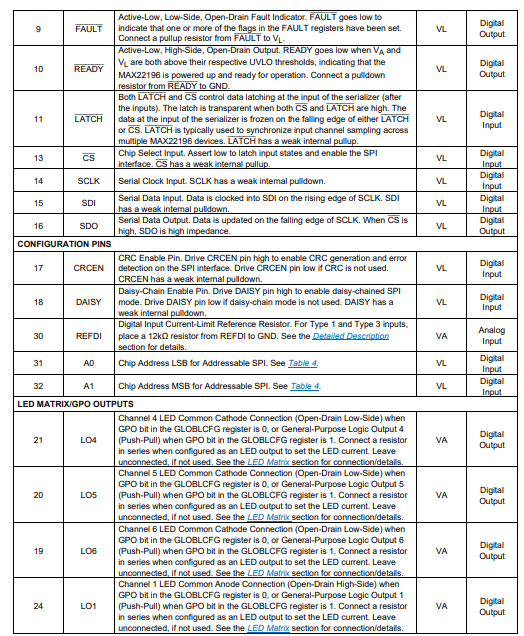

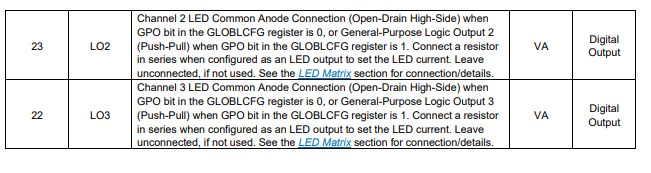

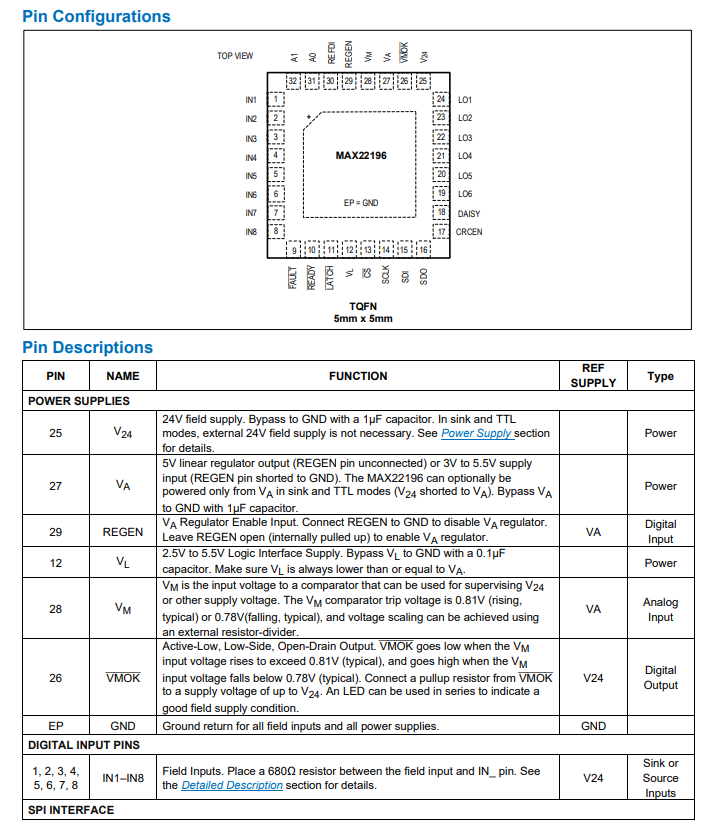

引腳配置描述

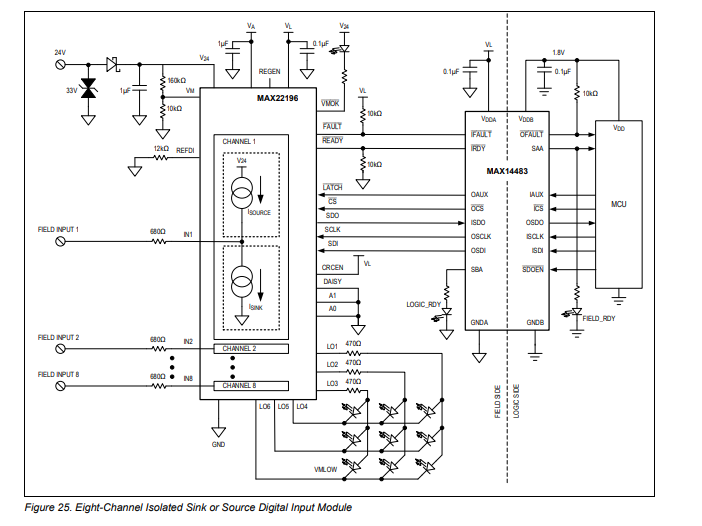

應用電路
