      TXS03121 微功耗單路比較器技術手冊

      科技觀察員 ? 2025-05-20 11:15 ? 次閱讀

      TXS03121是一款專為電池監測應用而設計的比較器。它可以在2.5V至5.5V的電壓下工作。參考電壓施加在-IN端子上，而要監測的電壓連接到+IN。當+IN處的電壓大于-IN處的電壓時，輸出FET導通。當+IN處的電壓小于-IN時，輸出FETs關斷。輸出FET的源極（S）可以連接到1.1V至3.6V，這允許輸出信號電平轉換為另一個電壓值。V+的電壓必須大于或等于S的電壓。S的電壓必須小于或等于D的電壓（V+≥VS≥VD）。

      數據手冊：*附件：TXS03121 微功耗單路比較器技術手冊.pdf

      特性

      低電源電流：8μA（最大）
      電源電壓：2.5V至5.5V
      輸出FET提供向下轉換
      小封裝：SOT-563
      根據JESD 78，II級鎖存性能超過100mA
      ESD性能
      2500-V人體模型（JESD-A114E）
      250-V機器型號
      （環境影響評估/JESD A115-A）
      1500-V充電設備型號（JESD22-C101-A III級）

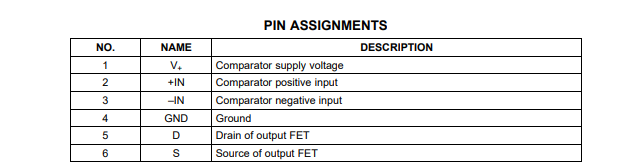

      引腳功能和配置

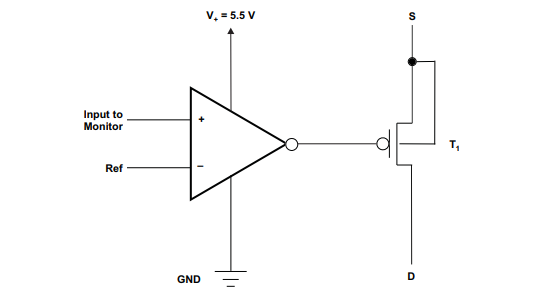

      應用程序方框圖
