當智能家居的窗簾自動開合，掃地機器人靈巧避開障礙，銀行ATM機精準吐出鈔票的瞬間，這些看似平常的動作背后，都隱藏著一場靜默的“動力革命”。

驅動這場革命的技術因素有三：一是能效博弈，電池供電設備對每1μA電流的極致壓榨；二是智能進化，從簡單啟停到精準保護；三是集成革命，在更小的空間里塞入整個驅動系統。

在這場沒有硝煙的戰爭中，東芝半導體以其40余年的技術沉淀，始終緊跟客戶需求不斷推進研發，正在用一系列“芯片藝術品”重新定義電機控制的未來。

東芝的電機驅動產品線極為豐富，能夠針對各類應用精準提供適配方案。無論是滿足供電應用對于低電壓的需求，還是應對風扇電機所需要的較高電壓要求，都能夠輕松勝任、應對自如。下面我們就來看看東芝的幾款電機驅動IC吧。

01直流有刷電機的“智慧之芯”

東芝TB67H450AFNG和TB67H451AFNG是一對PWM斬波式直流有刷電機驅動IC，僅含一個電機輸出單元通道。其低導通電阻MOSFET搭配PWM控制，可有效降低熱量產生，實現高效的電機驅動。它們設有IN1和IN2兩個輸入端，可靈活選擇前進、后退、制動、STOP（OFF）四種操作模式。

這兩款產品性能出色，工作電壓范圍在4.5V至44V之間，能夠輸出3.5A大電流，且待機電流僅為1μA，采用通用小型HSOP8封裝，比傳統方案節省更多空間。不過，二者在過流保護的處理上也存在一些差異。TB67H450FNG是鎖定型器件，在觸發過流保護后，會“硬核鎖死”，輸出持續關斷，直至重啟電源或重置待機模式；TB67H451FNG則具備自動恢復功能，觸發過流保護后，能夠“自動復活”，當過電流狀態消除后，無需外部控制就能自行恢復正常工作。

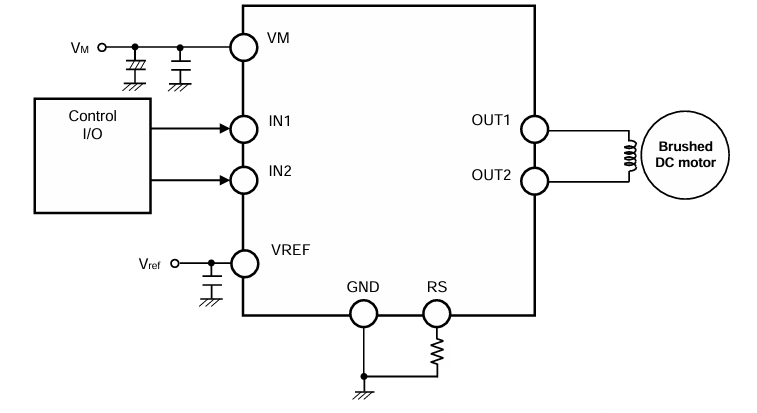

直流有刷電機驅動應用電路示例

TB67H450AFNG和TB67H451AFNG的應用領域非常廣泛，涵蓋移動設備、5V USB電源設備，以及工業設備、家用電器（如機器人吸塵器、電子鎖、小型家用機器人）、打印機和銀行終端等需要大功率電機驅動的場景。

另外，東芝具有電流監測功能的單通道H橋驅動器TB67H453FNG也表現出色，其絕對最大額定值也是50V／3.5A，能夠控制1臺直流有刷電機（雙向）或2臺直流有刷電機（單向）。

02無刷電機的“指揮家”

東芝TB67Z833S／H是3相柵極驅動IC，通過與微控制器和MOSFET配合，能夠驅動適用于多種場景的直流無刷電機，提供實用的整體解決方案。

兩款IC中都有三個半橋柵極驅動電路，集成了3相高低邊MOSFET驅動電路，可驅動全橋雙N MOSFET（6路）。其柵極驅動電流灌電流為10mA至1A（絕對最大值）、拉電流為20mA至2A（絕對最大值）可調。IC供電電壓為8至75V，漏極電壓工作范圍為6至75V，其待機電流僅為1μA，有助于延長電池驅動設備待機時間。

該產品內置三通道（可選）放大器用于電機電流采樣，有助于減少外部元件，節省板上空間。內置保護功能提升了系統可靠性，另有SPI控制接口（可選）。

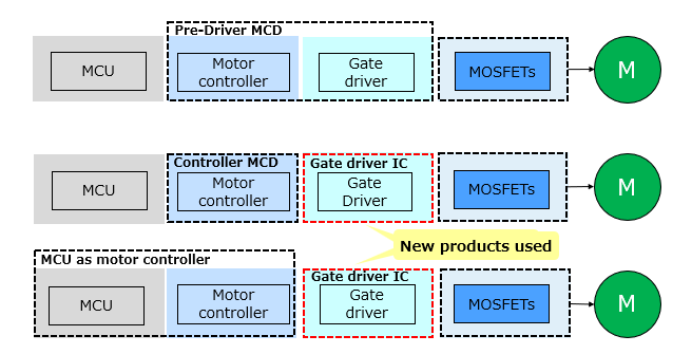

3相直流無刷電機驅動框圖

TB67Z833S／H的應用領域包括：風扇、鼓風機、電動工具、清潔設備、工業機器人等應用的直流無刷電機驅動。

03步進電機的“精雕師”

東芝TB67S581FNG和TB67S580FNG是兩款獨具優勢的2相雙極步進電機驅動IC，采用通用的小型HTSSOP28封裝，極大地減少了外部部件數量，有效節省電路板空間。

在性能方面，TB67S581FNG的電機輸出額定電壓（絕對最大值）達50V，額定電流（絕對最大值）為2.5A；TB67S580FNG的對應值分別為50V和1.6A。兩款產品均支持8.2V至44V的電機電源電壓。在休眠模式下，其低功耗電流（IM1）最高僅20μA，十分適合12V／24V電源應用場景。此外，內置的電荷泵無需外接電容，最大支持32細分并兼容多種衰減模式，重新定義了電機精密控制。

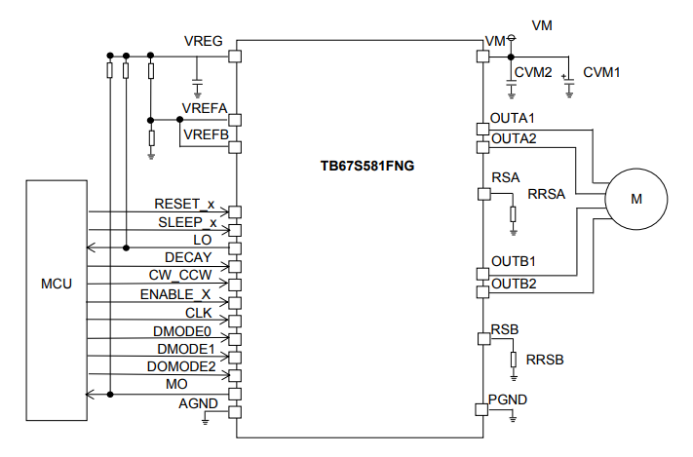

應用電路示例

東芝TB67S581FNG和TB67S580FNG的應用范圍廣泛，涵蓋辦公設備（如打印機、掃描儀）、工業設備（像安防監控、ATM機）以及投影儀等。

04特色鮮明的恒流驅動“孿生子”

東芝TB67H481FNG和TB67H480FNG與TB67S581FNG、TB67S580FNG類似，在設計上減少了所需的外部部件數量，并采用通用且節省空間的小型封裝。

兩款產品的電機輸出額定電壓（絕對最大值）均為50V，電機輸出額定電流（絕對最大值）為2.5A，支持雙路有刷電機驅動。該IC內置電荷泵，無需外接電容，并支持多種衰減模式，為相關設備的電機驅動提供了可靠且高效的解決方案。在輸入接口方面，TB67H481FNG采用IN輸入，TB67H480FNG則使用PHASE輸入。

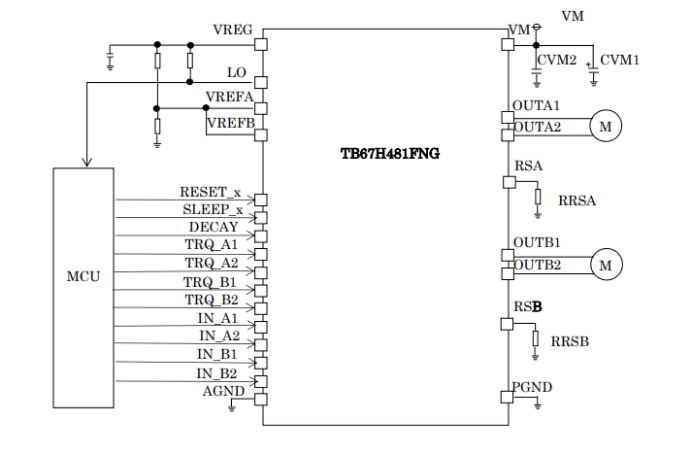

應用電路示例

從應用來看，TB67H481FNG和TB67H480FNG適用于辦公設備，如打印機、掃描儀等；另外，兩款產品在工業設備領域的安防監控、ATM機等也有出色表現。

除這兩款產品外，東芝還有一款單H橋驅動器IC——TB67H482FNG，內置穩壓器，輸出額定值為50V／5A（比TB67H480FNG大一倍），可以由單個VM電源驅動電機，適用于各種直流有刷電機應用。

總結

從上世紀70年代誕生第一代電機驅動IC起，到今天的智能驅動方案，東芝始終以持續不斷的技術迭代有力地證明：真正意義上的創新并非一味地推倒重來、徹底顛覆，而是在既有基礎上穩步進化、層層遞進。

在如今這個萬物互聯的星辰大海中，電機驅動IC的故事還會繼續下去。而東芝半導體始終走在前沿，憑借一顆顆微型化的“智慧之芯”，于無聲處發揮著巨大能量，悄然改變著人類與機器協同共舞的全新方式。
