TLE202x和TLE202xA器件是使用新型德州儀器Excalibur工藝的精密、高速、低功耗運算放大器。這些器件將OP21的最佳特性與高度改進的轉換速率和單位增益帶寬相結合。

數據手冊：*附件：TLE2022A-Q1 汽車類、Excalibur、高速、低功耗、雙通道、精密運算放大器技術手冊.pdf

互補雙極Excalibur工藝利用隔離的垂直pnp晶體管，與類似器件相比，在單位增益帶寬和轉換速率方面有了顯著提高。

與該過程結合的偏置電路的添加導致了具有時間和溫度的極其穩定的參數。這意味著，即使在溫度變化和多年使用的情況下，精密設備仍然是精密設備。

這種出色的直流性能與包括負軌的共模輸入電壓范圍的結合，使這些器件成為單電源或分體式電源配置中低電平信號調節應用的理想選擇。此外，這些設備提供了反相保護電路，當其中一個輸入低于負電源軌時，可以消除輸出狀態的意外變化。

各種可用選項包括用于高密度系統應用的小輪廓版本。

Q后綴設備的特點是可在-40°C至125°C的整個汽車溫度范圍內運行。

特性
具備汽車應用資格
根據MIL-STD-883方法3015，ESD保護超過1000V；使用機器型號超過200 V（C=200 pF，R=0）
電源電流。 . .最大300μA
高單位增益帶寬。 . .典型2 MHz
高回轉率。 . .最小0.45 V/μs
全溫度范圍內的電源電流變化。 . .VCC±=±15V時典型電流為10μA
適用于5-V單電源和±15-V操作
相位反轉保護
高開環增益。 . .6.5 V/μV（136 dB）典型值
低偏移電壓。 . .最大100μV
偏移電壓隨時間漂移0.005μV/mo典型值
低輸入偏置電流。 . .最大50 nA
低噪聲電壓。 . .19 nV/Hz典型值

連接圖

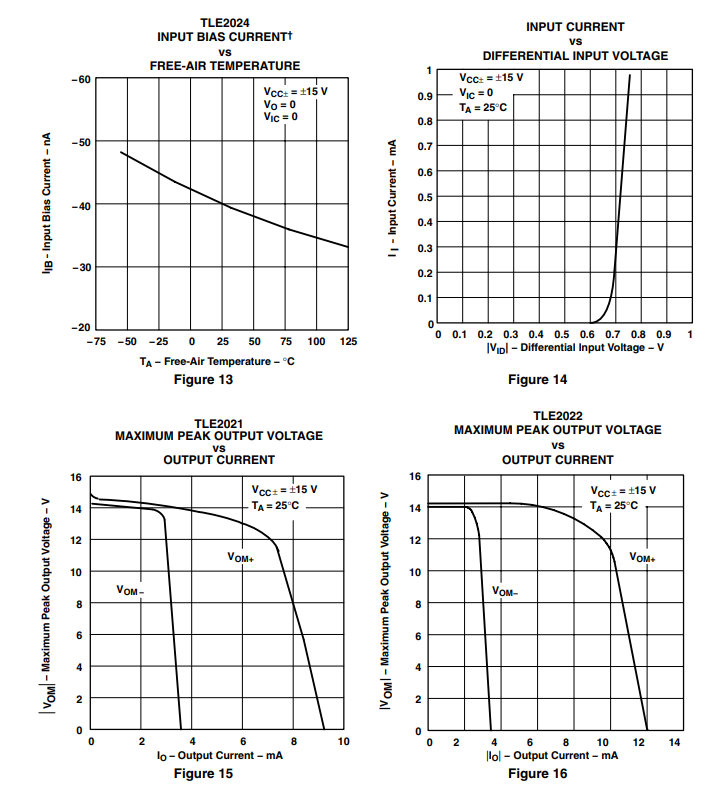

典型特性

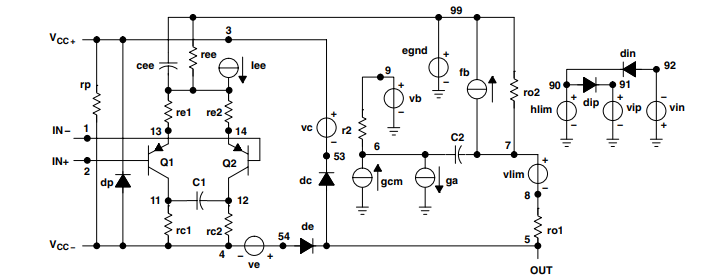

典型應用
