濕度傳感器的測量精度

和測量范圍一樣，測量精度同是傳感器最重要的指標。每提高—個百分點．對傳感器來說就是上一個臺階，甚至是上一個檔次。因為要達到不同的精度，其制造成本相差很大，售價也相差甚遠。例如進口的1只廉價的濕度傳感器只有幾美元，而1只供標定用的全濕程濕度傳感器要幾百美元，相差近百倍。所以使用者一定要量體裁衣，不宜盲目追求“高、精、尖”。

生產廠商往往是分段給出其濕度傳感器的精度的。如中、低濕段(0一80%RH)為±2%RH，而高濕段(80—100%RH)為±4%RH。而且此精度是在某一指定溫度下(如25℃)的值。如在不同溫度下使用濕度傳感器．其示值還要考慮溫度漂移的影響。

眾所周知，相對濕度是溫度的函數，溫度嚴重地影響著指定空間內的相對濕度。溫度每變化0.1℃。將產生0.5%RH的濕度變化(誤差)。使用場合如果難以做到恒溫，則提出過高的測濕精度是不合適的。因為濕度隨著溫度的變化也漂忽不定的話，奢談測濕精度將失去實際意義。所以控濕首先要控好溫，這就是大量應用的往往是溫濕度—體化傳感器而不單純是濕度傳感器的緣故。

多數情況下，如果沒有精確的控溫手段，或者被測空間是非密封的，±5%RH的精度就足夠了。對于要求精確控制恒溫、恒濕的局部空間，或者需要隨時跟蹤記錄濕度變化的場合，再選用±3%RH 以上精度的濕度傳感器。與此相對應的溫度傳感器．其測溫精度須足±0.3℃以上，起碼是±0.5℃的。而精度高于±2%RH的要求恐怕連校準傳感器的標準濕度發生器也難以做到，更何況傳感器自身了。

國家標準物質研究中心濕度室的文章認為：“相對濕度測量儀表，即使在20—25℃下，要達到2%RH的準確度仍是很困難的。”

溫濕度傳感器的時漂和溫漂

幾乎所有的傳感器都存在時漂和溫漂。由于濕度傳感器必須和大氣中的水汽相接觸，所以不能密封。這就決定了它的穩定性和壽命是有限的。一般情況下，生產廠商會標明1次標定的有效使用時間為1年或2年，到期負責重新標定。

選擇濕度傳感器要考慮應用場合的溫度變化范圍，看所選傳感器在指定溫度下能否正常工作，溫漂是否超出設計指標。要提醒使用者注意的是：電容式濕度傳感器的溫度系數α是個變量，它隨使用溫度、濕度范圍而異。這是因為水和高分子聚合物的介電系數隨溫度的改變是不同步的，而溫度系數α又主要取決于水和感濕材料的介電系數，所以電容式濕敏元件的溫度系數并非常數。電容式濕度傳感器在常溫、中濕段的溫度系數最小，5-25℃時，中低濕段的溫漂可忽略不計。但在高溫高濕區或負溫高濕區使用時，就一定要考慮溫漂的影響，進行必要的補償或修正。

判斷溫濕度傳感器的方法

一般而言，溫濕度傳感器可以通過下面的方法進行檢測:

1、利用標準濕度計比對:利用標準濕度計與濕度傳感器同時進行濕度測量，并將兩者的數據進行比較。如果濕度傳感器讀數與標準濕度計的讀數相同或相近，則說明傳感器準確度較高。

2、使用鹽溶液進行校準:將濕度傳感器放置在鹽溶液中，保持一定的相對濕度。如果傳感器讀數與理論值相同，則說明其測量數據準確度高。

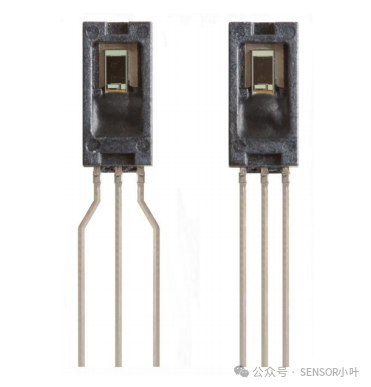

濕度/測濕傳感器 測濕傳感器 HIH-4000-003

HIH-4000系列測濕傳感器是專為大量生產的原始設備制造廠(OEM)用戶而設計的。利用這傳感器的線性電壓輸出可直接輸入到控制器或其他裝置。一般僅需取出200μA電流，HIH-4000系列測濕傳感器就能理想地用于低引出、電池供電系統。傳感器良好的互換性減少或消除了OEM的生產校驗成本。可以提供單個傳感器校準數據。

HIH-4000系列測濕傳感器作為一個低成本、可軟焊的單個直插式組件(SIP)提供儀表測量質量的相對濕度(RH)傳感性能。RH傳感器可用在二引線間有間距的配量中，它是一個熱固塑料型電容傳感元件，其芯片內具有信號處理功能。傳感元件的多層結構對應用環境的不利因素，諸如潮濕、灰塵、污垢、油類和環境中常見的化學品具有最佳的抗力。

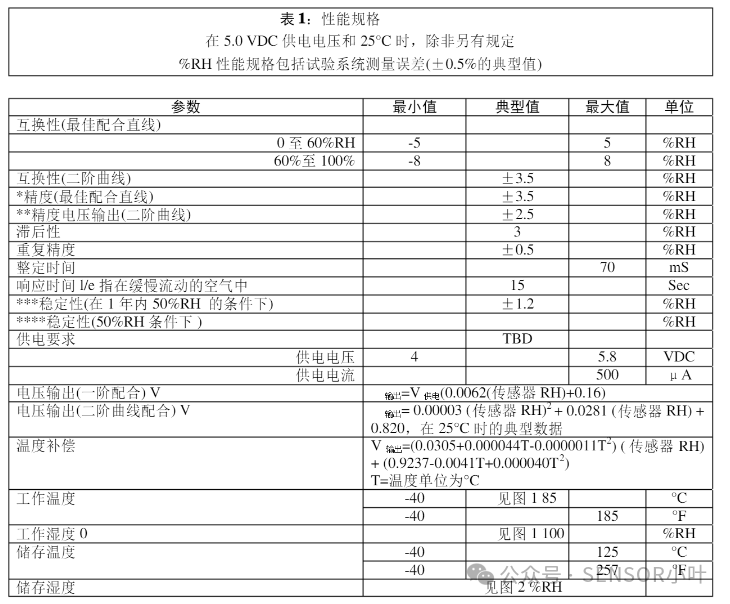

*僅對HIH-400-003和-004型號而言。

**僅對HIH-400-003和-004型號而言。

***規格包括所推薦工作區范圍外的試驗數據。

****規格僅對所推薦工作區范圍而言。

備注:

1. 傳感器不得暴露在有冷凝的環境中。

2.暴露在液體水中會引起傳感器輸出指示為0%RH。

3.傳感器屬于光敏感設備。為獲得最佳性能，應屏蔽傳感器，避免強光。

4.暴露在>90%RH的環境中可造成3%RH的可逆漂移。

5.傳感器對靜電應保護傳感器連接，最大至15kV。

6.傳感器輸出與供電電壓是成比例的。

HIH-4000-003濕度傳感器是一種高精度的相對濕度測量設備，其校準參數對于確保測量準確性至關重要。出廠時，每個傳感器都會附帶特定的校準參數，這些參數包括零點偏移和斜率等，它們幫助用戶對傳感器進行校準以獲得更準確的測量結果。以下是如何利用這些校準參數的一些步驟：

理解校準參數：首先，需要理解提供的校準參數的含義。通常，這些參數包括零點偏移（在0%RH時的輸出電壓）和斜率（輸出電壓隨相對濕度變化的速率）

校準過程：使用校準參數進行校準時，通常需要一個已知相對濕度的環境或使用標準濕度發生器。將傳感器置于該環境中，記錄傳感器的輸出電壓。

應用校準參數：根據記錄的輸出電壓和已知的相對濕度，使用校準參數調整傳感器的輸出，使其與實際相對濕度匹配。這通常涉及到計算并應用一個比例因子或偏移量。

軟件或硬件調整：校準可以通過軟件或硬件來實現。在軟件中，可以根據校準參數調整讀取值；在硬件中，可能需要調整模擬電路以補償校準參數。

持續監測：校準完成后，持續監測傳感器的輸出，確保其保持準確。如果發現有偏差，可能需要重新校準。

記錄和重復：記錄校準過程和結果，以便未來參考或重復校準。
