英飛凌推出的新一代電機控制器TLE9954，以更高的ASIL-B安全等級和精簡的功能設計，成為車載應用的理想選擇。

核心亮點一覽

TLE9954開發板集成了LIN通信、電源防反接與濾波電路、逆變電路及電流檢測模塊。逆變部分采用6個英飛凌最新第七代IAUCN04S7N030 MOS管，具備40V耐壓能力，確保高效穩定的運行。

工作電壓范圍：5.5V至29V

最大輸出功率：200W

集成功能：LIN通信、12位ADC、溫度傳感器、過流保護比較器等

安全機制：符合ISO26262標準，支持ASIL-B安全等級，具備故障安全關斷路徑和錯誤處理功能

高效設計：內置電流型預驅模塊、兩級電荷泵電容及旁路電容，支持100%占空比輸出，并可通過軟件控制MOS開關時間

外部供電支持：集成VDDSNS LDO電路，可為外部傳感器供電

典型應用場景

TLE9954廣泛適用于車載水泵/油泵、車載天窗以及車載鼓風機等場景，滿足多種車載設備的高效驅動需求。

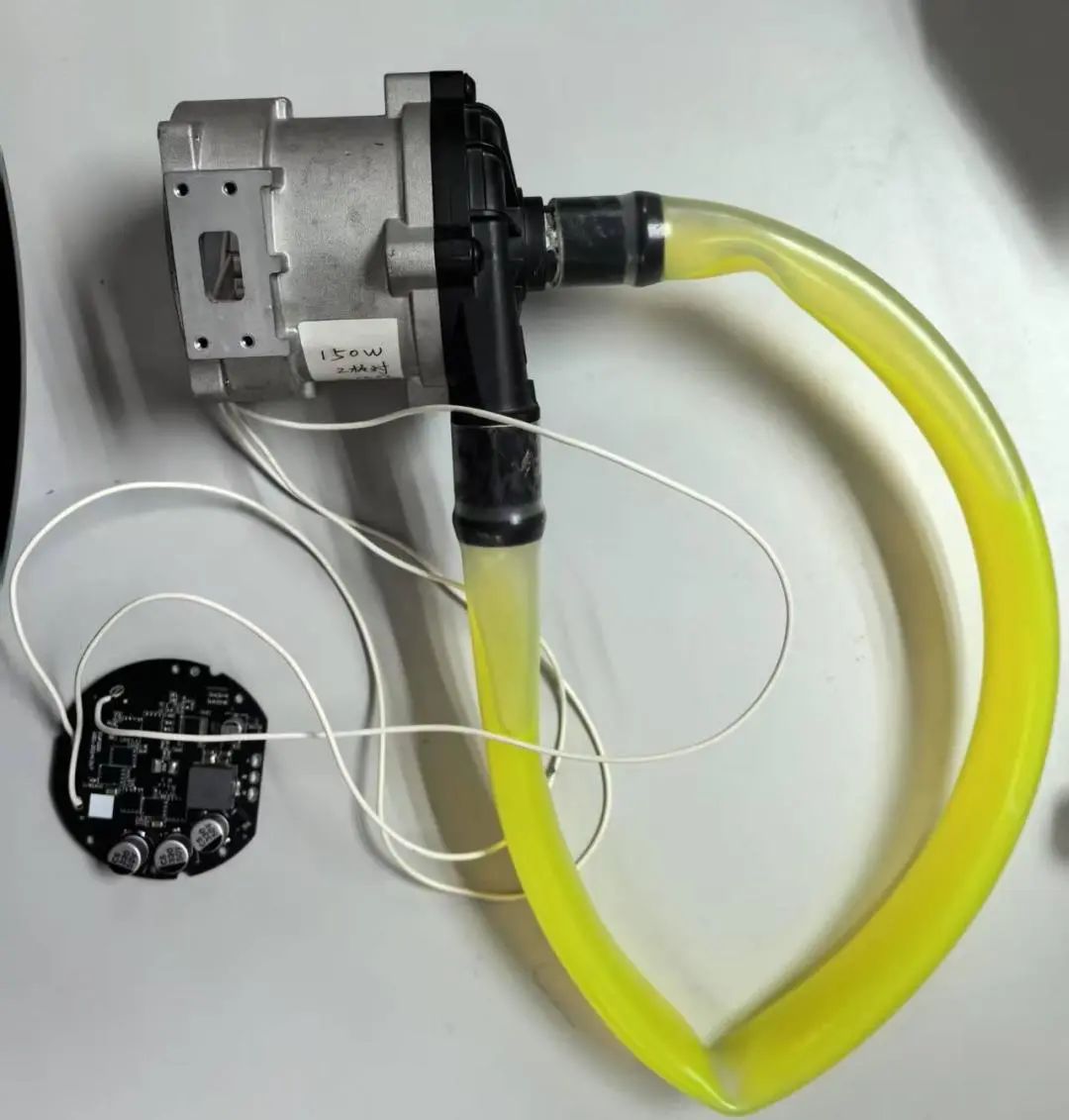

▲方案場景應用圖

技術優勢解析

1. 高性能處理器：32位Arm Cortex-M23內核，主頻40MHz，支持32個中斷。

2. 存儲能力：最大72KB Flash（支持EEPROM仿真），6KB RAM。

3. 通信能力：支持LIN協議，內置安全傳輸關閉功能的LIN收發器。

4. 快速接口：支持快速同步通信接口SSC。

5. 驅動能力：內置帶電荷泵和PWM（CCU7）的三相橋式驅動器（BDRV）。

6. 精準檢測：低測電流感應比較器（CSA）和快速12位ADC，最多支持16個輸入。

7. 多樣化定時器：10個16位定時器和1個24位定時器。

8. 靈活I(lǐng)/O：5個GPIO和3個GPI。

9.寬溫度范：工作溫度Tj為-40℃至175℃。

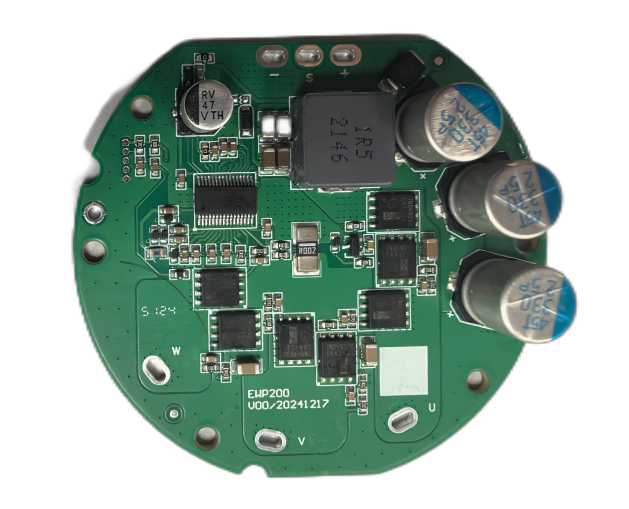

▲展示板照片正面

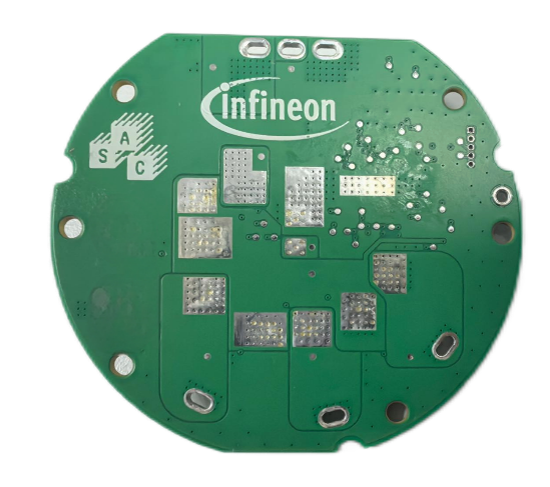

▲展示板照片背面

方案規格一覽

1. 寬電壓工作范圍：5.5V至29V，帶濾波及防反接電路

2. 單電阻采樣，支持12位高速ADC

3. 最大輸出功率200W

4. 多重保護機制：過壓、欠壓、短路、過流、過溫保護

5. 支持LIN通信協議

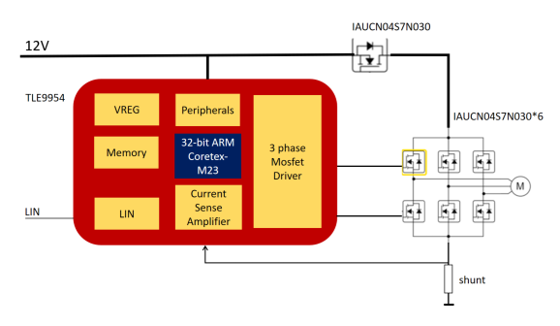

▲方案方塊圖正面

TLE9954以其高性能、安全性和多功能性，為車載設備提供了可靠的電機控制解決方案。無論是水泵、油泵還是天窗和鼓風機，TLE9954都能輕松勝任，為智能汽車的未來發展提供強大助力。
