在全球氣候變化加劇的背景下,寬河道水文監測面臨著前所未有的挑戰。傳統測流技術如流速儀法、浮標法等,因效率低、精度差、維護成本高,已難以滿足現代水利管理需求。寬河道陣列雷達波測流系統的誕生,以其顛覆性的技術創新,為水文監測領域帶來了革命性突破。
作為系統的核心技術,FMCW(調頻連續波)雷達技術通過以下關鍵機制實現精準測流:發射機以24.125GHz為中心頻率,生成持續時間 T_c=20ms 、帶寬 B=500MHz 的線性調頻信號(LFM 信號),其瞬時頻率隨時間線性變化,通過大帶寬實現 0.3m 的距離高分辨率,避免脈沖雷達的距離模糊問題。當雷達波照射到運動的水面顆粒時,回波信號產生距離頻移與多普勒頻移,接收端將回波與本振信號混頻,得到包含距離和速度信息的中頻信號。通過正交解調技術分解為IQ兩路分量,消除載波相位噪聲,再經16384點 FFT運算,在頻域提取距離峰值(用于水位測量,精度±6mm)和速度峰值(解算表面流速,低速檢測閾值 0.01m/s)。為提升信噪比,系統采用128個調頻周期相干積累技術,將SNR從15dB提升至 28dB,在小雨、輕霧等條件下仍保持95%的有效信號捕獲率。
基于 FMCW 技術構建的感知體系,系統進一步通過 16 通道相控陣天線實現波束電子掃描(方位角±60°,俯仰角±12°),在 500ms 內完成全河道斷面的流速矢量采集。每個通道配備獨立的 24 位 ADC 和數字下變頻器,將原始信號轉換為基帶 IQ 數據,經實時 FFT 處理后,生成分辨率 0.25m 的流速網格。結合 RTK-GNSS 實時校準的河道地形數據(高程精度±2cm),以及高頻水位傳感器(采樣率10Hz,精度±0.5cm),通過速度面積法完成流量計算,最終實現±1.5%的流量測量不確定度(達到水利行業最高0.5級精度標準)。

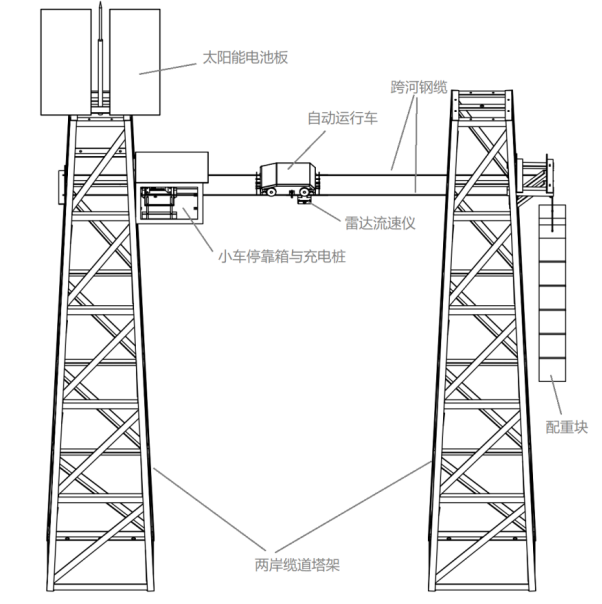

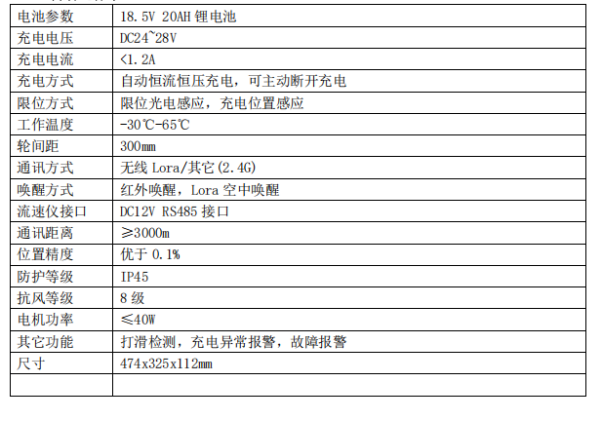

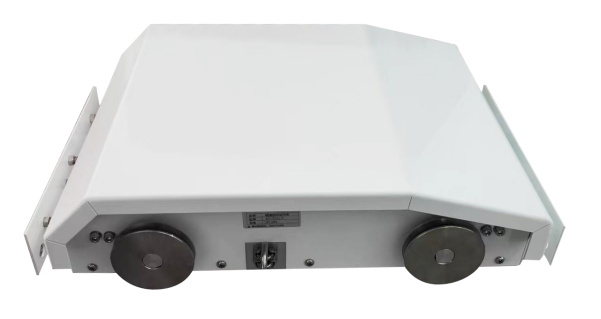

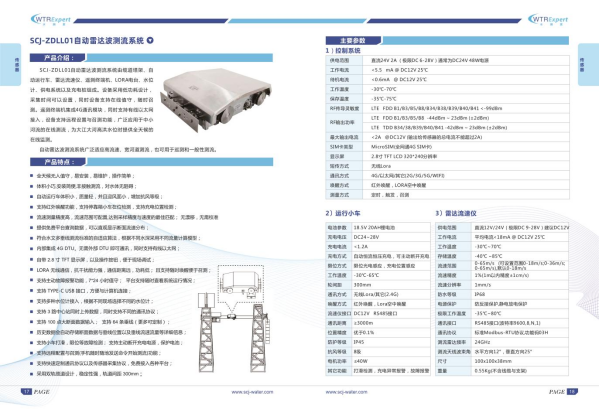

硬件系統采用模塊化設計,具備極強的環境適應能力:超寬帶相控陣雷達單元集成16T16R MIMO天線陣列,支持±60°方位角掃描,單次斷面覆蓋寬度達200m(@5m安裝高度),內置溫補晶振確保長時間測量相位噪聲<-110dBc/Hz;雙冗余智能纜道系統搭載雙驅伺服電機,定位精度 ±5mm,導軌熱浸鍍鋅工藝鹽霧試驗壽命>10年,雷達運行車IP68防護等級可水下1.5m浸泡24h,內置三軸MEMS慣性導航單元實時補償振動誤差;能量管理系統配置200W單晶太陽能板與120Ah磷酸鐵鋰電池組,結合MPPT技術,在日均4小時光照下可連續運行45天,后備電源支持5分鐘熱插拔更換。
軟件層面通過智能算法實現數據的深度處理與應用:多模態數據融合引擎采用擴展卡爾曼濾波與粒子濾波級聯算法,動態更新測量不確定度橢圓,引入YOLOv8目標檢測模型實現85%的漂浮物識別準確率;預警模塊集成GPD洪水頻率分析,實現2σ置信水平下洪峰預測(提前期誤差<30分鐘);邊緣計算終端搭載 NVIDIA Jetson AGX Orin 芯片,本地完成信號處理與特征提取,數據壓縮比達10:1,通過 4G 或北斗短報文傳輸,降低通信時延至<10s。
FMCW 技術支撐下的系統具備五大核心優勢:精度上,多傳感器陣列實現斷面全覆蓋,誤差率較傳統單點測量降低 80%,在160米寬河道實測中,單次測量誤差僅±1.2%;效率上,雙軌纜道5分鐘完成全斷面測量,較傳統纜道提升12倍;成本上,非接觸設計省去涉水維護,全生命周期運維費降低60%,單站年運維成本較低;環境適應上,抗干擾算法過濾暴雨、霧霾噪聲;安全上,消除人工涉水風險,在超警戒水位監測中,系統連續運行30天保障安全。極端環境中,-40℃低溫下實現連續60天無故障運行,高含沙環境下信號穿透率提升35%,可準確監測6.2m/s的瞬時洪峰流速(傳統設備上限5m/s)。

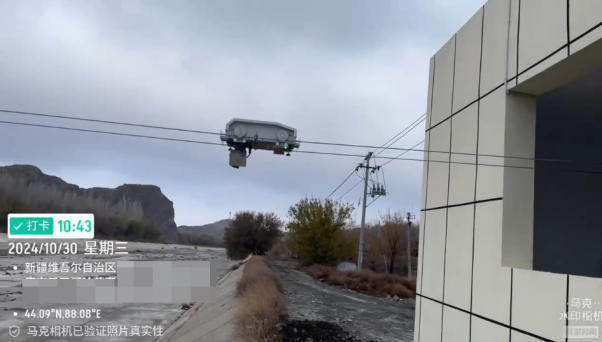

在實際應用中,該系統已展現出強大價值:在特大暴雨監測場景中,可提前4小時預警洪峰,協助轉移群眾并減少經濟損失;在流域水資源管理中,實現全流域監測斷面的實時流量監控,年節約農業灌溉用水;在湖泊生態保護中,結合水質數據精準調控生態補水,顯著減少藍藻爆發面積。在寬河道監測項目中,通過多站組網協同測量技術,實現全河段流量平衡計算(閉合差<2%),搭配側掃聲吶定期掃描河床地形,反演河床沖淤變化精度達±10cm,為河道整治工程提供數據支撐。
系統核心技術獲17項發明專利(含3項 PCT),通過CNAS認證,各項指標優于國標要求。下一代產品將集成 24GHz 毫米波雷達(距離分辨率提升至0.3m)與激光測深模塊(水深測量精度±3cm),實現三維流場(流速x/y/z 分量)實時重構,為河工模型試驗、航運安全評估提供全要素數據支持。
FMCW 雷達技術的引入,推動水文監測從“單點離散”邁向“全域感知”:通過頻率調制與陣列天線結合,實現斷面流速“面成像”,捕捉水流橫向不均勻性;20ms掃頻周期與高頻采樣,實時反演洪水演進中的流速脈動;信號編碼優化與抗多徑算法,使其在雨霧、冰凌、高含沙環境中穩定運行,真正實現“全氣候、全流域、全時段”監測。當與智能算法、物聯網深度融合,該系統成為智慧水利的“數字探針”,為守護江河安瀾、推動水資源可持續利用提供創新解決方案,引領水文監測進入精準感知、智能決策的全新時代。
