建筑末端配電回路是電氣火災的高發區域，2023年數據顯示，電氣火災占全國火災總數的29.1%，其中末端回路因保護不足、監測缺失等問題成為防控難點。傳統方案需額外增加箱體或布線，成本高昂且難以適配PZ30等小型配電箱（空間通常＜50mm）。本文基于微型化智能終端與智能微斷，提出一種低成本的末端配電改造方案，旨在通過緊湊型設計與無線通訊技術，突破空間限制，實現監測與保護功能的全面覆蓋。

1.末端配電痛點與技術創新需求

1.1 現有問題分析

空間制約：末端配電箱（如PZ30）預留空間狹小，常規設備厚度＞25mm，無法安裝。

保護功能單一：斷路器僅能在過載（1.15倍額定電流）和短路（5-10倍電流）時跳閘，對電壓波動、線纜超溫等無監測能力。

智能化水平低：無法通過移動終端實時查看電參量，隱患發現滯后。

空間與成本限制：末端回路數量多（如PZ30箱通常含4-18回路），傳統方案需增設箱體，硬件與安裝成本增加2倍以上。

故障定位困難：故障發生時難以確定具體回路，人工排查耗時且效率低下。

1.2 技術創新目標

微型化設計：終端厚度≤17mm，適配狹窄配電箱空間。

低成本部署：利用無線通訊技術（4G/WiFi）免布線，硬件成本降低至傳統方案的40%-70%。

全功能覆蓋：集成電壓、電流、溫度、漏電等參數監測，支持10類電氣故障保護。

2、安科瑞低成本微型化智能末端配電系統解決方案

安科瑞采用采集網關+智能微斷+AESP110末端監測模塊對末端配電線路的所有進線和出線回路進行監測和保護；對進線或插座回路更換智能微斷，進行監測和控制，一旦回路出現異常，可遠程切斷回路供電，給人員檢修提供充足時間和避免火勢蔓延；對出線加裝智能終端，進行監測和預警，無需對配電箱擴容即可完成監測，監測到最末級回路。

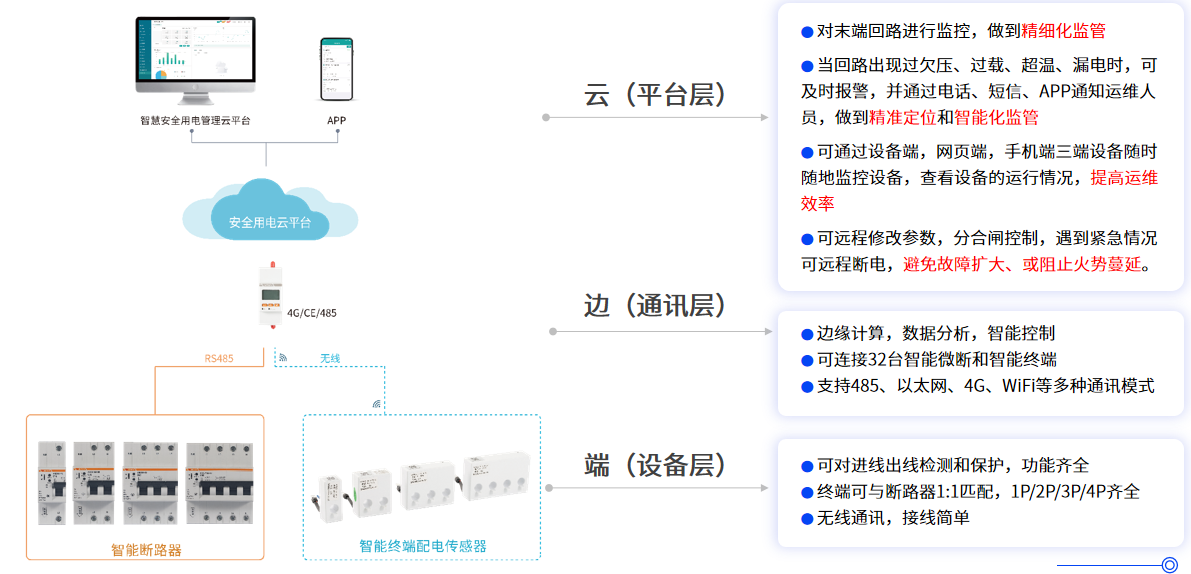

2.1系統架構

方案采用“云-邊-端”三層架構：

設備層：集成智能微斷（1P/2P/3P/4P適配）與智能終端（厚度≤17mm），實時采集電壓、電流、溫度、漏電等數據。

通訊層：支持485、以太網、4G、WiFi等多模式通訊，單模塊可連接32臺設備，邊緣計算實現數據分析與預警。

平臺層：通過Web端、APP端同步展示數據，支持遠程參數修改與分閘控制。

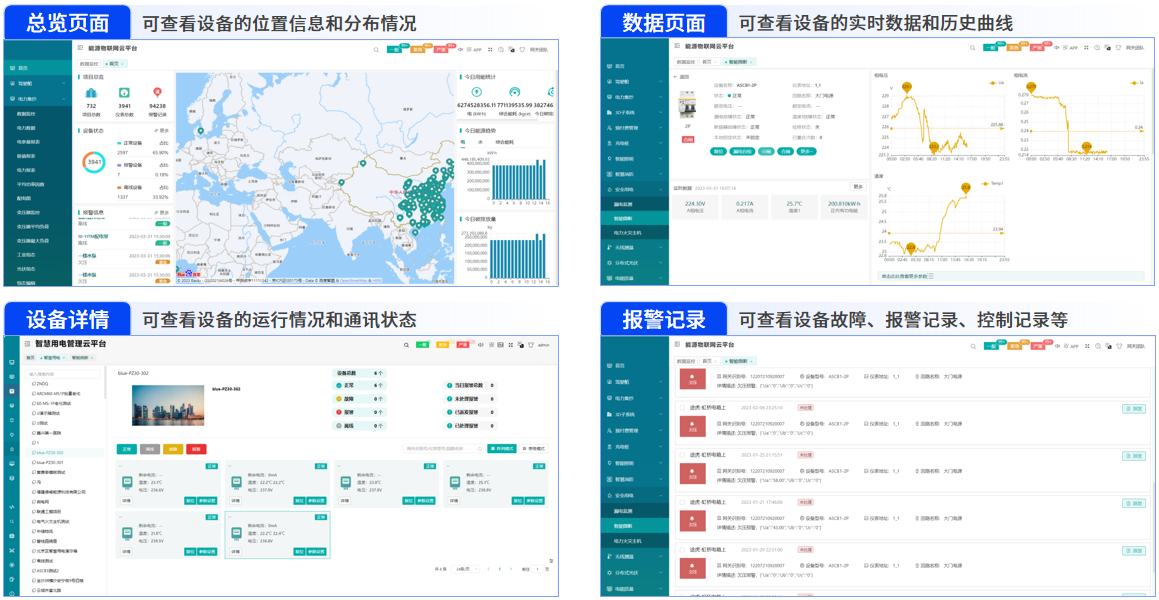

2.2 頁面展示

2.3 方案優勢

①監控全面

支持電力參數監測，電氣安全監測和保護；

②回路多

支持32條回路監測或保護；

③通訊多樣

支持485、以太網、4G和WiFi等通訊；

④精準定位

可直接監測到最末級(PZ30箱)，直接定位到末端回路；

⑤功能齊全

可對進線、出線每個回路進行電參量監測和電氣安全預警保護；⑥免布線采用無線通訊，施工簡單、免布通訊線；⑦調試簡單可通過手機APP一鍵掃描和信息編輯；⑧體積小巧

智能終端產品厚度≤17mm；

⑨適配性強

1P/2P/3P/4P齊全，與斷路器1:1適配；

⑩可靠性強

防護等級：IP55；電磁兼容：3級以上。

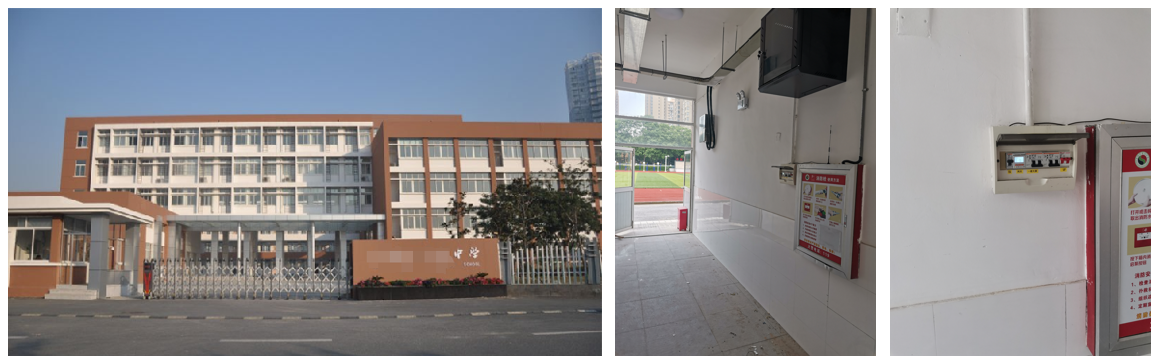

3、應用案例—某學校用電安全解決方案

3.1 客戶需求

需要對該校47個末端箱的每個出線回路進行用電安全監控和電力運維，建設目標如下：

（1）精細化監管

覆蓋到學校每個末端用電回路（即監測到每個PZ30箱的出線回路）、對其進行電壓、電流、功率、電能、溫度、漏電等電參量24小時實時數據監控

（2）智能化監控

當出現過壓、欠壓、過載、超溫、漏電等故障時，及時推送故障信息、并派發處理。

（3）提升運維管理效率

設備端，網頁端，手機端三端設備狀態同步顯示，多部門可隨時隨地監控設備，方便用戶快速制定處理方案

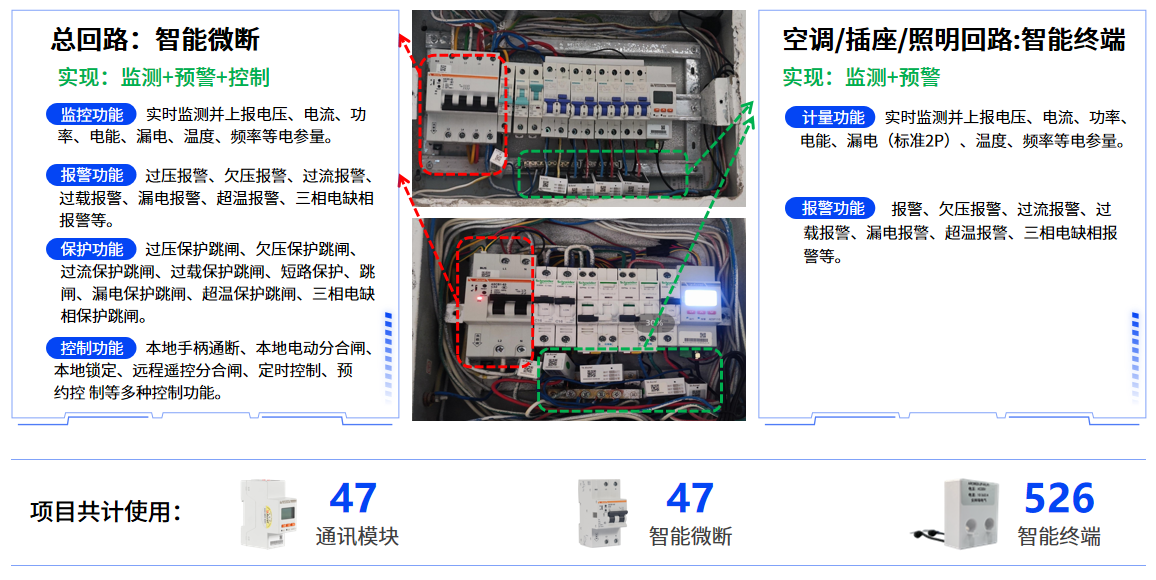

3.2 現場方案

3.3 案例分析

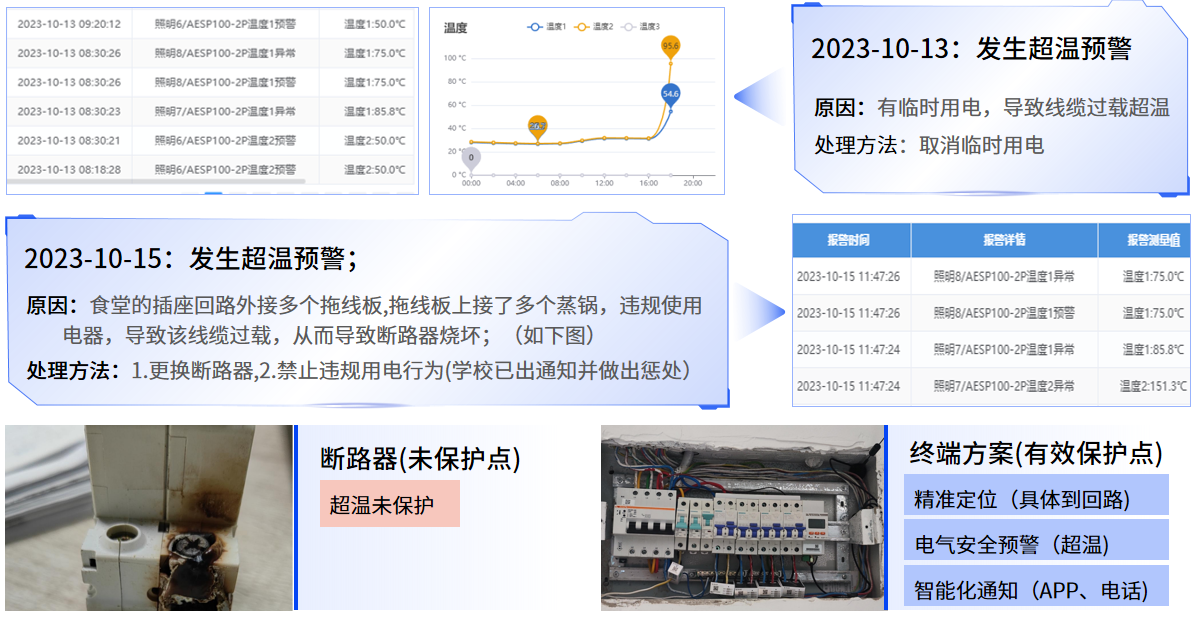

（1）超溫預警

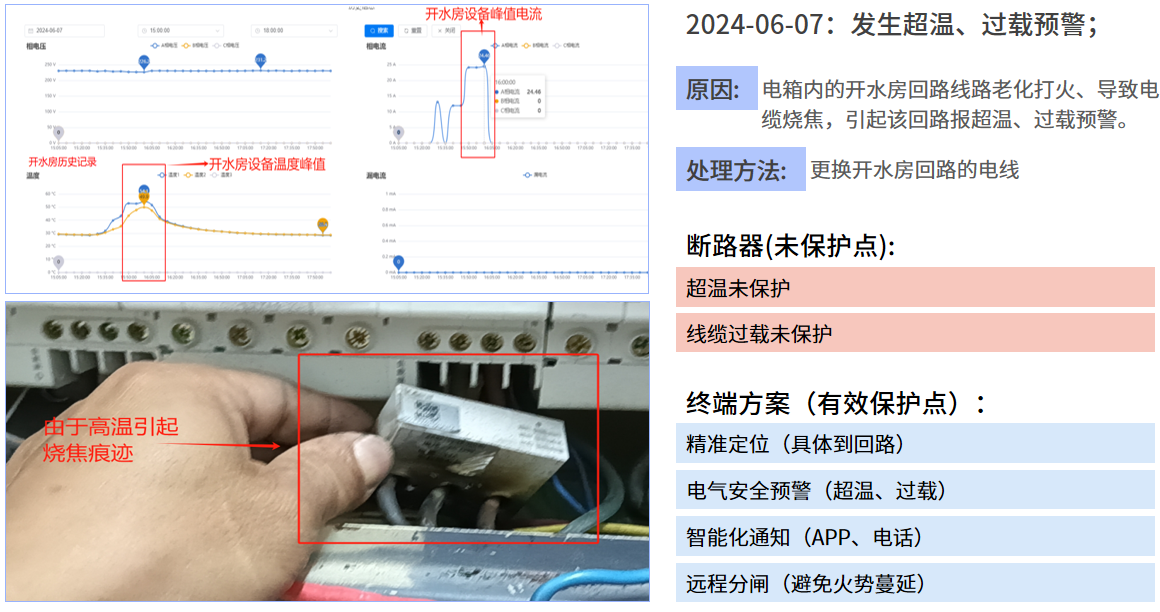

（2）超溫、過載預警

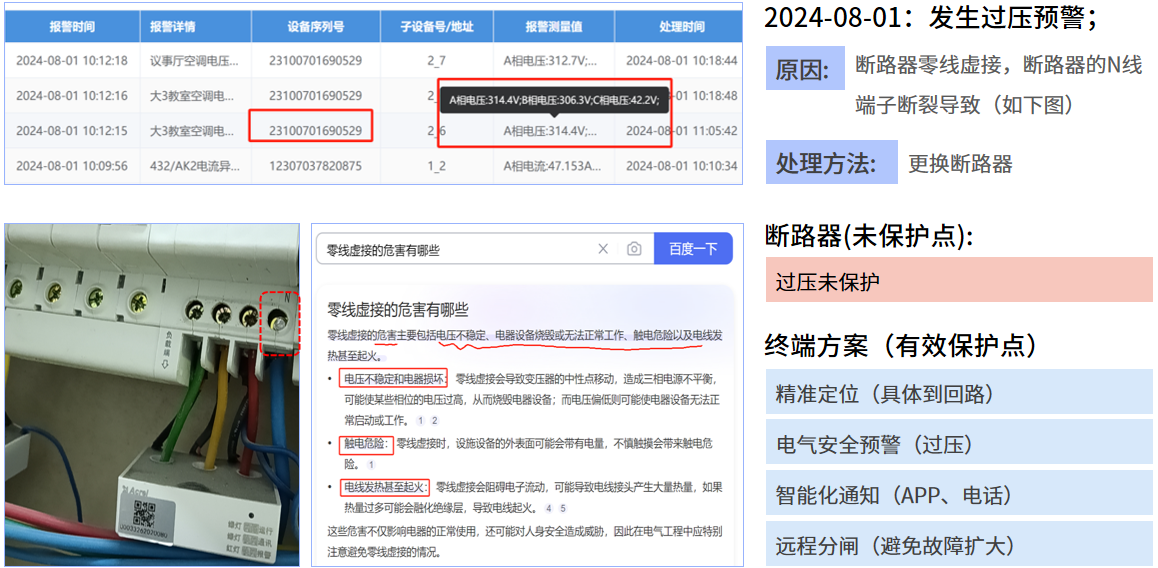

（3）過壓預警
