概述
MAX14595為雙通道、雙向邏輯電平轉換器，設計用于手持設備和電池供電等低功耗應用。 外部電壓VCC和VL設置器件兩側的邏輯電平。 將VL側的邏輯信號轉換成VCC側相同的邏輯信號，反之亦然。

器件優化用于高速、開漏工作的I2C總線以及數據輸入/輸出(MDIO)管理總線。 當/TS為高電平時，器件允許上拉至供電的I/O端口，從而在電平轉換功能關閉時，確保供電側I2C不受任何干擾地持續工作。

器件工作在-40°C至+85°C擴展級溫度范圍，采用8焊球WLP和8引腳TDFN封裝。
數據表：*附件：MAX14595高速、漏極開路邏輯電平轉換器技術手冊.pdf

特性

• 滿足工業標準
  • 滿足標準的快速和高速*I2C需求
  • 支持高于4MHz*的MDIO開漏總線
• 提高設計靈活性
  • VL側可低至0.9V
  • 支持高達8MHz的推挽工作速率
• 超低功耗
  • 7μA (典型值) VCC電源電流
  • 3μA (典型值) VL電源電流
• 高度集成
  • 當/TS為高電平時，供電側上拉電阻使能
  • 12kΩ (最大值)內部上拉
  • 低導通電阻R ON ：17Ω (最大值)
• 節省空間
  • 8焊球、0.4mm間距、0.8mm x 1.6mm WLP封裝
  • 8引腳、2mm x 2mm TDFN封裝

典型操作電路

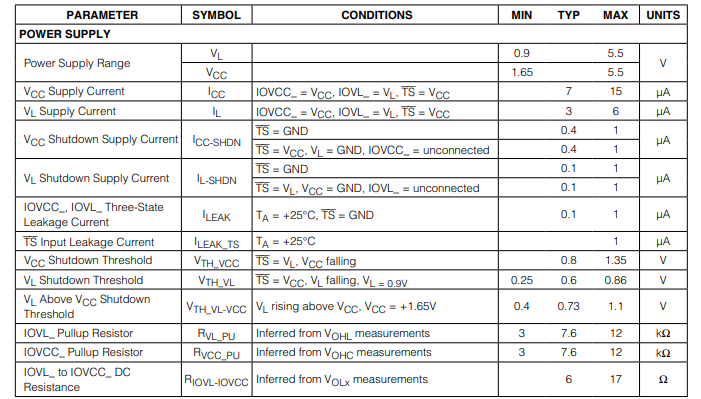

電特性

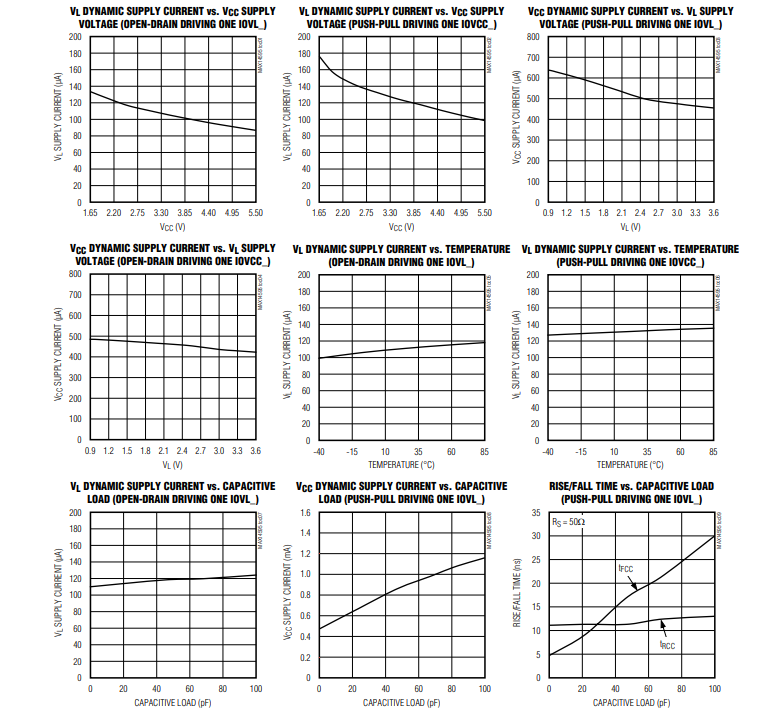

典型操作特性

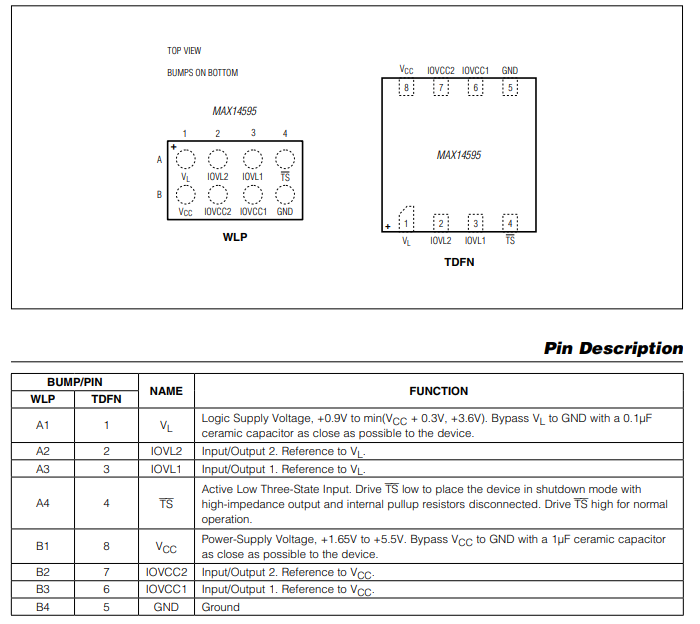

引腳配置描述

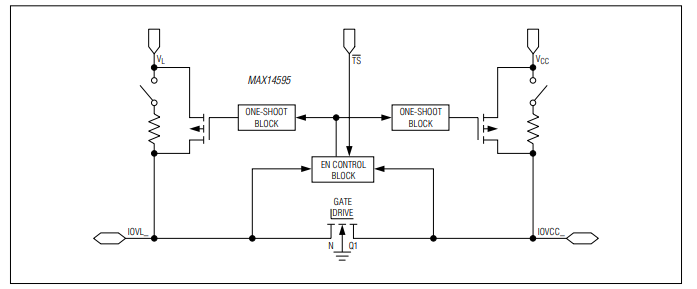

框圖

詳細說明

MAX14595是一款雙通道雙向電平轉換器。該器件可將(V_{L}) 側的低電壓轉換至(V_{CC}) 側最高達 +0.9V 的電壓，反之亦然。此器件針對開漏模式和高速運行（如(I^{2}C) 總線和MDIO 總線）進行了優化。

該器件具有低電阻（17Ω 最大值），這對于高速、開漏操作十分重要。器件具備內部上拉電阻，當TS為高電平時，這些電阻處于激活狀態。

電平轉換

為確保正常運行，需保證 +1.65V ≤ (V_{CC}) ≤ +5.5V 且 +0.9V ≤ (V_{L}) ≤ (V_{CC}) 。當 (V_{CC}) 低于 (V_{L}) 時，器件會自動禁用邏輯電平轉換功能。此外，當TS = GND 時，器件進入關斷模式。

高速運行

該器件滿足高速(I^{2}C) 和MDIO 開漏操作的要求。在總線上電容為100pF 時，開漏操作的最大數據速率至少為4MHz ，以實現等損運行。

三態輸入TS

該器件具有三態輸入，可使IOVCC_ 和IOVCC+ 進入高阻抗模式。當TS 為低電平時，IOVCC_ 和IOVCC+ 均為高阻抗狀態，內部上拉電阻斷開。當TS 為高電平時，內部上拉電阻連接，相應電源處于穩壓狀態，且電阻連接到無電源一側。但在許多便攜式應用中，一側已關閉，而另一側仍在運行，這就要求上拉電阻保持靜止。此特性消除了對外部上拉電阻的需求。在兩個電源都處于穩壓狀態之前，電平轉換功能處于關閉狀態。

熱關斷保護

該器件具備熱關斷保護功能，可防止器件過熱。當結溫超過 +150°C（典型值）時，器件進入熱關斷狀態，溫度下降約10°C（典型值）后恢復正常運行。器件處于熱關斷狀態時，電平轉換器將被禁用。
