芯片失效分析中對芯片的截面進行觀察，需要對樣品進行截面研磨達到要觀察的位置，而后再采用光學顯微鏡（OM Optical Microscopy）或者掃描電子顯微（SEM Scanning Electron Microscopy）進行形貌觀察。

傳統機械研磨的時候，往往會造成金屬延展、顆粒物填充等人為損害情況，對后續的檢查帶來不利影響。有些失效現象比如開裂，空洞等，傳統的機械研磨制樣會破壞原有的失效現象，分析這種失效現象的時候需要使用離子研磨的方式來制備樣品。離子研磨是用聚焦離子束對樣品進行切削，這個時候不會引入任何研磨的剪切力，不會破壞原有的失效現象，不會引入人為缺陷。

離子研磨技術相比傳統研磨方法優勢：

離子研磨的原理介紹

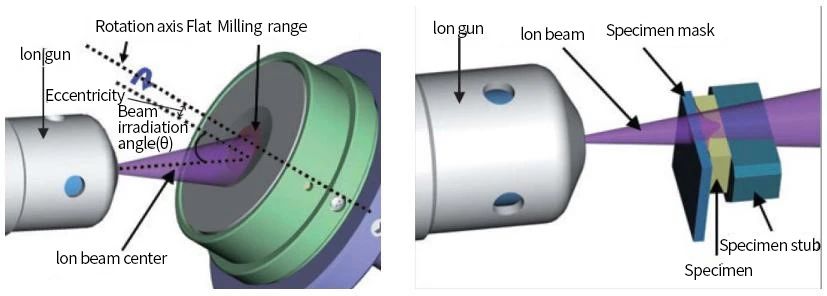

離子研磨（CP Cross-section Polisher）又叫離子拋光，氬離子研磨法。真空環境下，離子槍中低壓氣體離子化，出射的陽離子又經電場加速，利用通過電場加速過的離子轟擊樣品表面，在樣品表面產生濺射效應，由此制備尺度為毫米級別的平滑表面的研磨方法。氬氣屬于惰性氣體，基本不會和樣品發生化學反應，因此通常我們采用氬氣作為離子源轟擊樣品。

由于離子質量比電子大數千、數萬倍，所以離子束比電子束具有更大的撞擊動能，靠微觀的撞擊能量加工樣品。并且不會對樣品造成機械損害，獲得表面平滑的高質量樣品。可以實現Flat milling 平面研磨和Cross-section截面研磨這兩種形式。

離子研磨的方法介紹

離子研磨制備芯片樣品一般有以下具體步驟：

機械預處理

1切割芯片

使用金剛石鋸等工具，將芯片從晶圓或封裝體上切割下來，切割時要注意盡量減小對芯片的損傷，控制切割的尺寸和形狀，以便后續操作。

2粗磨減薄

利用砂紙對切割后的芯片進行粗磨，去除大部分多余的材料，使芯片厚度初步降低?？蓮妮^粗粒度的砂紙開始，逐漸過渡到較細粒度的砂紙，以獲得相對平整的表面。

3精細拋光

采用金剛石拋光膏等進行精細拋光，進一步減小表面粗糙度，為后續離子研磨提供更好的基礎。不過要避免過度拋光產生表面應力和形變。

截面離子研磨

1切割樣品

若需要觀察芯片內部的截面結構，如多層膜、器件結構等，可先使用切割工具將芯片樣品沿特定方向切割開，暴露出需要觀察的截面。

2垂直轟擊

將切割后的樣品重新安裝在樣品臺上，使離子束垂直于樣品截面，設置加速電壓為 2-5kV，選擇合適的研磨時間，一般 60 分鐘以上，進行離子研磨，以獲得平整、無損傷的截面。

樣品檢查

1SEM 觀察

使用掃描電子顯微鏡（SEM）對離子研磨后的芯片樣品進行觀察，檢查樣品表面或截面的顯微結構。

2評估指標

重點觀察表面平整度，查看是否存在殘留的機械損傷、劃痕、凹坑等缺陷，同時檢查樣品的顯微結構是否完整，有無因離子研磨過度或不足而導致的結構變形、破壞等情況。若發現問題，可根據情況決定是否需要進一步研磨或采取其他處理措施。

離子研磨的案例

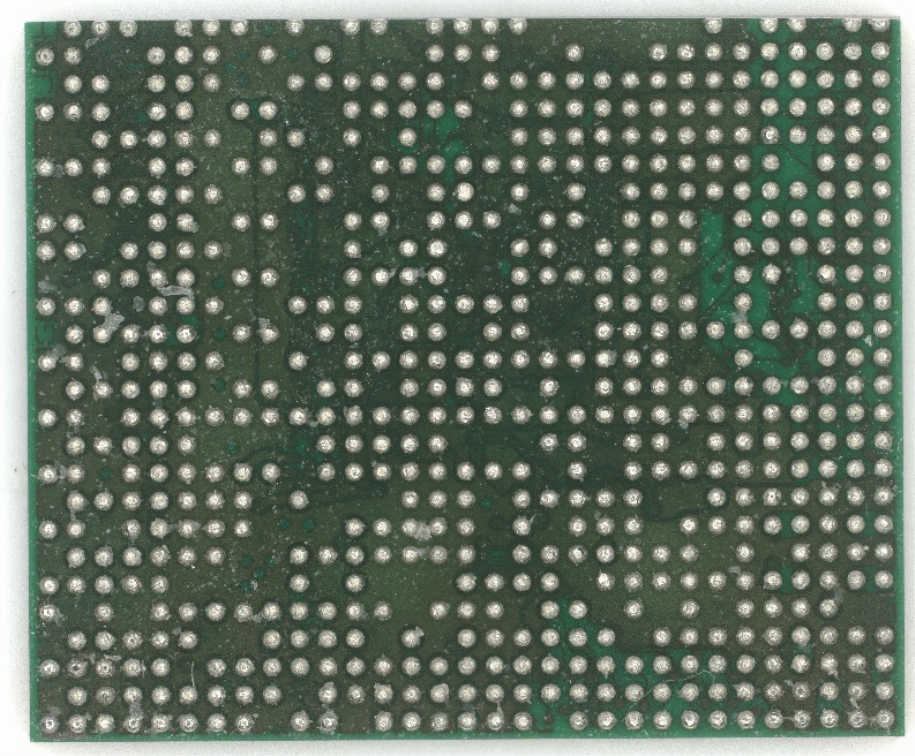

BGA封裝（Low K材料，finfet工藝）：傳統研磨應力過大，FIB加工位置較小無法滿足要求。

1Low K材料由于其松軟的特性

容易在加工過程中產生裂紋。(物理研磨對這類樣品容易造成開裂及分層，FIB加工為更好的方式。)

2BGA封裝厚度及寬度加工難度大。

離子束截面寬范圍研磨最大工作范圍可達8mm ，加工后的截面樣品可以觀察更多信息。（對封裝類樣品和觀察范圍大的樣品比較適用。）

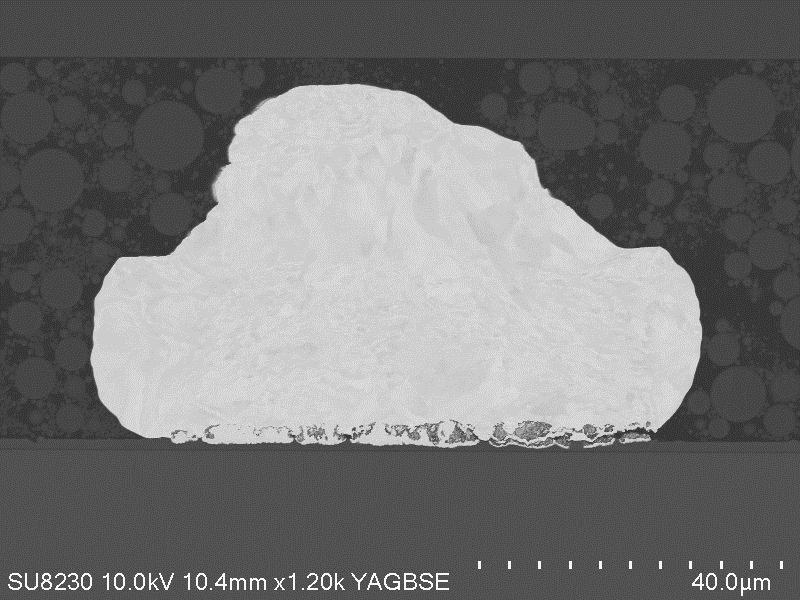

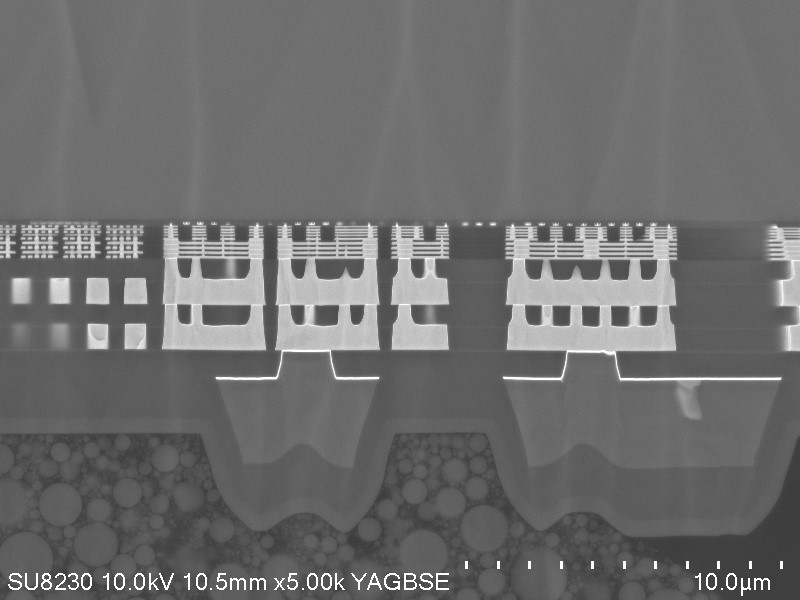

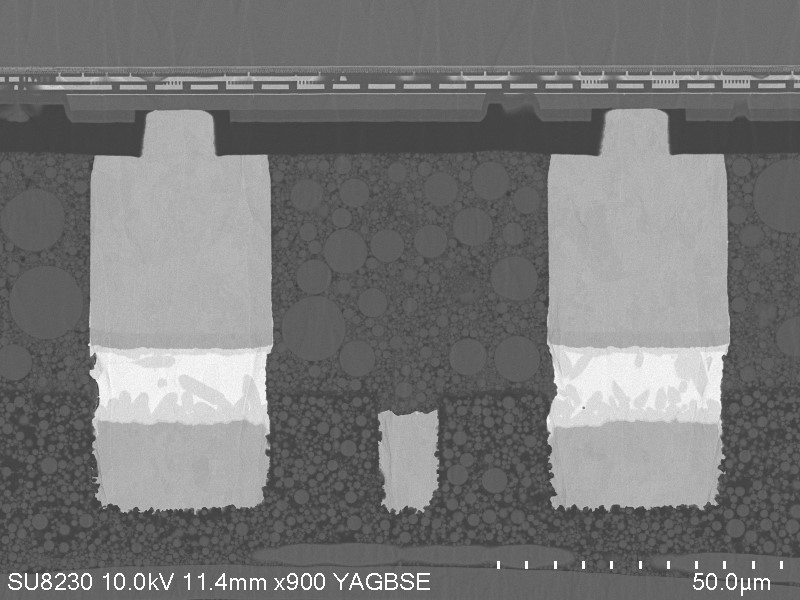

▼觀察第一排Bump

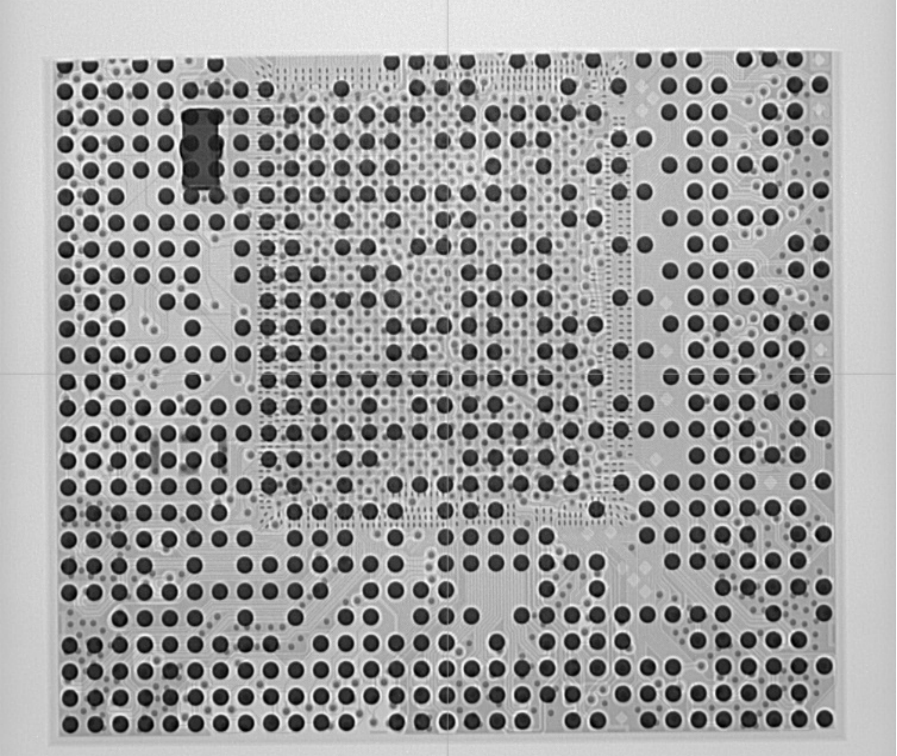

▼離子束加工寬度≈8mm

BSI（Backside Illumination）芯片樣品：

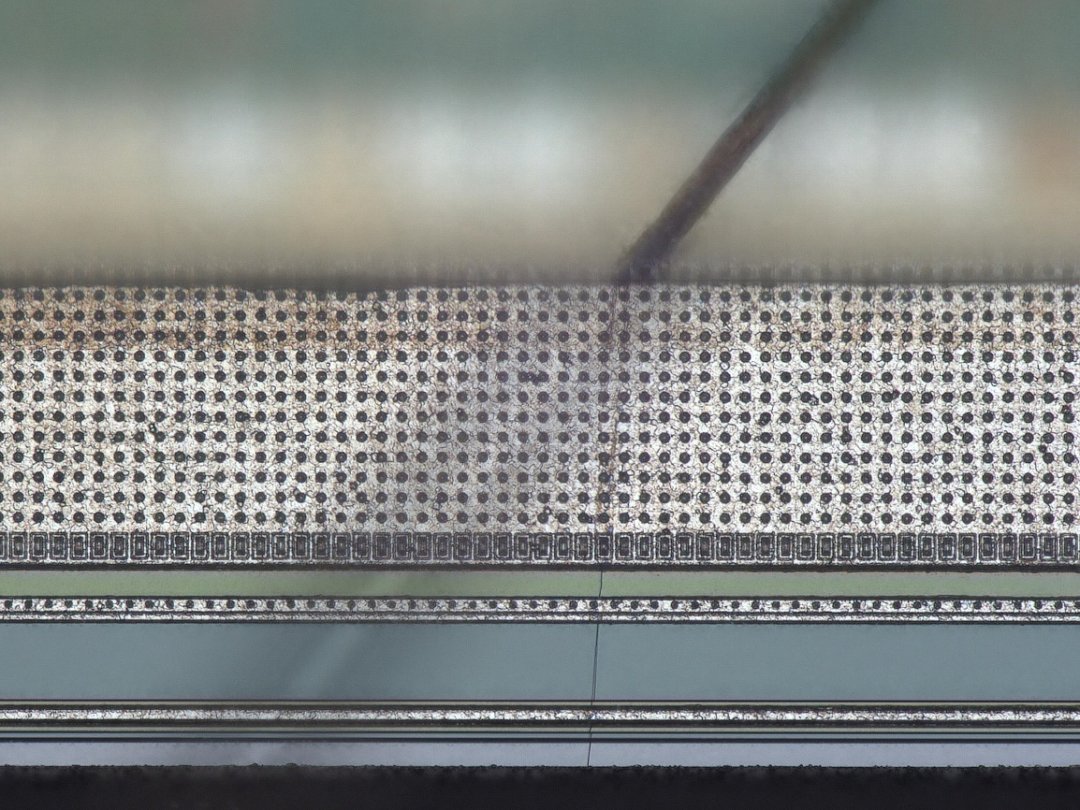

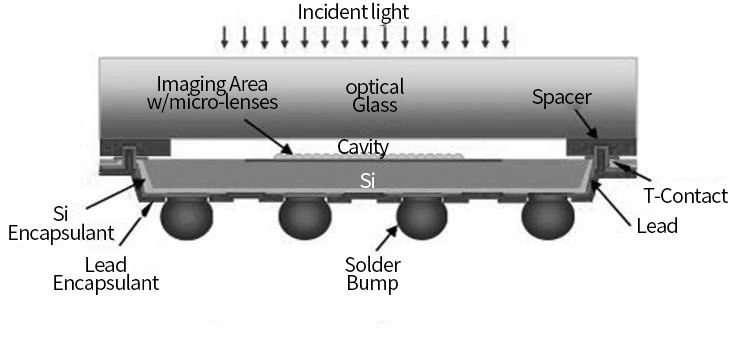

BSI模組(如圖1)表面覆蓋一層玻璃厚度較厚無法進行FIB，物理去玻璃可能對芯片造成損傷。

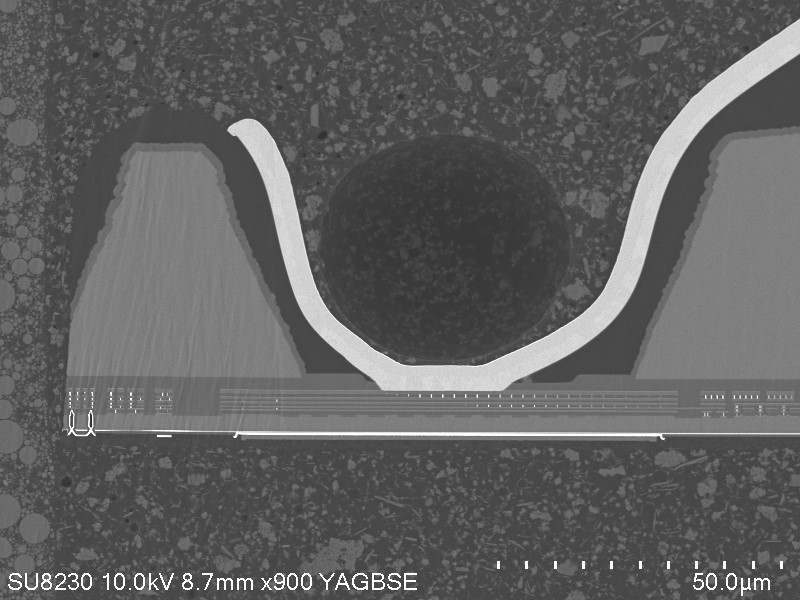

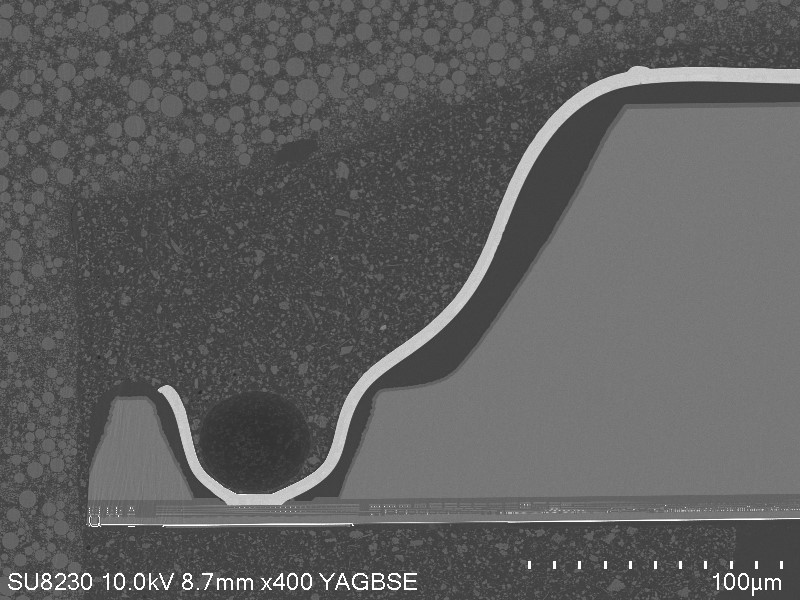

此類樣品TSV較大且存在空洞(如圖3)，物理研磨應力影響很大，會影響對異常的判斷。

采用離子束研磨可以有效的避免該問題。

▲圖1

▲圖2

▲圖3

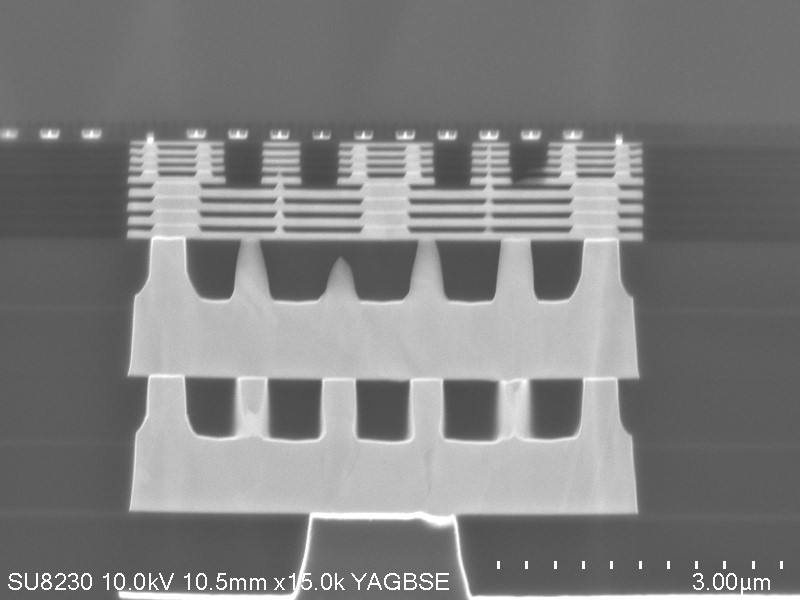

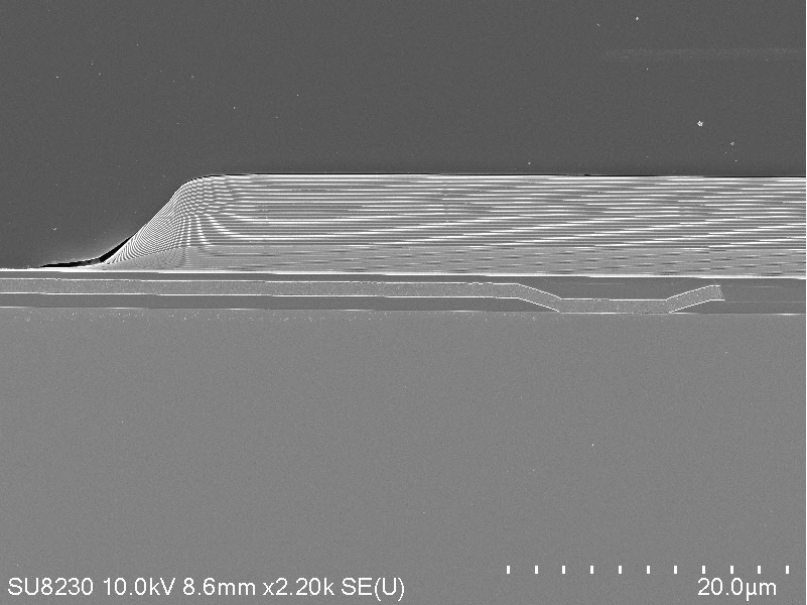

結構分析：

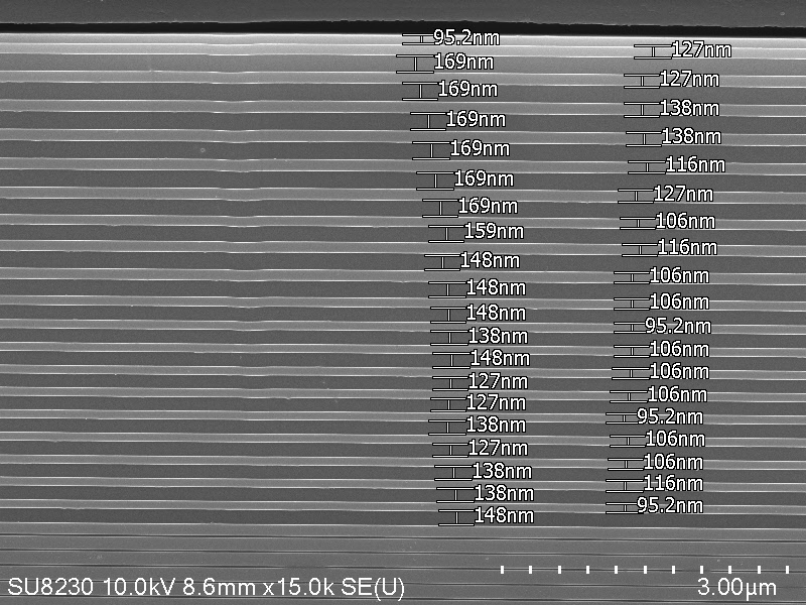

能制備出高質量的芯片截面樣品，讓研究人員清晰觀察到芯片的各層次的結構，查看是否存在缺陷。

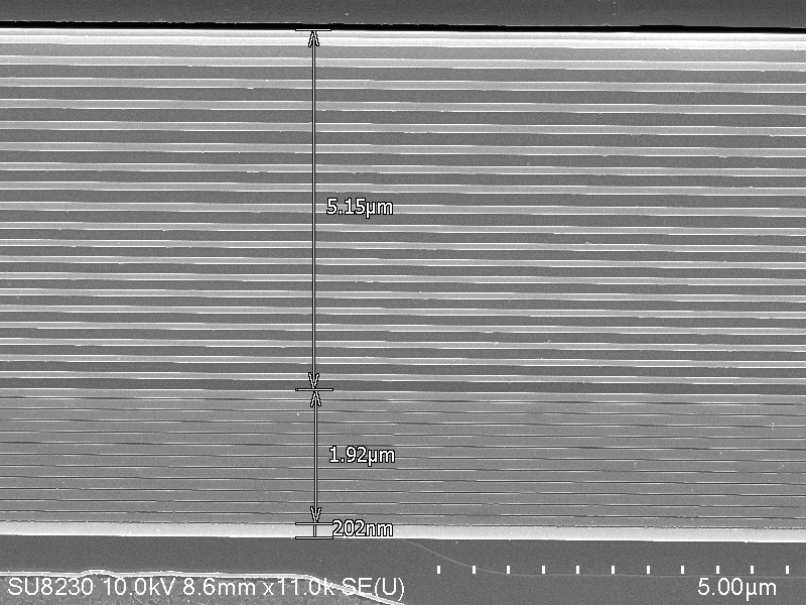

光感器件分析難點：

1.樣品結構層次多（多達幾十層）。

2.晶粒無法從封裝中取出（化學試劑與有機膜層發生反應無法保留）。

3.截面加工完成后需要進行DIP后才能顯現各層結構界限。

物理研磨和FIB對該樣品加工都會存在局限性，用離子研磨可以避免物理研磨的影響，也可以兼顧FIB加工范圍不夠大的局限性。

分析封裝相關問題

鍵合點檢測：

在芯片封裝中，鍵合點的質量至關重要。離子研磨可以精確地對鍵合點進行剖面分析，觀察鍵合線與芯片引腳、基板之間的連接情況，判斷是否存在鍵合不牢、鍵合線斷裂、鍵合處氧化等導致信號傳輸不良的問題

▲圖4

▲圖5

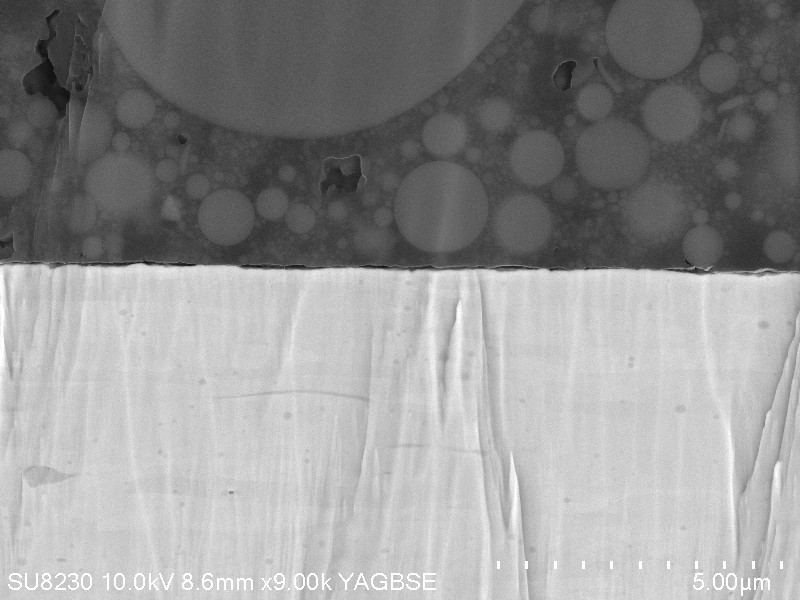

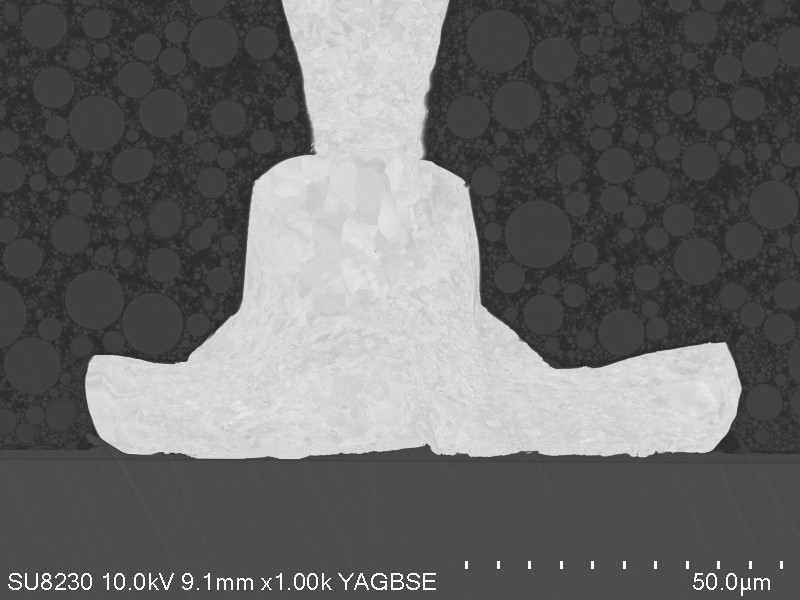

圖4.圖5為研磨后對樣品進行截面離子拋光（通過離子拋光可以去除研磨引入的金屬延展，可以更直觀的觀察產品缺陷及異常）

封裝材料與芯片界面分析

通過離子研磨，可觀察封裝材料與芯片之間的界面結合狀況，檢測是否存在分層、氣泡、裂縫等缺陷。這些缺陷可能會導致芯片在使用過程中受到外界環境影響，如濕氣入侵，進而引發芯片失效。

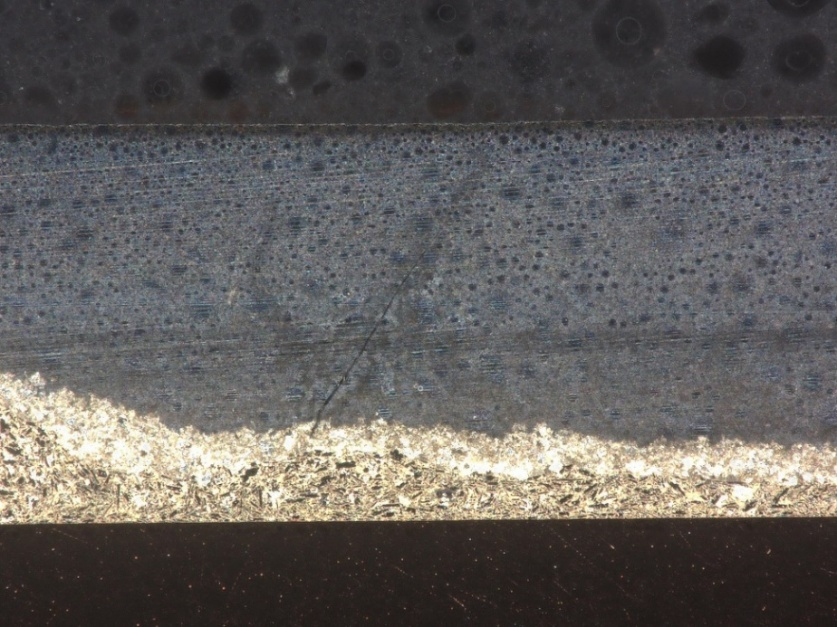

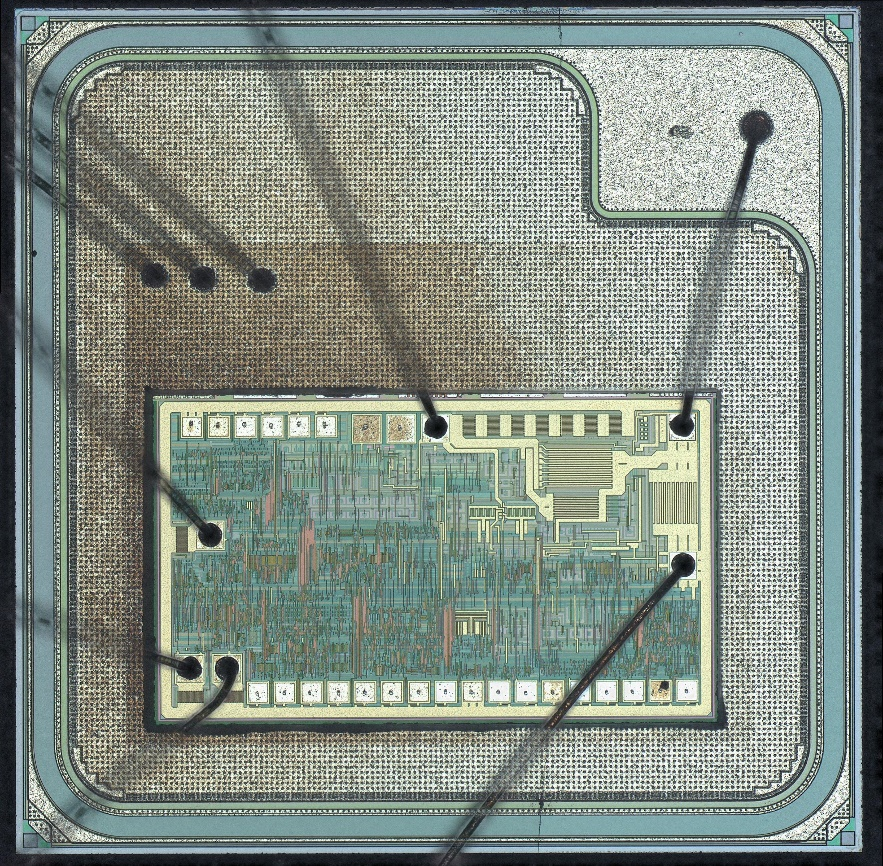

▲DECAP后

▲DECAP后

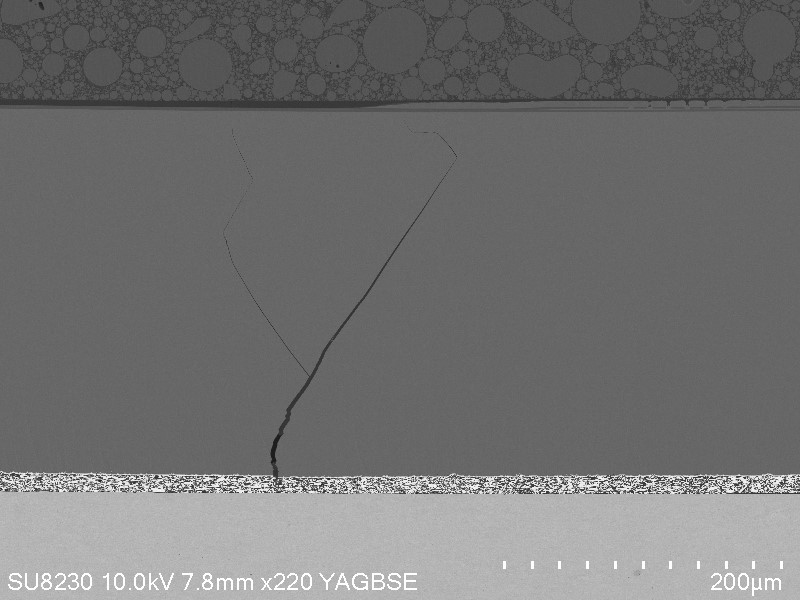

該案例在電性現象為短路（芯片開裂后引起金屬錯位），經PFA分析后懷疑在藍膜取晶粒過程中頂針頂裂。

離子研磨在半導體分析中扮演著重要角色，與聚焦離子束（FIB）、掃描電鏡（SEM）聯用，實現加工與觀測同步，推動原位分析技術發展。

●廣適性較強可以處理金屬、半導體、陶瓷、聚合物等多種材料。

●也可用于表面清潔與拋光：去除氧化層、污染物或機械加工殘留，提升表面質量（如半導體晶圓、光學元件）。
