概述
ADIN1100是一款低功耗單端口10BASE-T1L收發器，專為工業以太網應用而設計，符合IEEE?802.3cg-2019標準? 以太網標準，用于長距離10Mbps單對以太網（SPE）。ADIN1100將以太網PHY核心與所有相關的模擬電路、輸入和輸出時鐘緩沖、管理接口控制寄存器和子系統寄存器以及MAC接口和控制邏輯集成在一起，以管理復位、時鐘控制和引腳配置。
數據表：*附件：ADIN1100穩健型、低功耗10BASE-T1L工業以太網PHY技術手冊.pdf

ADIN1100支持長達1700米的電纜，并啟用了自動協商，具有39 mW的超低功耗。

PHY核心支持IEEE 802.3cg標準中定義的1.0V p-p工作模式和2.4V p-p操作模式，可以從1.8V或3.3V的單個電源軌工作，較低電壓選項支持1.0V p-p傳輸電壓電平。

ADIN1100具有集成的電壓供應監控電路和上電復位（POR）電路，以提高系統級的魯棒性。

MDIO接口是用于主機處理器或MAC與ADIN1100之間通信的2線串行接口，從而允許訪問PHY核心管理寄存器中的控制和狀態信息。該接口與IEEE 802.3標準第22條和第45條管理框架結構兼容。

應用

• 過程控制
• 工廠自動化
• 建筑自動化
• 現場儀表和開關

特性

• 符合10BASE-T1L IEEE 802.3cg-2019標準要求
• 電纜延伸范圍高達1700 m，支持1.0 V p-p和2.4 V p-p
• 支持1.0 V p-p和2.4 V p-p發送電平
• 支持本質安全應用
• 低功耗：39 mW（雙電源，1.0 V p-p）
• 診斷
  • 具有TDR的電纜故障檢測
  • 具有MSE的鏈路質量指示器
  • 幀生成器和檢查器
  • 多種環回模式
  • IEEE測試模式支持
• MII、RMII和RGMII MAC接口
• MDIO管理接口
• 使用引腳綁定的非托管配置包括
• 25 MHz晶振或外部時鐘輸入（RMII為50 MHz）
• 采用1.8 V或3.3 V單電源或雙電源供電
• MAC接口VDDIO電源電壓：3.3 V、2.5 V或1.8 V
• 集成電源監控和POR
• EMC測試標準
  • IEC 61000-4-4 EFT (±4 kV)
  • IEC 61000-4-2 ESD（±4 kV接觸放電）
  • IEC 61000-4-2 ESD（±8 kV空氣放電）
  • IEC 61000-4-5浪涌(±4 kV)
  • IEC 61000-4-6傳導抗擾度(10 V/m)
  • IEC 61000-4-3輻射抗擾度（A類）
  • EN 55032電磁輻射騷擾（B類）
• 小型封裝：40引腳、6 mm x 6 mm LFCSP封裝
• 溫度范圍
  • 工業：?40°C至+85°C
  • 擴展：-40°C至+105°C

框圖

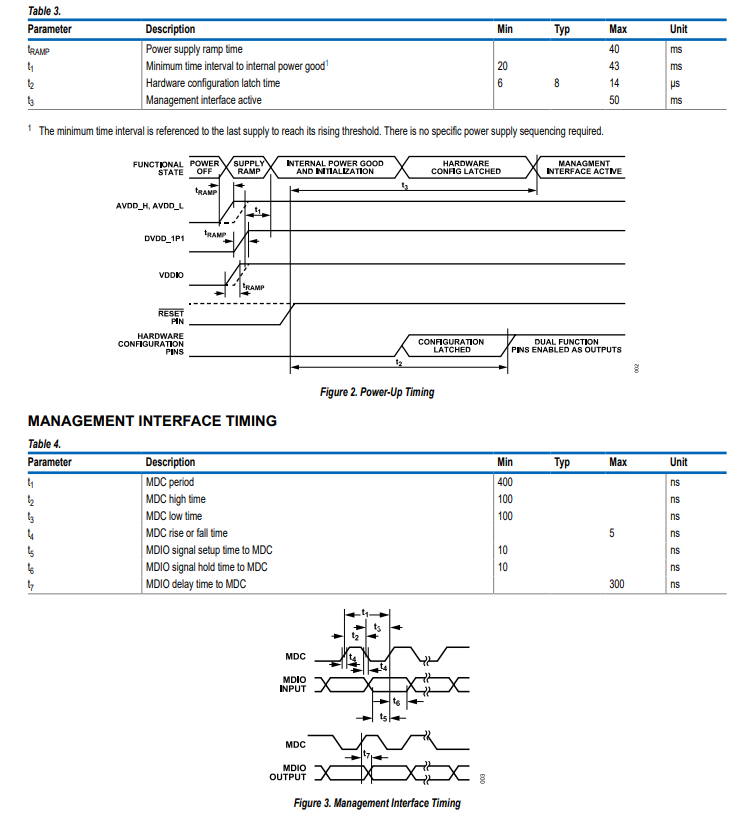

時序特征

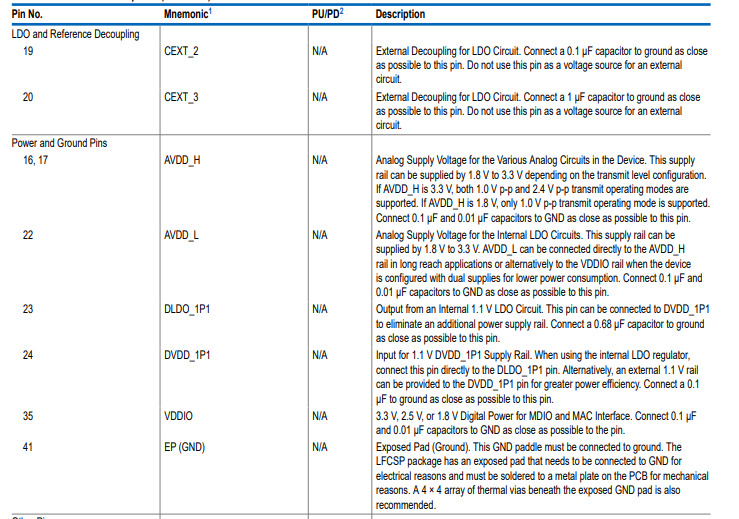

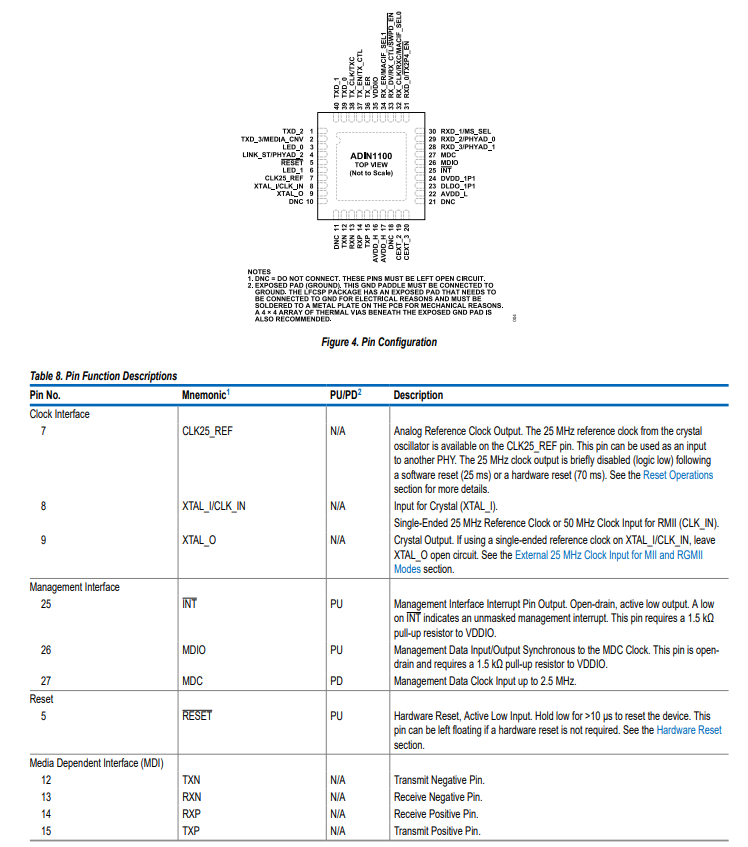

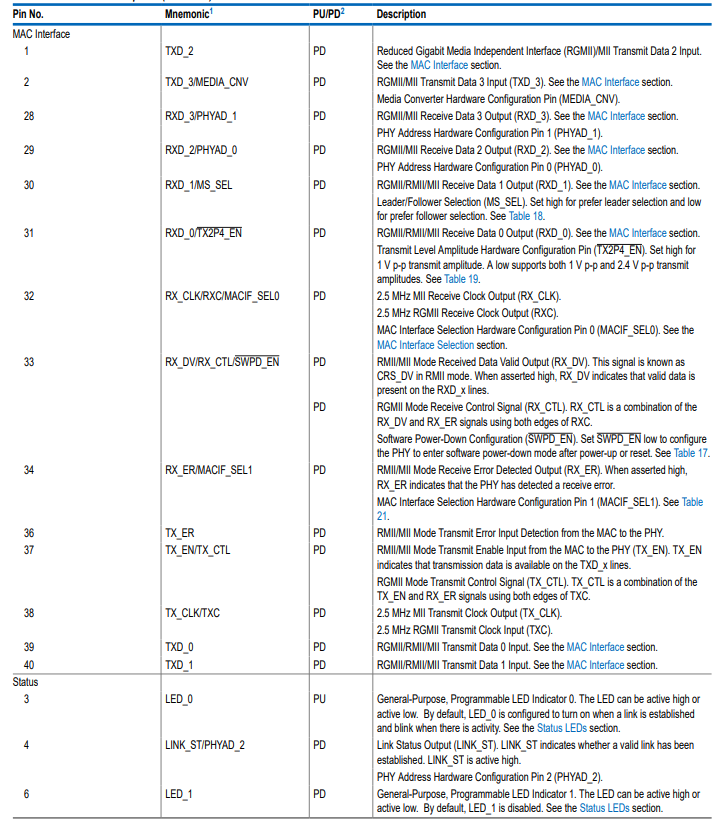

引腳配置描述

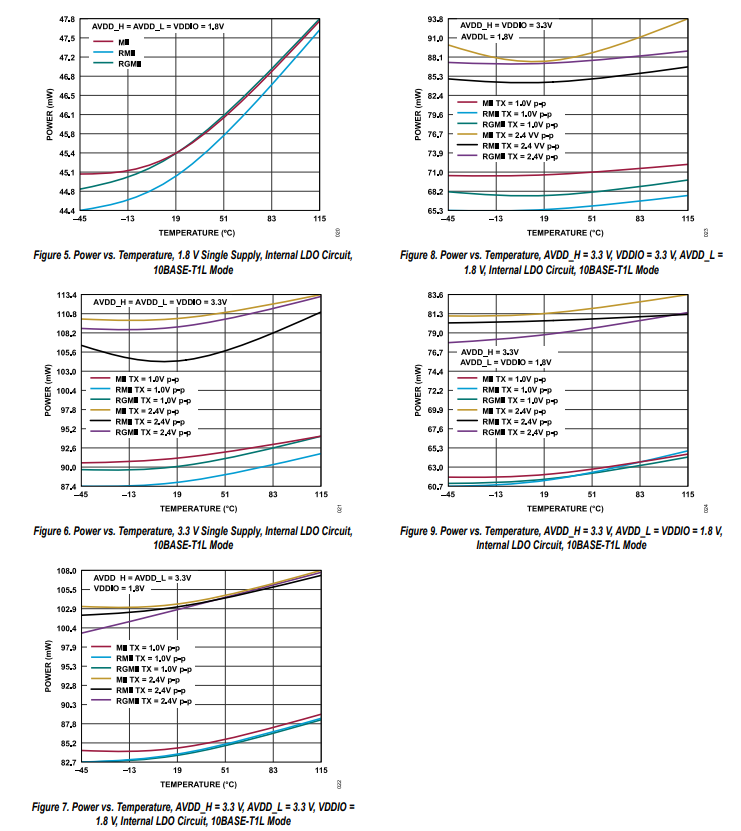

典型性能特征

工作原理

ADN1100是一款低功耗的單端口10BASE - T1L以太網PHY器件，符合IEEE 802.3cg以太網標準，適用于長距離、10 Mbps單對以太網應用。

ADN1100集成了以下特性：

• PHY核心和公共模擬電路 ：輸入和輸出時鐘緩沖；MDIO接口，用于控制子系統寄存器、時鐘和軟件復位。
• MAC接口控制邏輯 ：硬件配置引腳；可配置的硬件中斷引腳；兩個可配置的LED引腳。

電源域

ADN1100有四個電源域，需要至少一個電源軌。

• AVDD_H ：是ADN1100模擬前端（AFE）電路的模擬電源輸入。
• AVDD_L ：是內部低壓差穩壓器（LDO）電路的模擬電源輸入。AVDD_L可連接到AVDD_H，以單電源模式運行，或連接到較低電壓軌（多個電源軌），以實現較低功耗。
• DVDD_P1 ：是1.1V數字核心電源輸入。它可在內部1.1V LDO輸出的基礎上運行，或連接到外部1.1V電源軌，以實現更低的功耗。
• VDIO ：是數字電源輸入，用于ADN1100的MAC接口（MDIO）和數字輸入/輸出（I/O）。它可連接到VDO_D軌，或連接到外部電源軌。

系統級電源管理部分介紹了各種可作為參考的應用電路。

單電源應用

在單電源應用中，將AVDD_H和AVDD_L連接到VDIO，并在ADN1100上使用內部1.1V LDO為DVDD_P1供電。該應用適合電纜末端應用和短電纜長度應用。圖中展示了單電源配置的推薦電路。

長距離和干線/支線應用

1.0V并行傳輸操作模式支持支線應用，可在低至1.8V電源電壓下運行。ADN1100在此模式下支持最小功耗應用。

更高的傳輸操作模式支持2.4V干線應用，需要更高的AVDD_H電源電壓，為3.3V。此模式適用于長距離工業應用。
MAC接口

ADN1100提供MII、RMII或RGMII MAC接口選項。通過硬件配置引腳（RX_CLKRXCMAC_SCFG和RX_ERMA_CIF_SEL1）或管理接口（MDIO）選擇MAC接口。兩個硬件配置引腳在MAC接口選擇后被鎖存，或在硬件復位、軟件復位后被忽略。

默認情況下（硬件配置引腳懸空），MAC接口配置為RMII模式。有關如何使用硬件配置引腳配置MAC接口的更多詳細信息，請參考MAC接口選擇硬件配置引腳部分。

建議對MAC接口選擇使用硬件配置引腳，因為所支持的接口具有不同的時鐘和引腳映射要求。

MII接口模式

對于MII接收接口，ADN1100生成2.5 MHz參考時鐘（RX_CLK），將RXD_3到RXD_0接收數據信號同步。RX_DV指示MAC處存在有效數據。RX_ER指示來自ADN1100的錯誤，表明MAC在幀中檢測到錯誤，并且正在傳輸錯誤。

對于MII發送接口，ADN1100生成2.5 MHz TX_CLK，將TXD_3到TXD_0發送數據信號同步到TX_EN高電平，以指示TX_CLK上存在傳輸數據。TX_ER上存在TX_CLK信號。

（此處因無法準確還原圖片內容，文字描述：圖中展示了MII MAC PHY接口信號連接情況，包括RXD_3到RXD_0、RX_DV、RX_ER、TX_CLK、TXD_3到TXD_0、TX_EN、TX_ER等信號連接關系。 ）
