‖ 系統學習RS485

人生就像一場馬拉松，偶爾停下來摸摸魚，才能走得更遠

在上期我們介紹了RS232串行通訊，本期我們將進一步深入探討另一種廣泛應用于工業自動化和數據通信領域的串行通信標準——RS485。

大家感興趣的可以

點擊跳轉：RS232到底是什么？

RS-485介紹

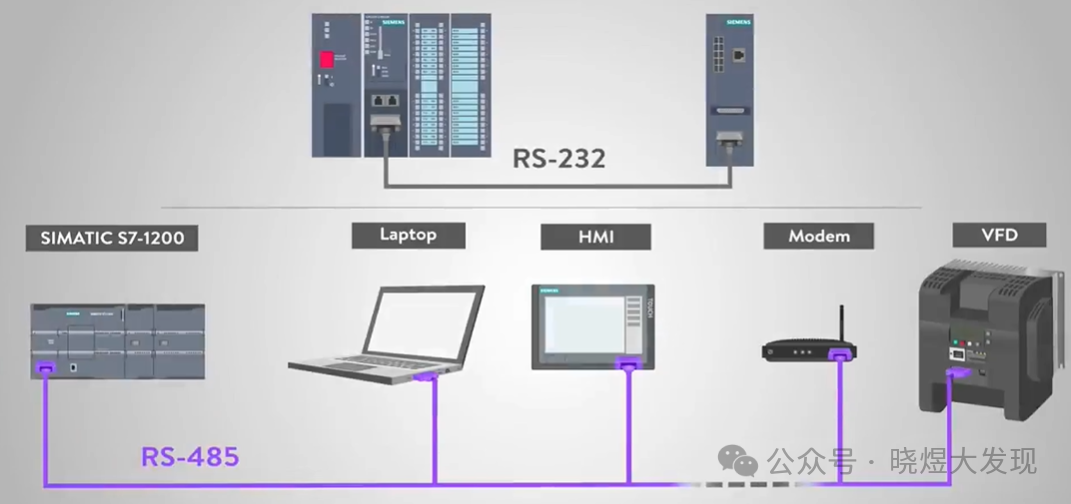

如果您已經熟悉RS-232，那么您可能對它有所了解。大家可以將RS-485視為RS-232的“弟弟”，不同的是這個做弟弟的比哥哥還要猛，它猛就猛在傳輸速度變的更快了。它比RS-232更先進的地方在于，它不僅可以進行單個設備到設備的傳輸，還可以提供同時連接多個設備的通信總線。

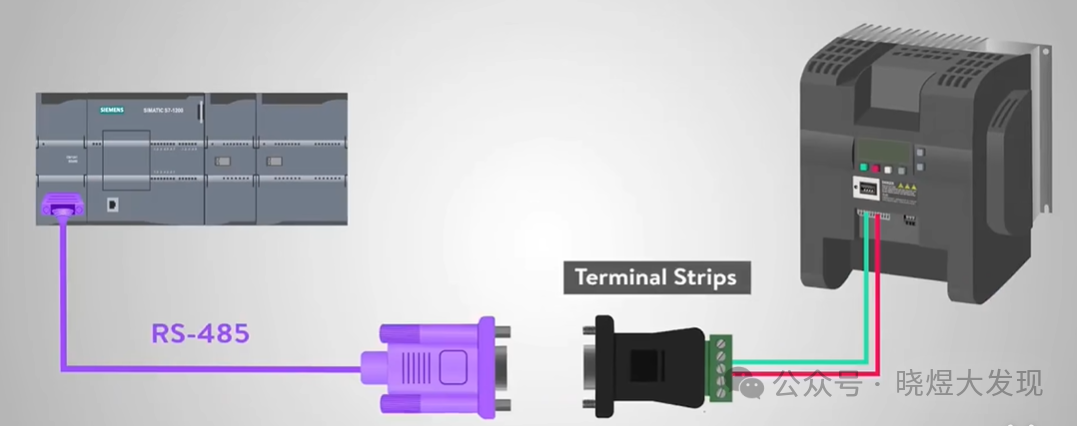

它和RS-232一樣，RS-485也沒有實際的標準連接器。很多時候，我們都是使用舊的DB9插針連接器，或者在某些應用中使用端子排代替連接器。這有助于RS-485成為一種廣泛使用且用途廣泛的串行通信形式

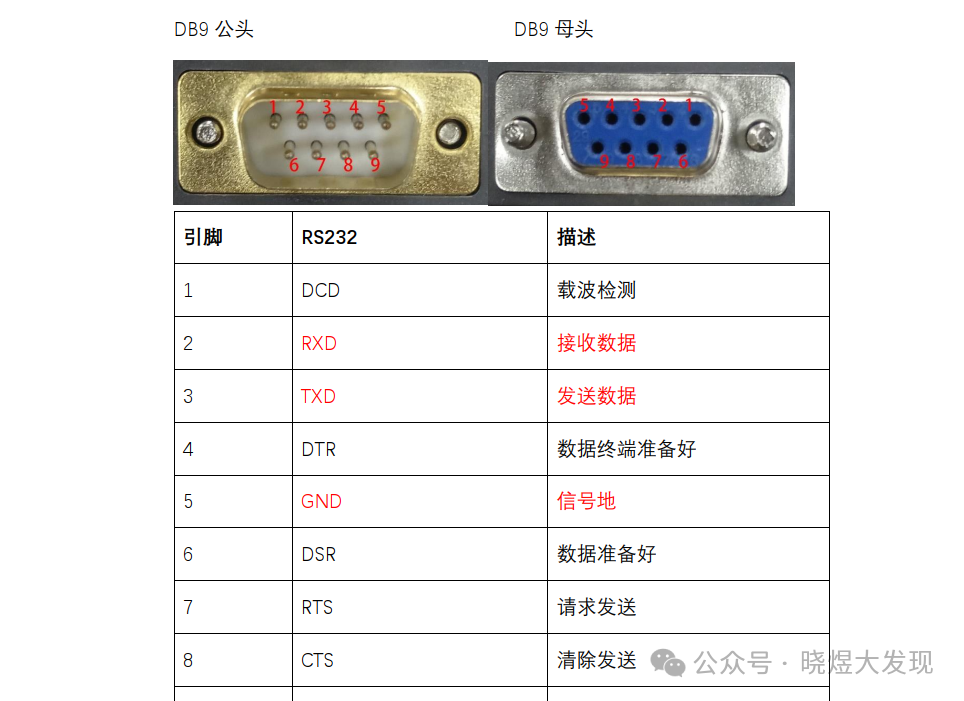

至于DB9連接怎么接線，我記得去年發過一篇各大管腳的接線定義。

介紹了我們常用管腳怎么接線，大家感興趣的可以去看看

點擊跳轉：揭秘電子通信的神經末梢

我們回歸主題繼續介紹RS485它是一種差分信號的串行通信協議，它使用一對雙絞線進行數據傳輸，其中一個線定義為A，另一個定義為B。這種差分信號傳輸方式使得RS485在抗干擾和遠距離通信方面具有顯著優勢

與RS-232不同，RS-485不受15米左右電纜長度的限制，其最大電纜長度通常為1200米或大約4000英尺左右。

還有就是我之前提到的另一個相對于RS-232的優勢是可連接設備的數量。RS-485最多可以處理32個連接設備，而RS-232只能處理一個。這使得制造工廠中的用戶能夠使用一種協議連接更大的應用程序和整臺機器

所以RS485的特點

抗干擾好：RS485采用差分信號傳輸，使用雙絞線作為傳輸介質，有效抑制共模干擾。其電平范圍通常為±1.5V至±6V，更適合工業環境。

連接數量多：RS485支持半雙工通信，同一對差分線可以分時用于發送或接收數據。通過總線競爭機制，允許多設備共享線路，適合構建網絡拓撲。RS485采用多點總線結構，支持多達32個（或通過中繼器擴展至256個）設備共享總線，任一設備均可作為主節點發送數據

遠距離傳輸能力強：RS485的最大傳輸距離可達1200米（速率與距離成反比），短距離時速率可達10Mbps，長距離時速率降至約100kbps

我可以使用串行通信，尤其是RS-485做什么呢？

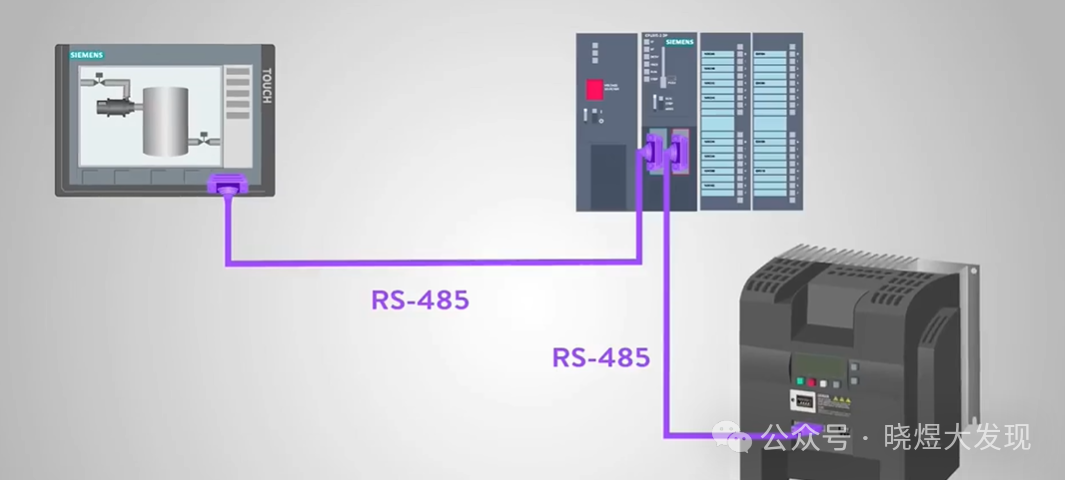

在自動化領域中，一個非常常見的例子是VFD（變頻驅動器）的遠程控制。我們只是將它們稱為電機驅動器。PLC、VFD和HMI的簡單網絡允許在工業環境中遠程控制驅動器

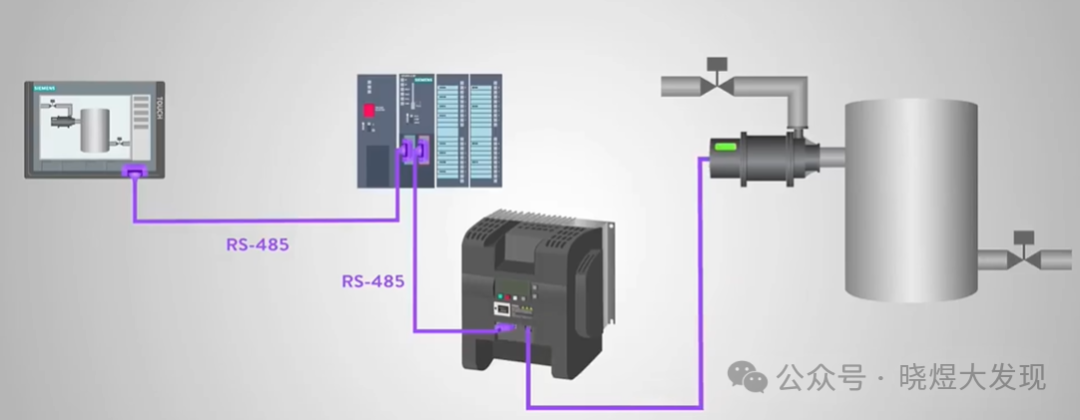

假設您正在監控給容器注水的水泵，您認為注水速度不夠快，無法滿足需求。通過RS-485網絡，您可以從控制中心遠程監控和控制該泵。這是可能的，因為HMI通過RS-485連接到PLC，PLC還通過RS-485連接到VFD。PLC被編程來監控容器中的水位，如果需要，它還允許手動流量控制。所有這些都可以讓您通過RS-485通信來加快控制水泵速度的VFD，從而解決問題

所以RS485廣泛用于多節點工業網絡，如PLC控制系統、樓宇自動化（BACnet）、智能電表集抄等。這些應用場景需要長距離傳輸、高抗干擾能力和多節點通信能力，而RS485正是滿足這些需求的理想選擇。
