大電流共模濾波器能夠在電源線路上有效抑制共模干擾。共模干擾是指電源線上同時出現的、幅度相等、相位相同的干擾信號，它會對周邊電子設備產生電磁干擾。大電流共模濾波器通過特殊的磁芯結構和繞制方式，在共模干擾信號通過時產生高阻抗，從而有效抑制共模干擾的傳播。這與適配器輸出磁環的作用相似，磁環主要通過磁芯渦流損耗吸收能量，對高頻噪聲具有顯著的抑制作用。因此，從功能上看，大電流共模濾波器具備替代適配器輸出磁環的可行性，能夠保證電源傳輸?shù)姆€(wěn)定性。

?

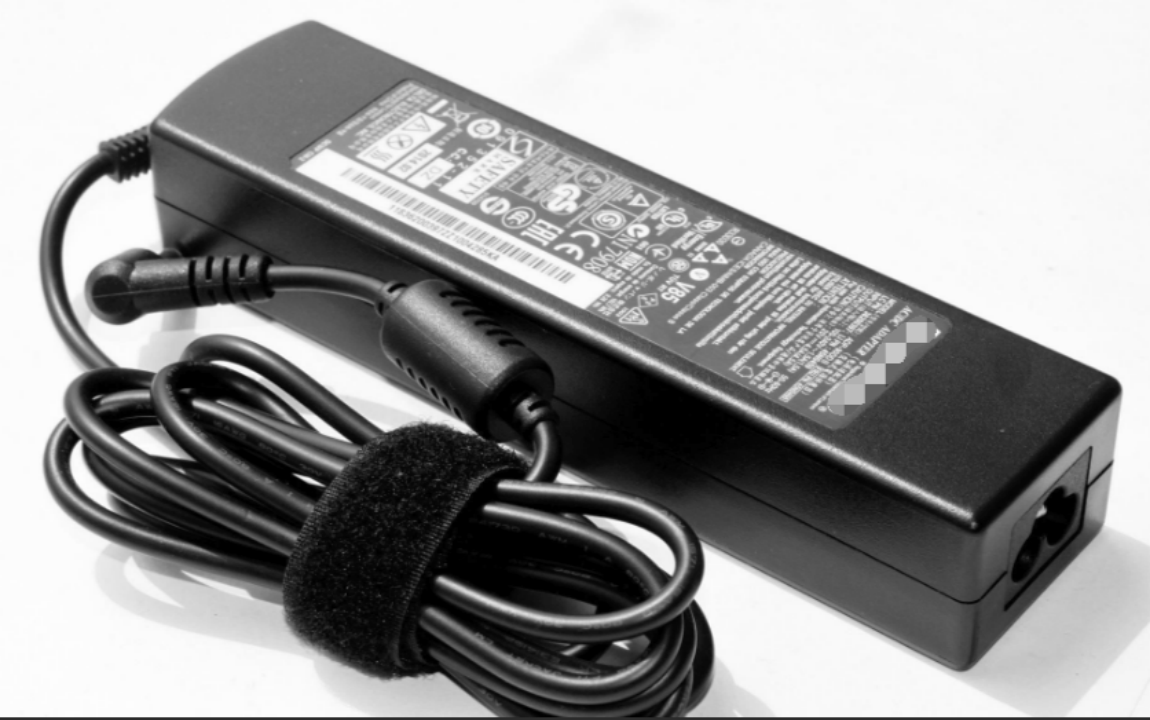

帶有磁環的適配器

?

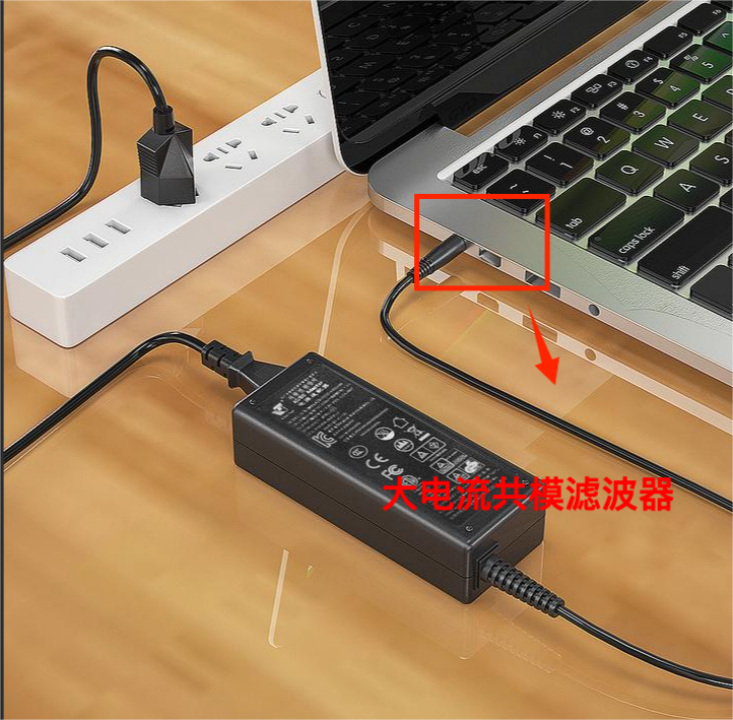

利用大電流共模濾波器代替磁環標題

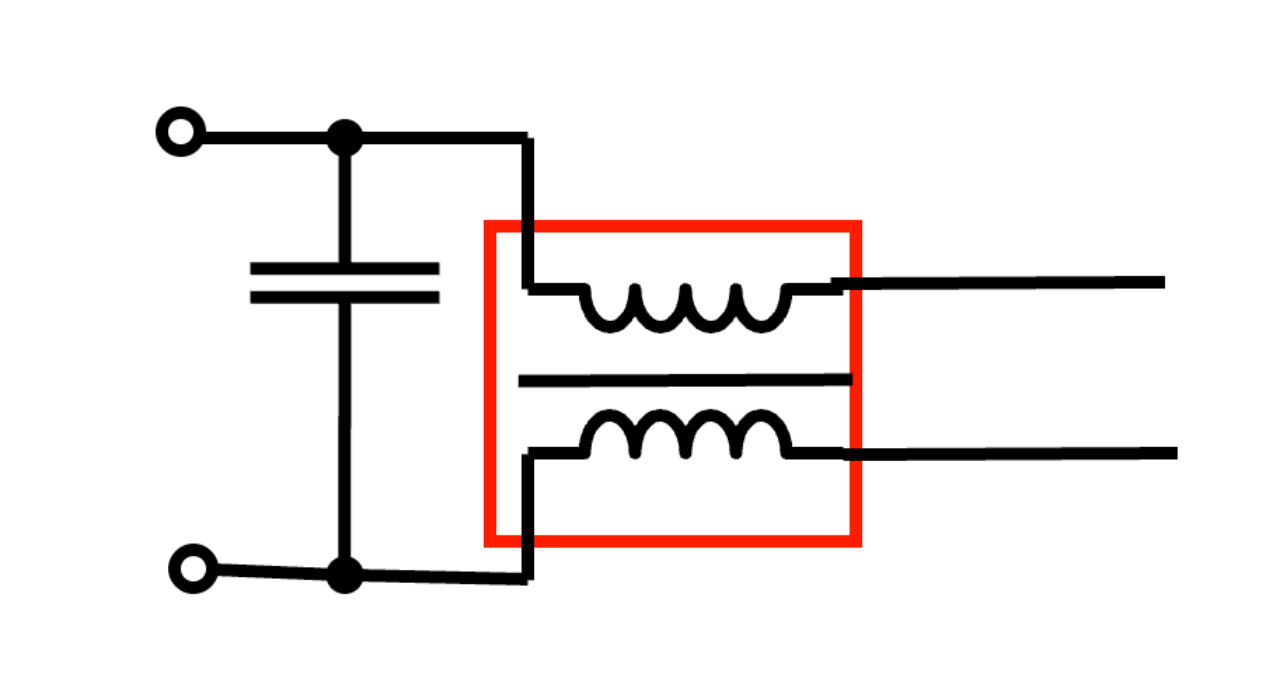

整改接口電路圖如下：

?

優勢

降低EMI影響：大電流共模濾波器能有效減少電磁干擾對周邊電子設備的干擾。電磁干擾（EMI）是電子設備中常見的問題，它會影響設備的正常工作，甚至導致設備損壞。通過抑制共模干擾，大電流共模濾波器有助于提升整個系統的電磁兼容性，確保設備在復雜的電磁環境中穩定運行。

提升電源線抗擾能力：大電流共模濾波器能夠增強電源線對外部干擾的抵抗能力。在電源傳輸過程中，外部干擾可能會通過電源線進入設備，影響設備的正常工作。大電流共模濾波器通過抑制干擾信號，確保電源供應的純凈和穩定，從而提高設備的抗干擾能力。

大電流共模濾波器替代適配器輸出磁環的方案適用于需要高效率電源管理的應用場景。例如，在對電源質量要求較高、對電磁干擾敏感的電子設備或系統中，如醫療設備、精密儀器、通信設備等，使用大電流共模濾波器可以有效提升電源的穩定性和抗干擾能力，確保設備的正常工作。

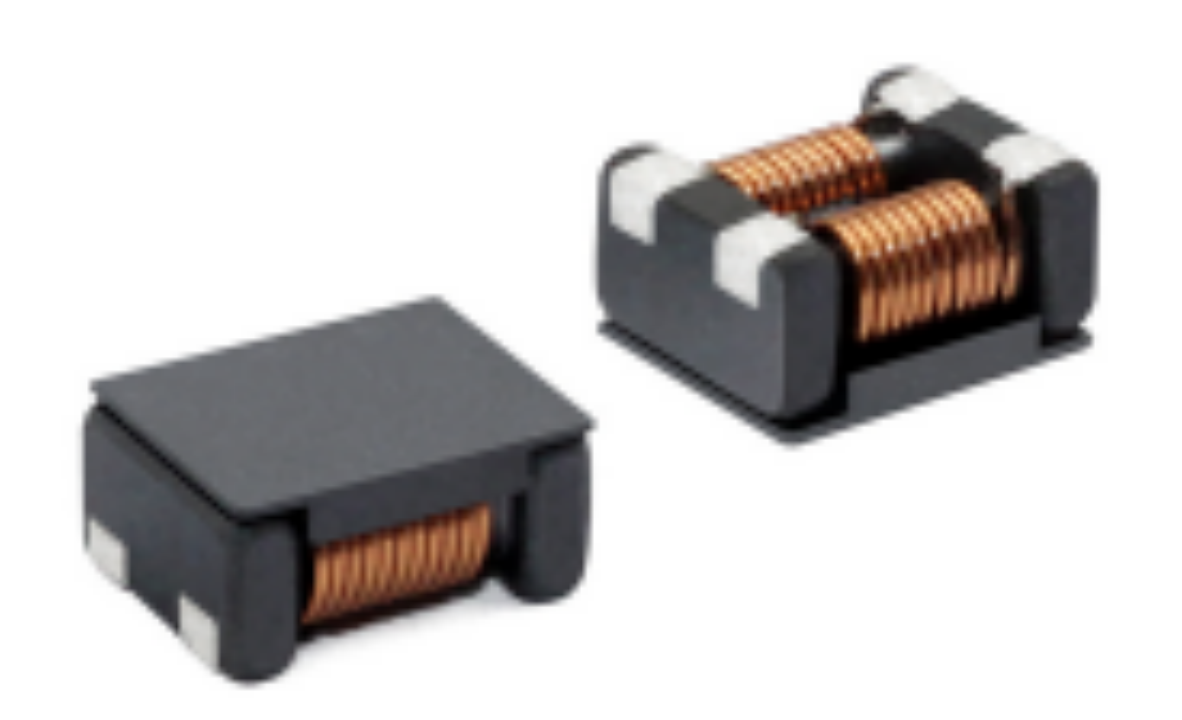

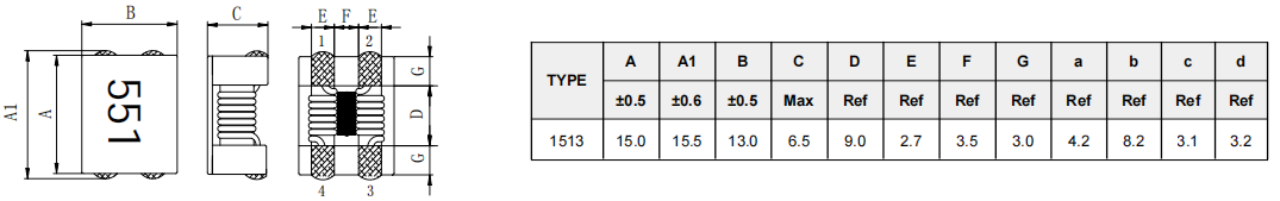

TSCF1513-2LSXMT尺寸：

TSCF1513-2LSXMT規格參數：

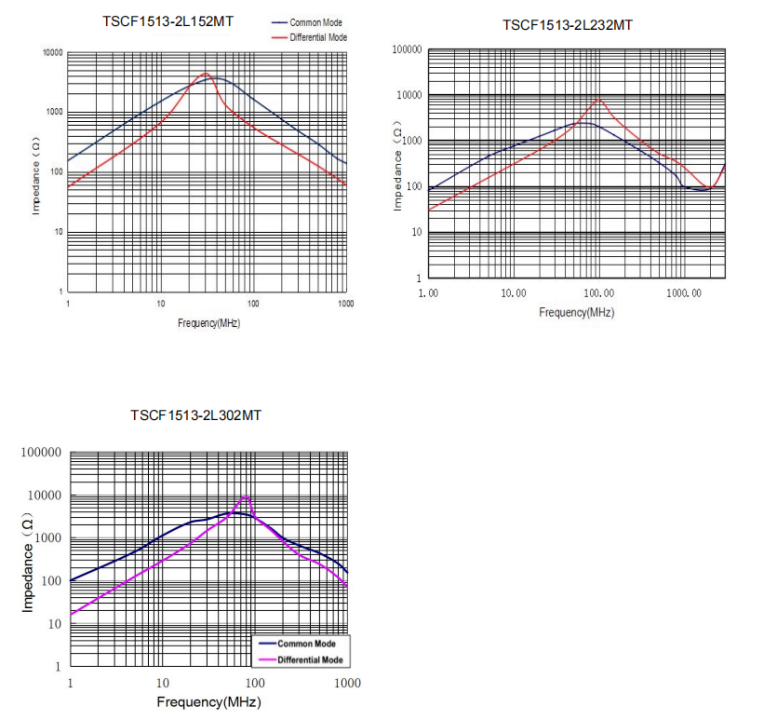

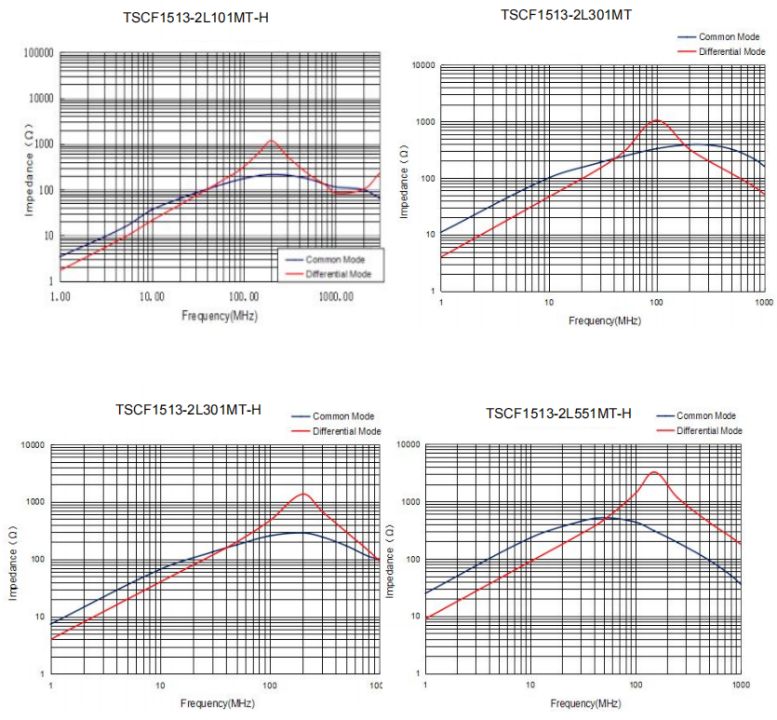

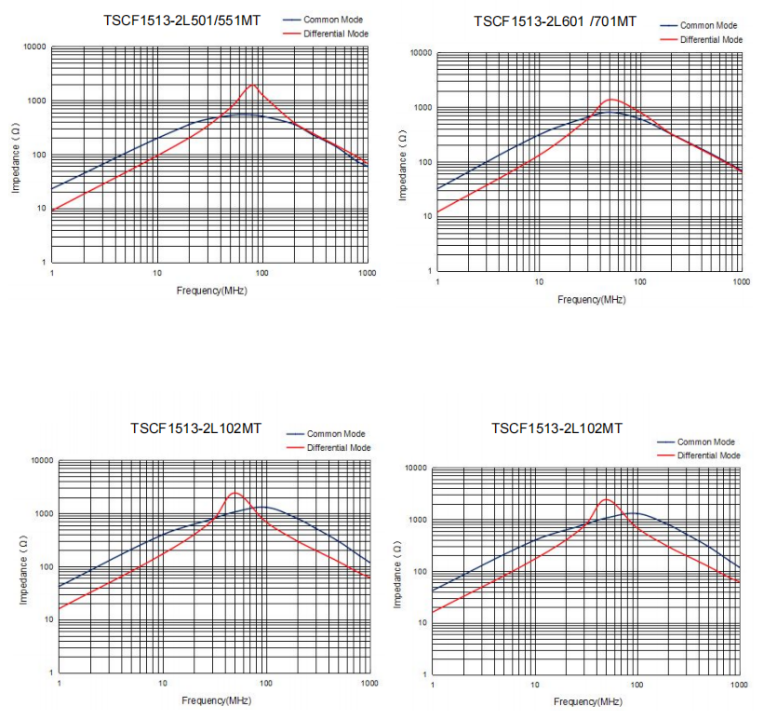

TSCF1513-2LSXMT電氣特征：

?

?

?
