一、方案描述

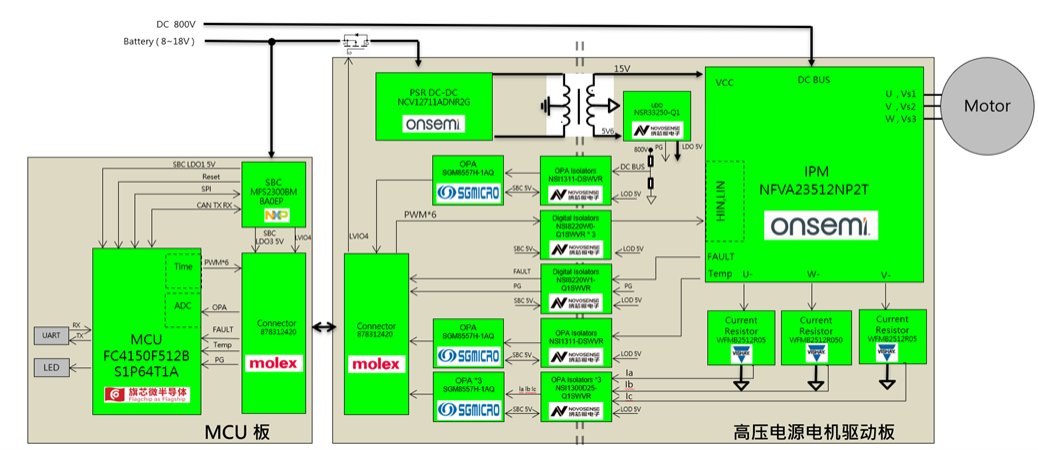

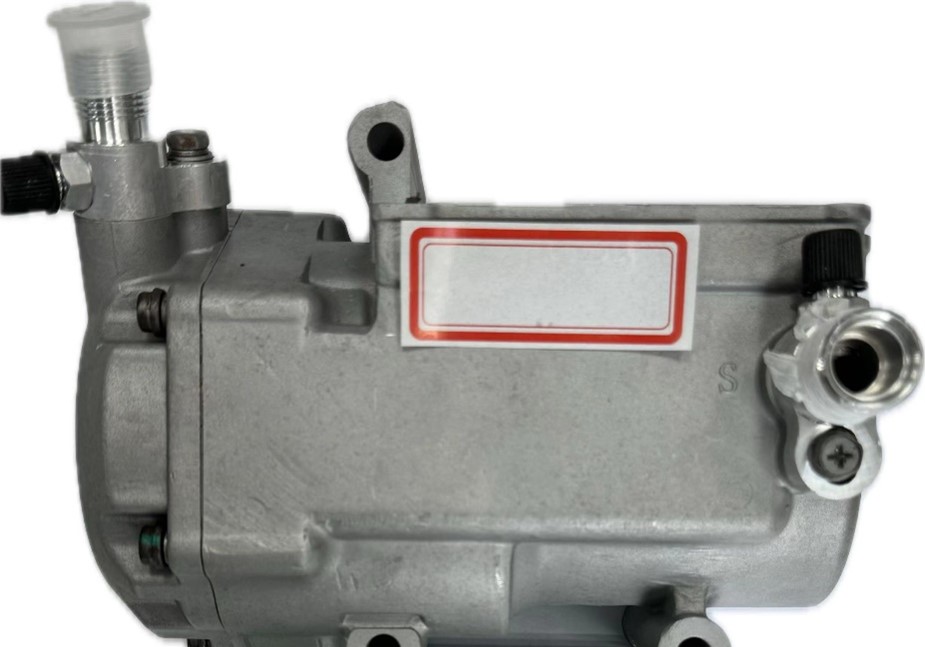

大聯大世平集團針對新能源電車 800v 平臺架構，推出基于 e-Compressor 空壓機應用方案。此方案主要由 Flagchip 的 MCU FC4150，NXP 的汽車安全系統基礎芯片(SBC) FS23，安森美的 IPM 模塊、PSR DC-DC 器件，圣邦微的 OPA，納芯微的隔離器件組成。用作驅動空調壓縮機，符合ASIL-B 功能安全等級。

硬件設計說明:

1.主控

采用的是旗芯微 FC4150F512BS1P64T1A，使用高性能的 ARM Cortex-M4 為內核的 32 位微控制器，最高工作頻率可達 150 MHz，內置高速存儲器，豐富的 I/O 端口和多種外設。

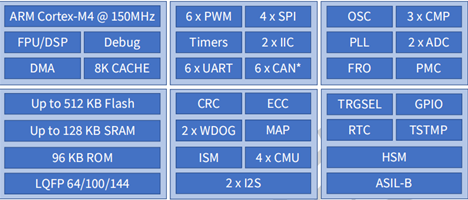

FC4150F512BS1P64T1A 框圖如下圖所示：

2. IPM

電機驅動部分，方案采用集成預驅與 6 顆 IGBT 管的 IPM 來做電機的電子換相控制。芯片采用的是 Onsemi 的 NFVA23512PN2T。NFVA23512PN2T 內置 3 個高速半橋高壓柵極驅動電路，集成了（1200V/35A）低損耗的 IGBT 管，內置高邊自舉二極管，最大支持 20Khz 的 PWM，死區最小時間為 2us，還提供多個模塊保護功能，包括欠電壓鎖定、過電流鎖定、驅動與集成電路的溫度監測和故障報告等，為汽車電機應用提供了一個全功能、高性能的逆變器。

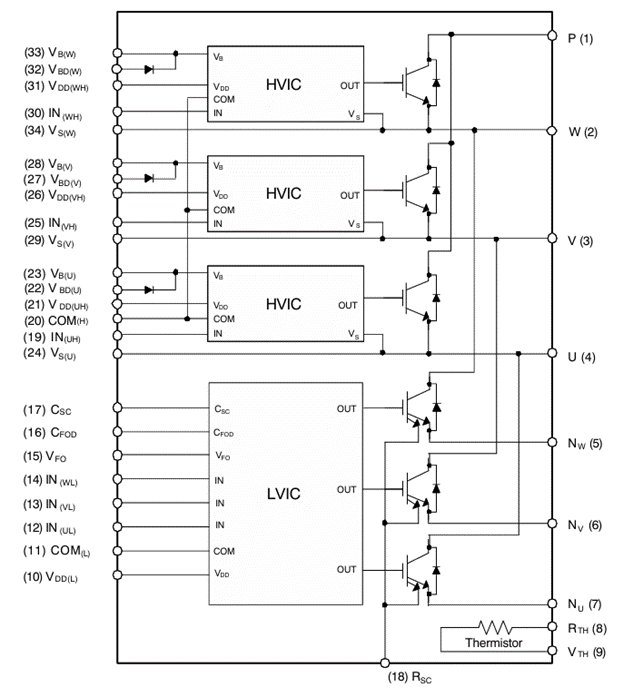

NFVA23512PN2T 框圖如下圖所示：

3. 電源設計

低壓電源供電部分,分為兩路，第一路采用反激隔離式 DC-DC 向 IPM-15V 與隔離器件的 VDD1 供電，另外一路采用 SBC 對 MCU 供電，并實時監控反激隔離式 DC-DC 的輸出電壓狀態。

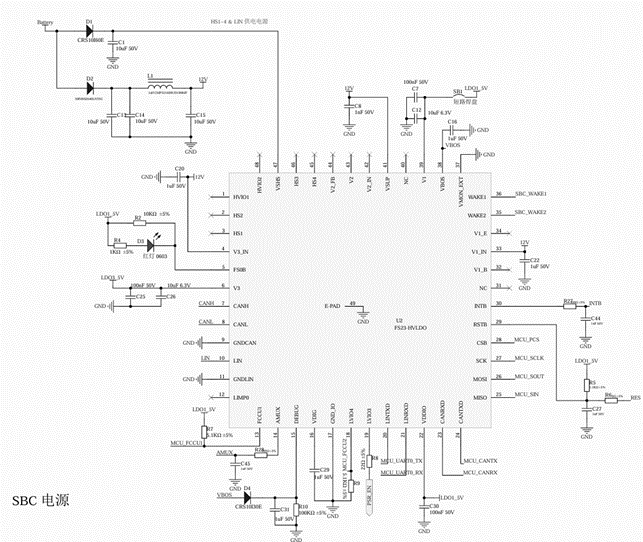

MCU 電源部分，采用了一顆帶有功能安全的電源管理芯片(ASIL-B)，它是恩智浦的 FS2300 ，FS2300 具有多路 LDO 輸出，另可選 BUCK 或外置 NPN 三級管的穩壓器型號，可為 MCU、SENSOR、外設IC和通信接口供電。FS2300 的監控診斷包括喚醒輸入、看門狗、復位、中斷，以及對電路診斷后的失效輸出等，并內置 CAN、LIN 模塊，這顆 FS2300 & FC4150 通過 SPI 通信，在系統運行時提供潛在的故障監測輸出，以提供增強的安全特性。

FS2300B 框圖如下圖所示：

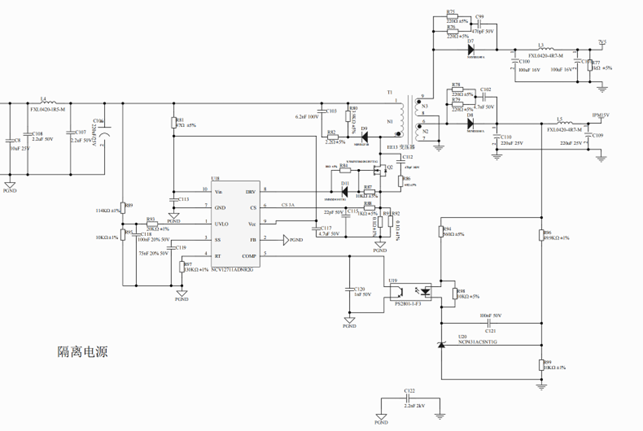

IPM 電源部分，采用 onsemi 的 NCV12711ADNR2G，它是一款固定頻率峰值電流模式 PWM 控制器，適用于隔離式 DC-DC 拓撲結構。該器件在 4V 至 45V 范圍內工作，無需輔助繞組?？刂破靼?a target="_blank">編程振蕩器，可在100 kHz 至 1 MHz 范圍內工作，并集成斜率補償以防止次諧波振蕩。此外，控制器還包括可編程軟啟動、輸入電壓欠壓鎖定保護和過功率保護（OPP）電路，可限制輸入電壓增加時電路的總功率能力。UVLO 引腳還具有關斷比較器，允許外部信號禁用開關，并將控制器置于低功耗狀態。NCV12711 還包含一系列保護特性，包括逐周期峰值電流限制、平滑頻率增加和基于定時器的過載保護。所有保護特性都會將器件置于故障模式，并具有 1 秒的自動恢復周期，以便在故障條件消除時允許系統恢復。

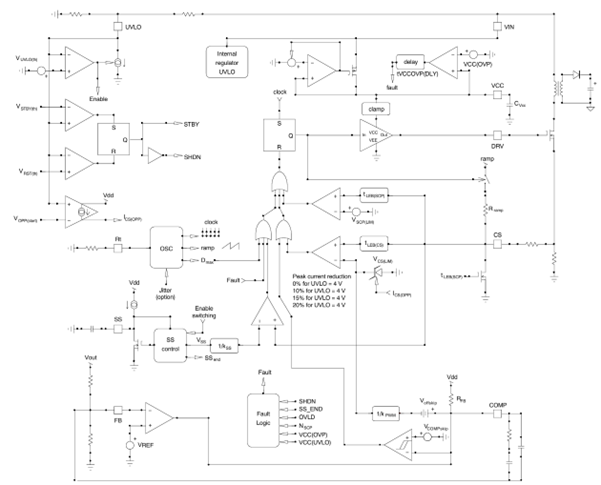

NCV12711ADNR2G 框圖如下圖所示：

4.數字隔離器

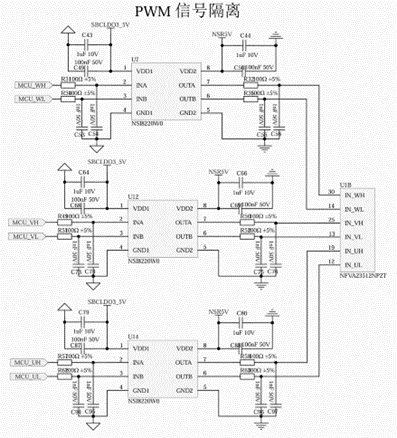

數字隔離器部分，方案采用納芯微的車規級 NSI8220W0 來傳輸 PWM 信號、反饋 VFO、LDO_PG 信號。NSI8220W0 的其特點如下：

電源電壓 2.5V-5.5V
傳輸速率 150Mbps
共模瞬變抗擾度 250kV/us
傳播延時 15ns
絕緣耐壓等級可選 3.5kVrms、5kVrms
AEC-Q100 1 級認證

5.電壓采樣隔離器

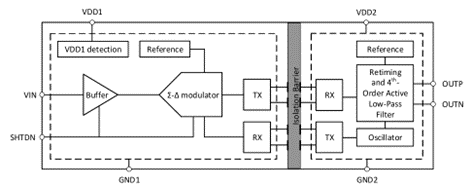

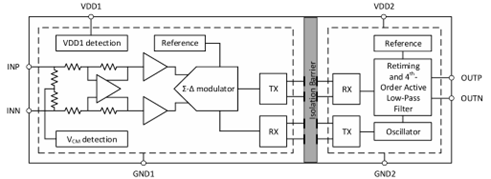

電壓采樣部分選用納芯微的 NSI1311來采樣母線電壓、IPM 溫度信號。NSI1311的其內部框圖與特點如下：

電源電壓 2.5V-5.5V
輸入電壓范圍 0.02-2V
輸入失調電壓 ±1.5mV
放大倍數 1
輸入阻抗高達 1GΩ
帶寬 300kHz
共模瞬變抗擾度 150kV/us
絕緣耐壓等級5kVrms
AEC-Q100 1級認證

6.電流采樣隔離器

電壓采樣部分選用納芯微的 NSI1300D25來對 IPM 的底邊管進行電流采樣。NSI1300D25的其內部框圖與特點下：

電源電壓 2.5V-5.5V
輸入電壓范圍 ±250mV
輸入失調電壓 ±0.2mV
放大倍數 8.2
帶寬 310kHz
共模瞬變抗擾度 150kV/us
絕緣耐壓等級5kVrms
AEC-Q100 1級認證

7.OPA

運算放大器部分，方案采用圣邦威的車規級 SGM8557H-1AQ 來對電壓、電流采樣隔離器輸出的差分信號轉化為單端輸出供 MCU ADC 外設采樣。SGM8557H-1AQ 的其特點如下：

電源電壓 2.7V-5.5V
輸出驅動能力高達 230mA
軌至軌輸出
輸入失調電壓 15uV
15MHz的增益帶寬和7.5V/us 的壓擺率
AEC-Q100 1 級認證

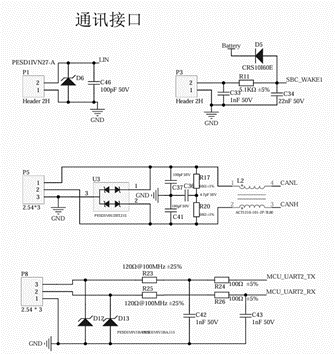

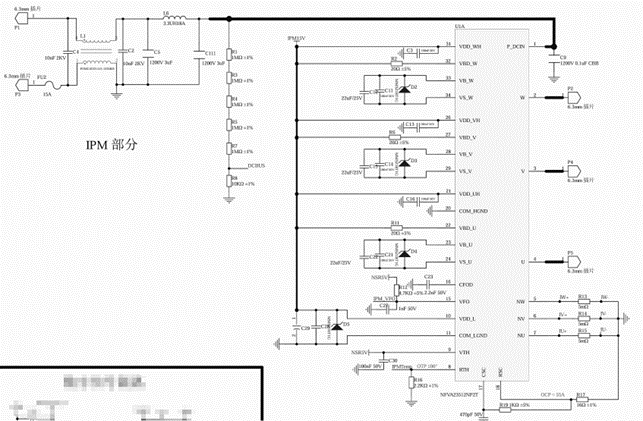

方案原理圖：

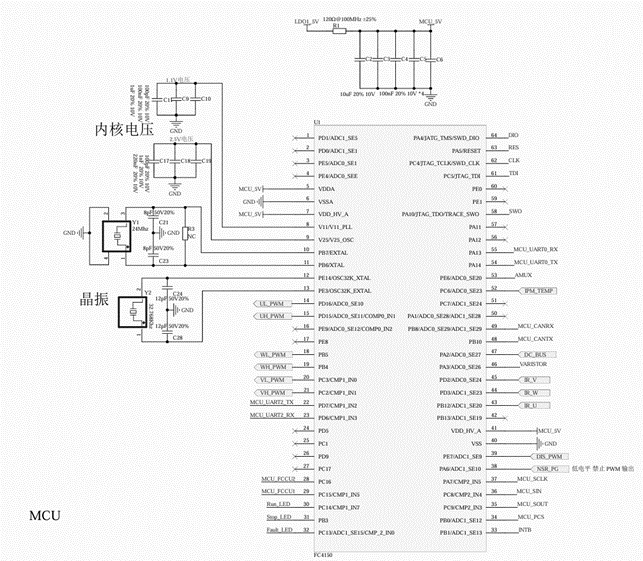

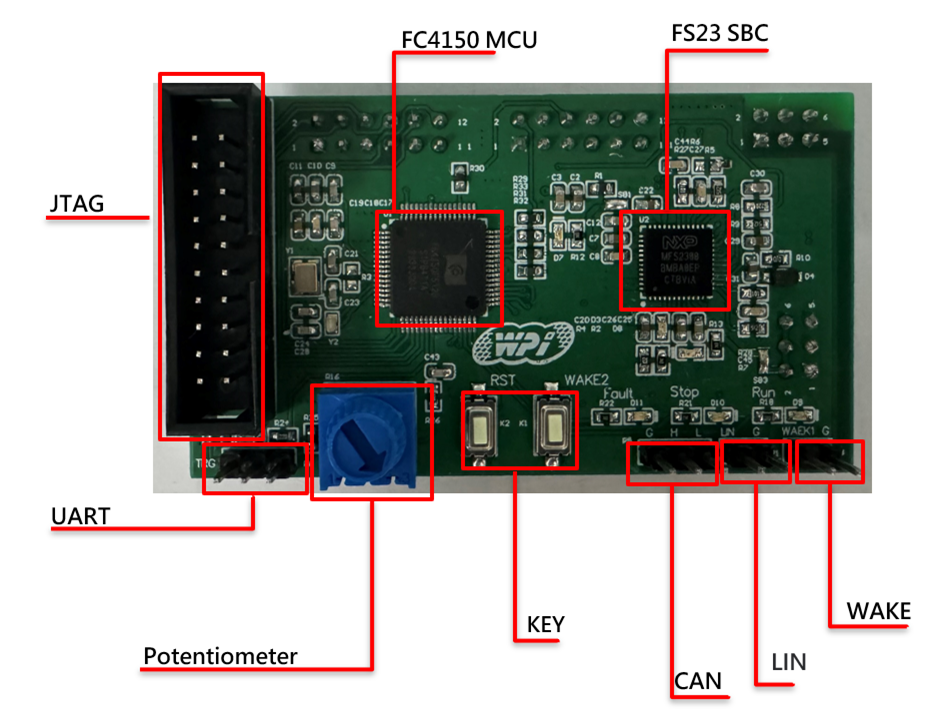

1.MCU 板

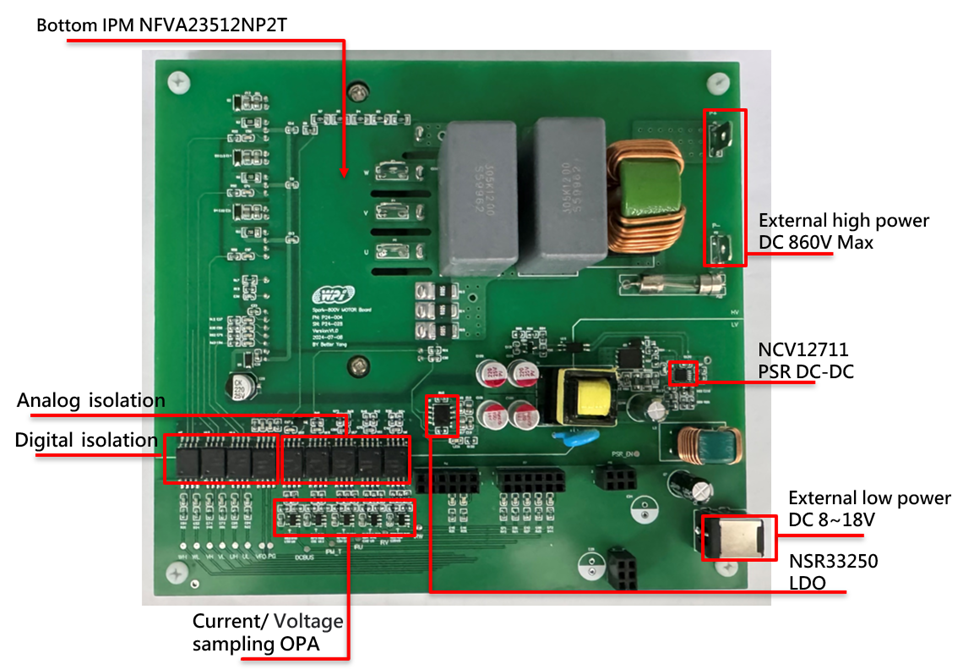

2.高壓電機驅動板

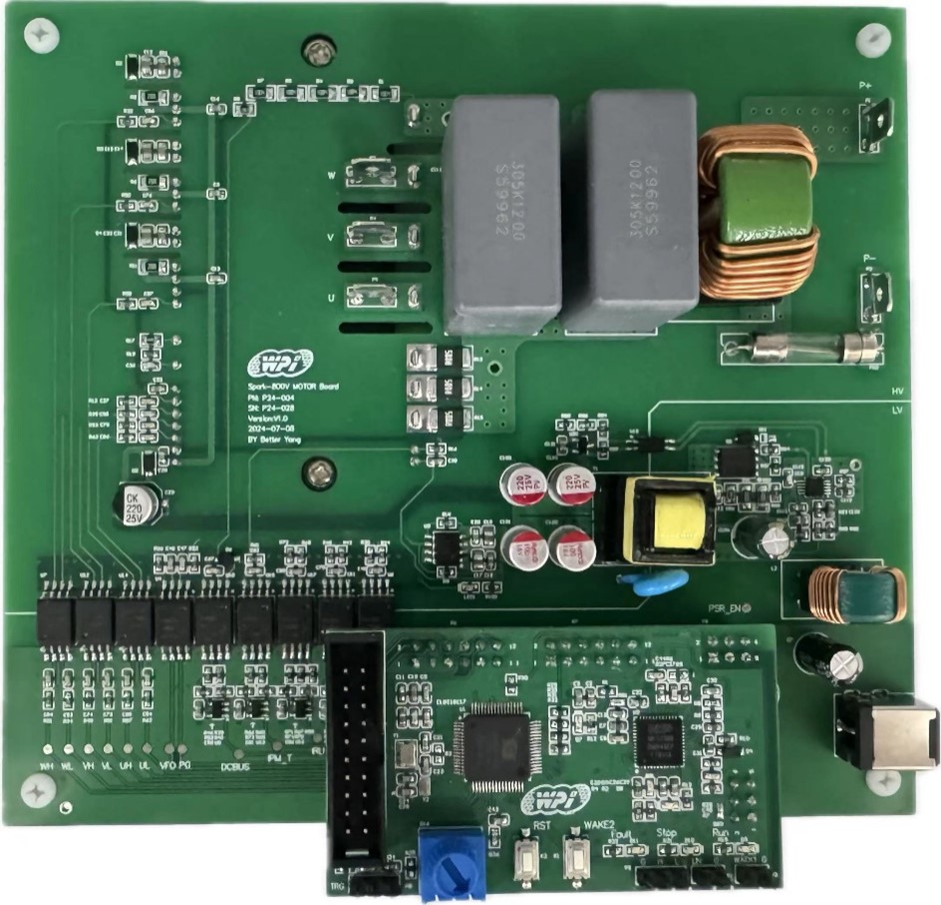

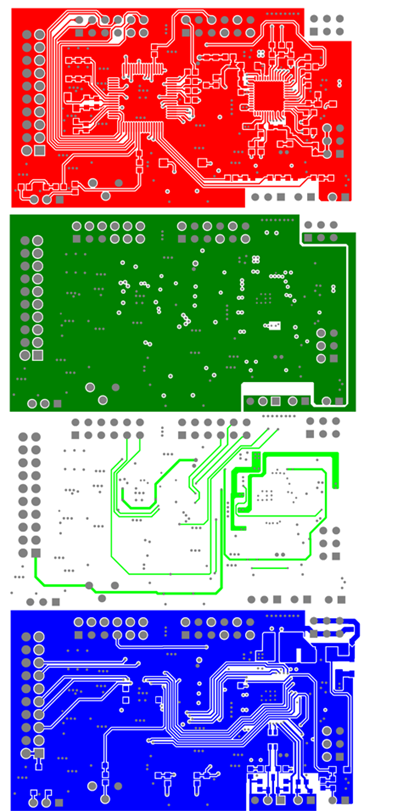

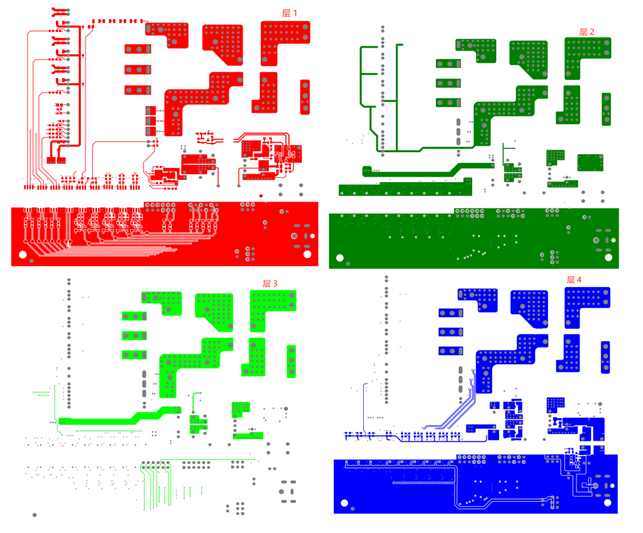

PCB Layout：

1. MCU 板

2.高壓電機驅動板

軟件設計說明:

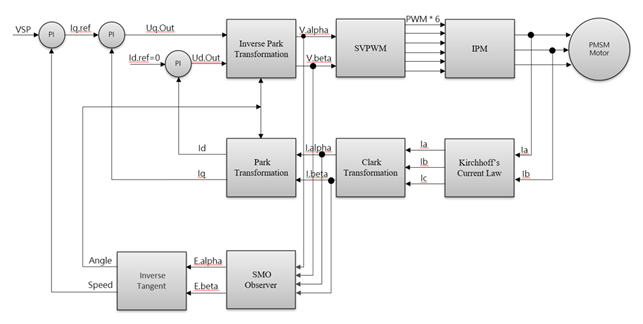

方案軟件部分采用世平 Sensorless FOC 雙電阻采樣的軟件庫架構，通過板載電位器給定速度命令使電機旋轉。軟件采用雙環控制（電流環+速度環），矢量控制的框圖如下圖所示：

1. SVPMM

空間矢量脈寬調制（SVM）是 FOC 的基礎，是根據其所在扇區選擇非零矢量與零矢量合成而成，有五段式、七段式、混合式。七段式開關次數較多，但諧波較??；五段式開關次數是七段式的一半，但諧波較大，代碼采用的是七段式。其實現流程大致如下：

① 判斷合成矢量所在扇區

② 計算相鄰矢量作用時間

③ 計算各橋臂導通時間

④ 得到各相 PWM 占空比

⑤ 更新相應寄存器值

2. Current Sensing

在電流環，軟件中的電流采樣選擇雙電阻采樣，通過采樣 V 和 W 相的下橋臂電阻上的壓降，再用基爾霍夫電流定律計算第三相（U 相）的電流。

3. FC4150 外設間的相互配合

在 FOC 控制中 FTU 需要產生中心對齊的 PWM 信號，在重新裝載計數值時，FTU 支持產生重新裝載的觸發信號用于通知 2 個 PTIMER 開始計時，當 PTIMER 計時到 PWM 的中心點時，PTIMER 產生觸發信號通知 ADC 進行采樣，采樣完成后發生 ADC 中斷得到三相電流，FOC 算法函數開始計算下一周期各個通道的 PWM 占空比，從而完成對電機的磁場定向控制。
