關于如何利用武漢彥陽九號保護板15S100A保護板做一個九號機械師一電池
電池為48V60AH，13串三元，首先把電池包焊接好，然后開始組裝保護板，打開彥陽規格書解讀接線方式，首先找到13串的接線方式。

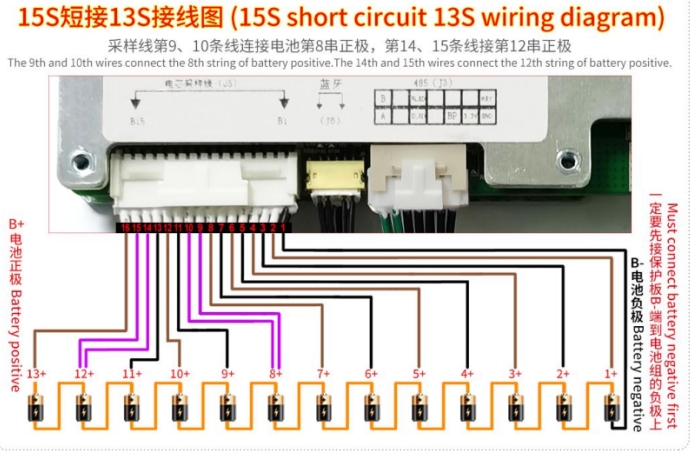

先焊接采樣線，首先數一下采樣線根數（一共16根），最右端的黑色采樣線接待電池包的總負極，相鄰的第2跟接到第一串的的正極，依次往后接，重點注意第9和10根線接到第8串的正極，四14和15根線接到第12串的正極，第16根線接到第13串的正極。

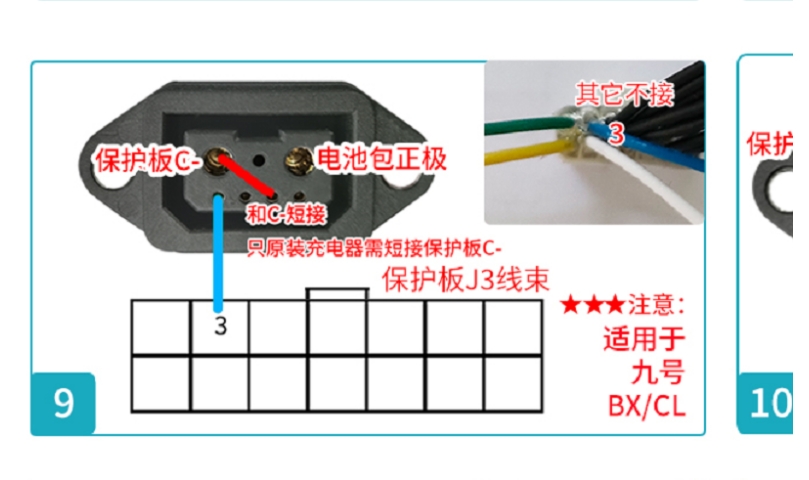

第二步：首先找到保護板功能口的3號線和座子的上的針腳連接起來，同時如上圖把C-和第3個針腳連接起來。
第三步：焊接動力線，找到保護板上的B-標識與電池包的總負極連接，找到保護板上的C-與電池上的母座連接起來，找到電池母座正極與電池包的總正極動力線連接起來。
整個電池包保護板安裝完畢后裝到電池殼子里面

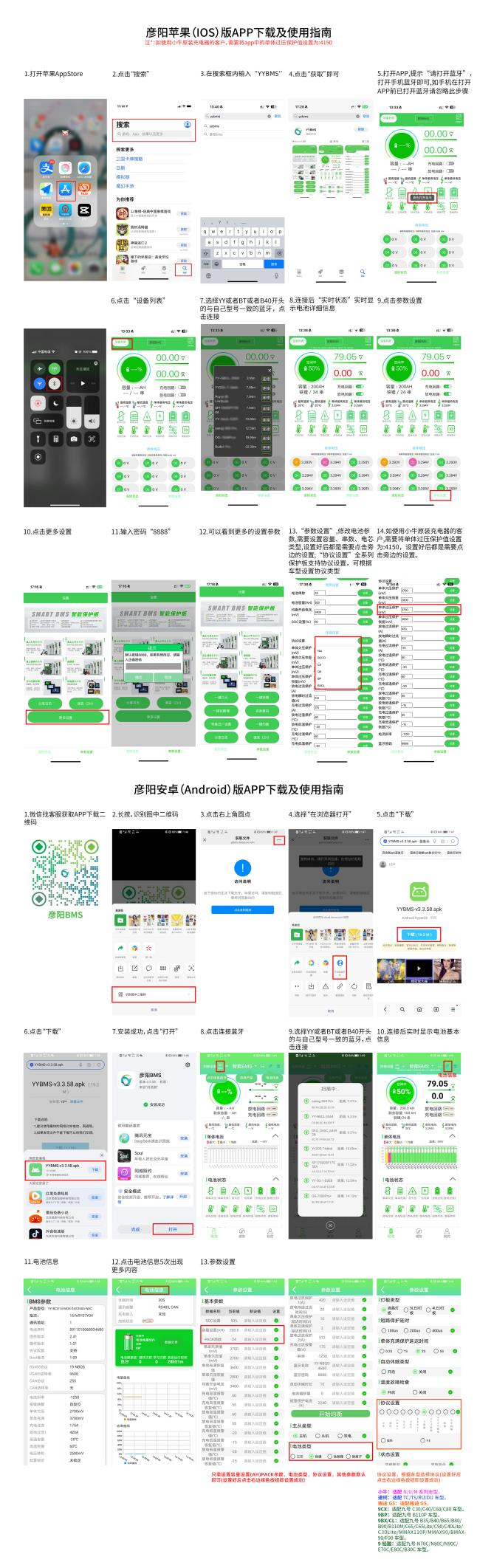

第四步：查看電池信息，按照下面的操作方式進行操作，然后把電池串數改成13串，容量改成60AH
