A5M36SG239 帶自動偏置控制的氣流功率放大器模塊技術手冊
A5M36SG239是完全集成的Doherty功率放大器模塊，適用于要求小規格、高性能的無線基礎設施應用。它適用于mMIMO系統、室外小型小區和低功耗射頻拉遠應用。該成熟的LDMOS和GaN功率放大器專為TDDLTE和5G系統而設計。該模塊包括一個自動偏置功能，可在上電時自動設置晶體管偏置，以及一個監測溫度的集成傳感器。可以通過I^2^C或SPI與該模塊通信。
數據手冊：*附件：A5M36SG239 帶自動偏置控制的氣流功率放大器模塊技術手冊.pdf
特性
- 2級模塊解決方案，包括作為驅動器的LDMOS集成電路和GaN末級放大器
- 先進的高性能內部封裝Doherty
- 完全匹配（50歐姆輸入/輸出，直流阻塞）
- 適用于復雜度較低的數字線性化系統
- 減少存儲效應，提高線性化誤差向量幅度
- 上電時自動偏置
- 溫度感測
- 數字接口（I^2^C或SPI）
- 用于設置偏置條件的嵌入式寄存器和DAC
- Tx Enable控制引腳用于TDD操作
- 符合RoHS規范

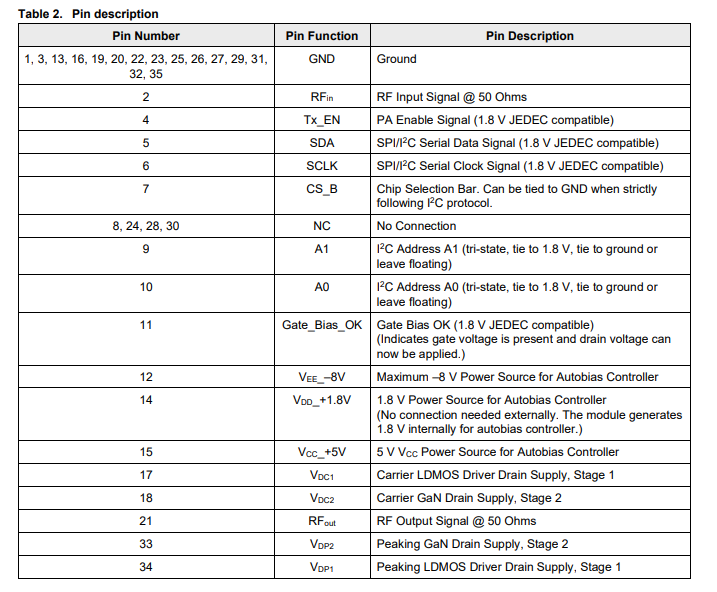

引腳圖和功能描述

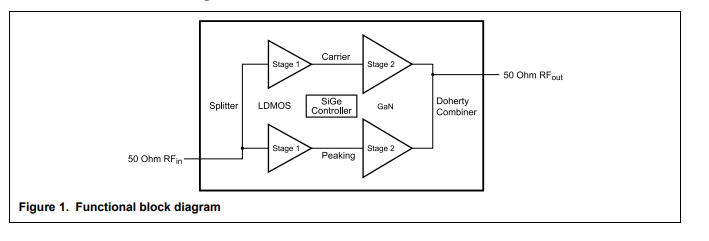

功能方框圖

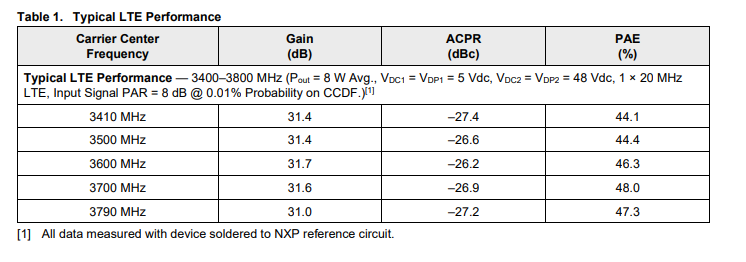

典型性能
