一、項目背景

在汽車制造行業，某汽車零部件制造企業正在建設一條高度自動化的汽車車身焊接生產線。該生產線上，三菱PLC作為CCLinkIE協議的主站，用于控制和管理生產線的整體流程；而生產線上的各種高精度焊接設備、傳感器以及I/O模塊等則采用了EtherCAT協議。由于協議之間的不兼容，導致三菱PLC無法直接與EtherCAT設備進行有效的通信和數據交互，生產過程的自動化程度和生產效率受到了限制。

二、解決方案

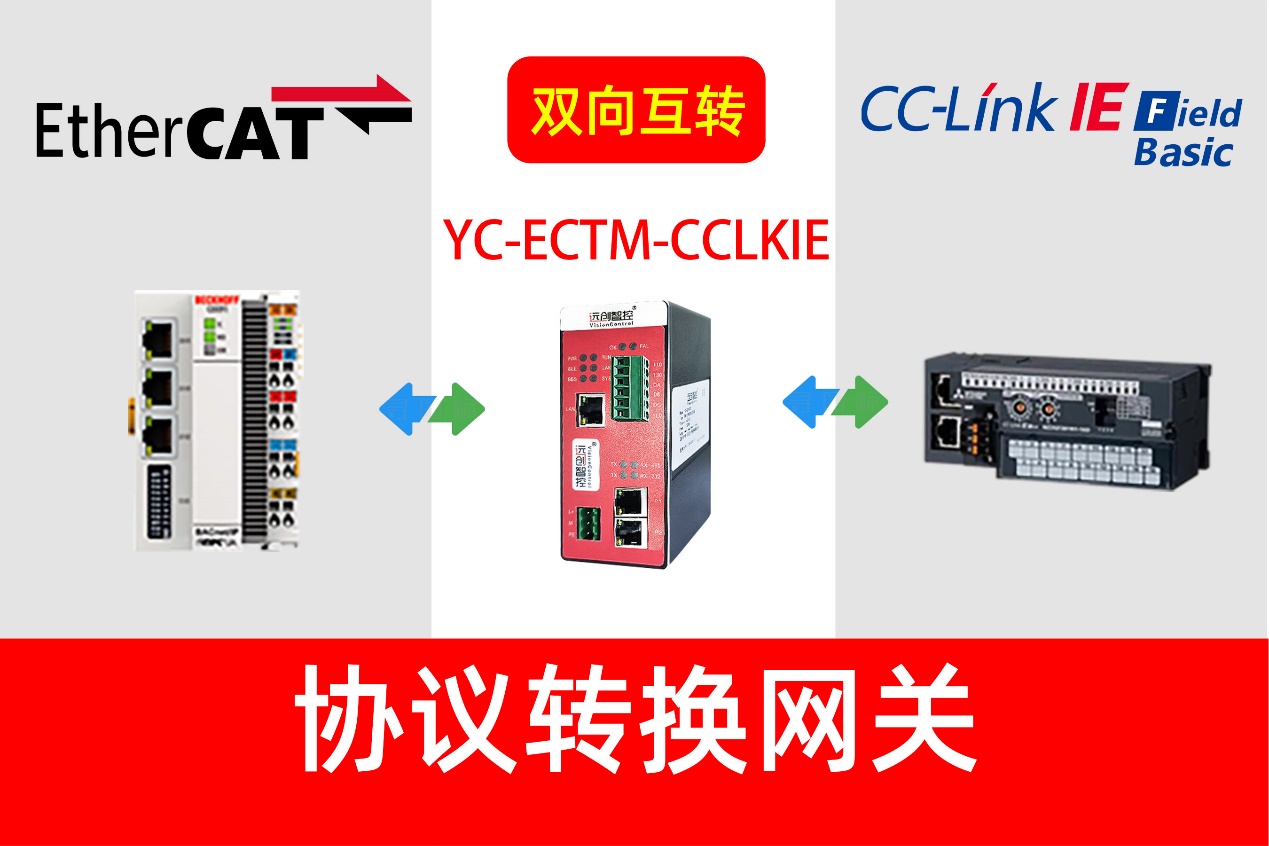

經過詳細的調研和評估，該企業決定采用遠創智控的CCLinkIE轉EtherCAT協議轉換網關來解決這一問題。YC-ECTM-CCLKIE網關一端連接CCLinkIE協議的三菱PLC，另一端接入EtherCAT網絡中的設備，實現兩種協議之間的無縫轉換和數據交互，從而將CCLinkIE設備和EtherCAT設備集成到一個統一的控制系統中，提高整個生產系統的自動化水平和生產效率。

三、設備選型

·CCLinkIE協議主站：選用三菱的PLC作為CCLinkIE協議的主站，其具備強大的處理能力和豐富的CCLinkIE通信功能，可穩定地與各個從站設備進行通信。

·EtherCAT協議I/O模塊：采用倍福的EL系列EtherCATI/O模塊，如EL1008數字量輸入模塊、EL2008數字量輸出模塊等，這些模塊支持EtherCAT協議，能夠與YC-ECTM-CCLKIE網關進行穩定的通信。

·協議轉換網關：遠創智控的YC-ECTM-CCLKIE作為CCLinkIE從站和EtherCAT主站，實現兩種協議的無縫對接。

四、系統架構

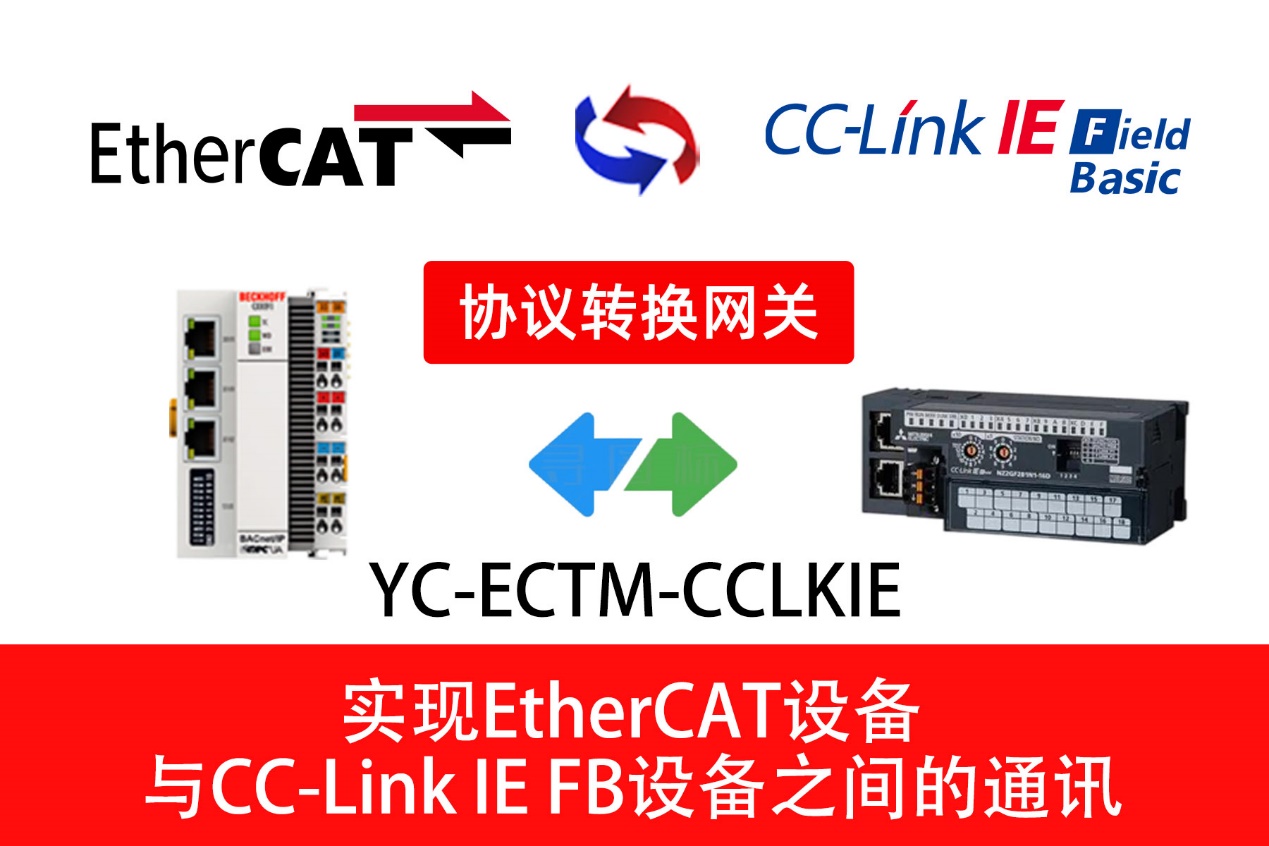

三菱PLC通過CCLinkIE網絡與遠創智控CCLinkIE轉EtherCAT協議轉換網關相連，網關再與倍福的EtherCATI/O模塊的EtherCAT接口相連接。同時，配置上位機監控系統，通過CCLinkIE網絡與三菱PLC主站相連，實現對整個生產過程的集中監控和管理。

五、配置與調試

1.網關配置

·連接設備：正確連接CCLinkIE轉EtherCAT協議轉換網關的電源，通過CCLinkIE網絡口將其與電腦相連，給網關上電。

·配置軟件：打開遠創智控提供的配置軟件，設置軟件使用的IP地址，將電腦的IP地址與網關的IP地址設置為同一網段。

·讀取配置：點擊菜單欄“工具——在線”，在彈出的窗口中選擇“讀取配置”，點擊“讀取配置”按鈕，顯示網關目前的實際配置。

·參數設置：根據現場設備的通信要求，填寫需要設置的CCLinkIE和EtherCAT參數，如CCLinkIE的設備名稱、IP地址，EtherCAT的輸入輸出字節數等。

·寫入配置：點擊“寫入配置”按鈕，完成網關的配置。設置完畢后，重新給網關供電，使配置生效。

2.三菱PLC配置在三菱PLC中，使用GXWorks3軟件進行編程。根據CCLinkIE轉EtherCAT協議轉換網關的GSD文件，將其添加到GXWorks3的設備管理器中，配置CCLinkIE主站與網關從站之間的通信參數，確保數據能夠正確地在PLC和網關之間傳輸。同時，編寫PLC程序，實現對EtherCATI/O模塊的控制邏輯，以及對EtherCAT設備反饋的數據的處理和上傳。

3.倍福EtherCATI/O模塊配置在倍福的EtherCATI/O模塊中，根據YC-ECTM-CCLKIE網關的ESI文件，將其添加到TwinCAT的設備管理器中，配置EtherCAT從站與網關主站之間的通信參數，確保數據能夠正確地在I/O模塊和網關之間傳輸。同時，編寫PLC程序，實現對生產線上設備的控制邏輯，以及對生產數據的采集和處理。

4.系統調試完成上述配置后，開始進行系統調試。首先，檢查各個設備的電源和通信連接是否正常，通過網關的指示燈狀態初步判斷設備的上電和通信情況。然后，在三菱PLC中運行程序，觀察倍福EtherCATI/O模塊是否能夠按照預期進行動作，如設備的啟動、停止和信號變化是否正常，同時檢查上位機監控系統是否能夠?qū)崟r地顯示I/O模塊的運行數據和狀態信息。若發現存在問題，如數據傳輸錯誤、設備不響應等，通過使用調試工具如Wireshark等對通信數據進行抓包分析，排查故障原因，如參數設置錯誤、接線問題等，并及時進行調整和修復。

六、應用效果

1.實現數據交互：通過CCLinkIE轉EtherCAT協議轉換網關，成功實現了CCLinkIE協議的三菱PLC與EtherCAT協議的倍福I/O模塊之間的實時數據交互，解決了協議不兼容的問題，使生產數據能夠及時準確地在不同設備之間傳遞。

2.提高生產效率：生產數據采集系統能夠?qū)崟r監測焊接設備、傳感器等EtherCAT設備以及CCLinkIE設備的運行狀態和生產數據，為生產過程的優化提供了有力的數據支持。同時，PLC對設備的精確控制，確保了生產設備的高效運行，生產效率提高了約20%。

3.提升產品質量：對設備的精確控制使得生產過程更加平穩，生產工藝的穩定性得到增強，產品質量一致性顯著提高，產品次品率降低了約15%。

4.便于維護管理：上位機監控系統能夠?qū)崟r監測生產線上各個設備的運行狀態和參數，當設備出現故障時，能夠快速定位故障點，為維護人員提供準確的信息，縮短了維修時間，提高了設備的可利用率。同時，通過對歷史數據的分析，還可提前預測設備的潛在故障，進行預防性維護，進一步降低了設備的維修成本和停機時間。

七、總結與展望

遠創智控CCLinkIE轉EtherCAT協議轉換網關在汽車制造企業生產線的成功應用，有效地解決了CCLinkIE協議與EtherCAT協議之間的通信難題，為企業帶來了顯著的經濟效益和生產效益。未來，隨著工業自動化技術的不斷發展和工業物聯網的深入推進，協議轉換網關等設備將在更多的工業領域發揮重要作用，促進不同設備之間的互聯互通和協同工作，推動制造業向智能化、數字化方向轉型升級。該企業在此次成功應用的基礎上，將繼續探索和拓展協議轉換網關在其他生產環節和設備中的應用，進一步提升企業的生產自動化水平和核心競爭力。

（具體內容配置過程及其他相關咨詢可聯系付工。）
