LMV84x-Q1 器件是低電壓和低功耗運算放大器，在 2.7V 至 12V 電源電壓范圍內工作，具有軌至軌輸入和輸出功能。其低失調電壓、低電源電流和 CMOS 輸入特性使得它們非常適合高阻抗傳感器接口和電池供電的 應用。

數據手冊：*附件：LMV841-Q1 汽車類、CMOS 輸入、RRIO、寬電源電壓范圍運算放大器技術手冊.pdf

單 LMV841-Q1 采用節省空間的 5 引腳 SC70 封裝，雙 LMV842-Q1 采用 8 引腳 VSSOP 和 8 引腳 SOIC 封裝，而四 LMV844-Q1 采用 14 引腳 TSSOP 和 14 引腳 SOIC 封裝。這些小型封裝是空間受限型 PCB 和便攜式電子產品的理想解決方案。

LMV841-Q1、LMV842-Q1 和 LMV844-Q1 針對汽車市場引進了增強型制造和支持流程，包括缺陷檢測方法。可靠性鑒定符合 AEC-Q100 標準中定義的要求和溫度等級。

特性
? 具有符合 AEC-Q100 汽車認證測試指南的以下特
性：
– Device Temperature Grade 1: –40°C to
+125°C Ambient Operating Temperature
– Device HBM ESD Classification Level 2
– 器件 CDM ESD 分類等級 C3
? 除非另有說明，否則
TA = 25°C 時的典型值為 V

• = 5V。
  ? 小型 5 引腳 SC70 封裝 (2.00mm × 1.25mm ×
  0.95mm)
  ? 寬電源電壓范圍：2.7V 至 12V
  ? 可在 3.3V、5V 和 ±5V 額定電壓下工作
  ? 低電源電流：每通道 1mA
  ? 單位增益帶寬：4.5MHz
  ? 開環增益：133dB
  ? 輸入失調電壓：最大值為 500μV
  ? 輸入偏置電流：0.3pA
  ? CMRR 為 112dB，PSSR 為 108dB
  ? 輸入電壓噪聲：20nV/√Hz
  ? 溫度范圍：?40°C 至 125°C
  ? 軌至軌輸入和輸出 (RRIO)
  引腳功能和配置

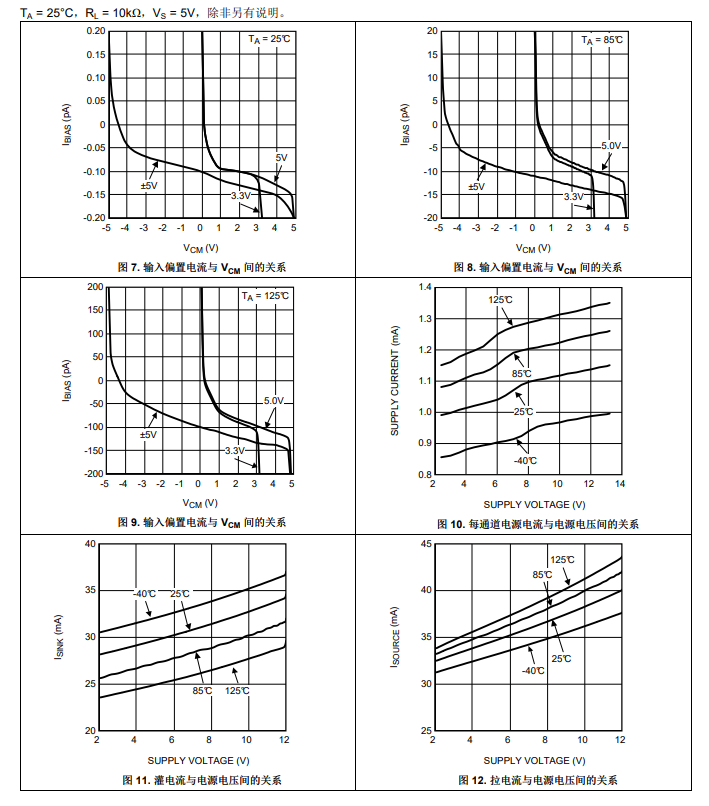

典型特性

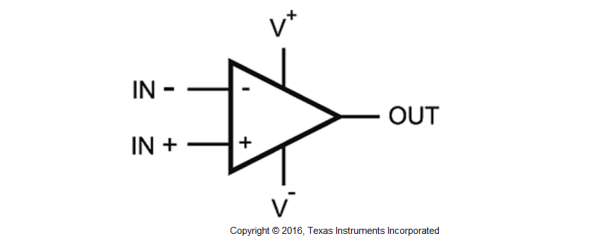

功能方框圖

應用
? 高阻抗傳感器接口
? 電池供電儀表
? 高增益和儀表放大器
? DAC 緩沖器和有源濾波器
