OPA564是一款低成本、大電流運算放大器，非常適合將高達1.5A的電流驅動到無功負載中。高轉換速率提供1.3MHz全功率帶寬和出色的線性度。這些單片集成電路在要求苛刻的電力線通信和電機控制應用中提供了高可靠性。

數據手冊：*附件：OPA564 1.5A、24V、17MHz 功率運算放大器技術手冊.pdf

OPA564可在7V至24V的單電源或±3.5V至±12V的雙電源下運行。在單電源操作中，輸入共模范圍延伸到負電源。在最大輸出電流下，寬輸出擺幅提供20VPP（IOUT=1.5A）的能力，標稱24V電源。

OPA564具有內部保護功能，可防止過熱和電流過載。它旨在提供準確的、用戶選擇的電流限制。提供兩個標志輸出；一個表示電流限制，第二個表示熱過熱狀態。它還有一個啟用/關閉引腳，可以強制低電平關閉輸出，有效地?cái)嚅_負載。

OPA564采用熱增強型表面貼裝PowerPAD?封裝（HSOP-20），可在封裝的頂側或底側選擇熱墊。兩種版本的操作都規定在工業溫度范圍內，即-40°C至+85°C。

特征
高輸出電流：1.5A
寬廣的電源范圍：
-單電源：+7V至+24V
-雙電源：T3.5V至+12V
大輸出擺幅：20V，1.5A時p
完全受保護：
-過熱停機
-電流限值可調
診斷標志：
-過電流
-過熱停機
輸出啟用/關機控制
高速：
增益帶寬積：17 MHZ
一
10V全功率帶寬，P：
1.3MHz
-轉換率：40V/us
結溫二極管
監控
HSOP-20 PowerPADT封裝
(底部和頂部熱墊版本)

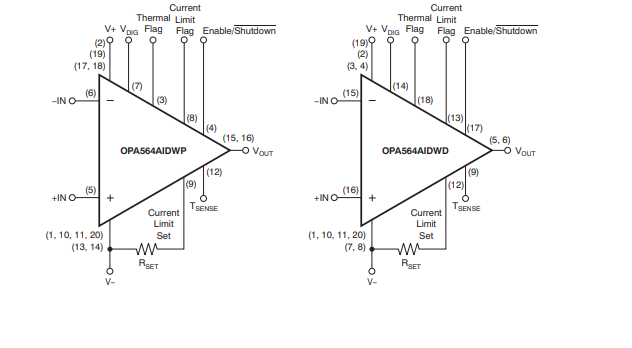

引腳功能和配置

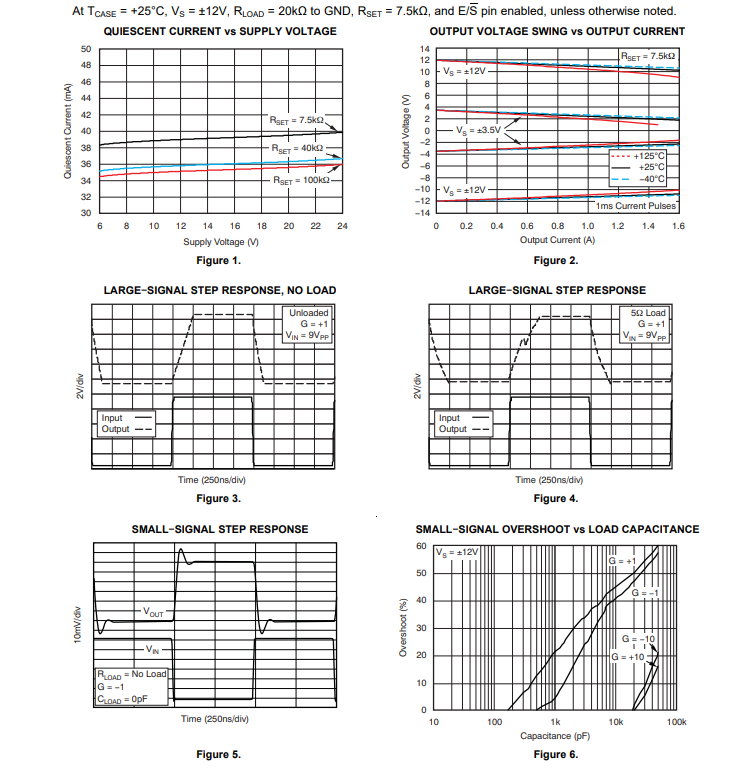

典型特性

功能方框圖

應用
電力線通信
閥門、執行器驅動器
VCoM驅動程序
馬達驅動器
音頻功率放大器
電源輸出放大器
測試設備放大器
換能器勵磁
激光二極管驅動器
通用線性功率
助推器
