近日湖南有企業送修一臺泰克MDO3024示波器，故障表現為開機過程中黑屏。 對儀器進行初步檢測，故障與客戶描述一致。

維修案例：Tektronix泰克MDO3024示波器開機過程中黑屏維修

一、報修故障：開機過程中黑屏

二、儀器外觀檢測：正常

三、故障檢測及判斷：

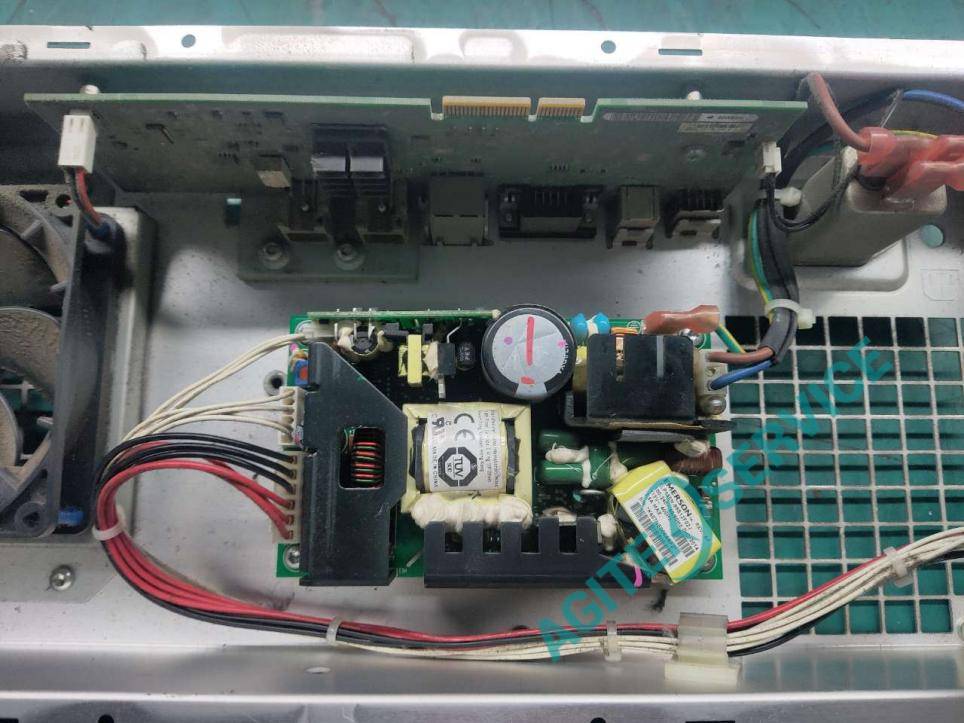

開機測試，上電自動開機，開機半分鐘左右黑屏，用功率計檢測，開機瞬間功率50W，黑屏瞬間功率掉到1W。由此判斷為電源故障，拆機檢測。確定為主電源模塊問題。

四、維修：

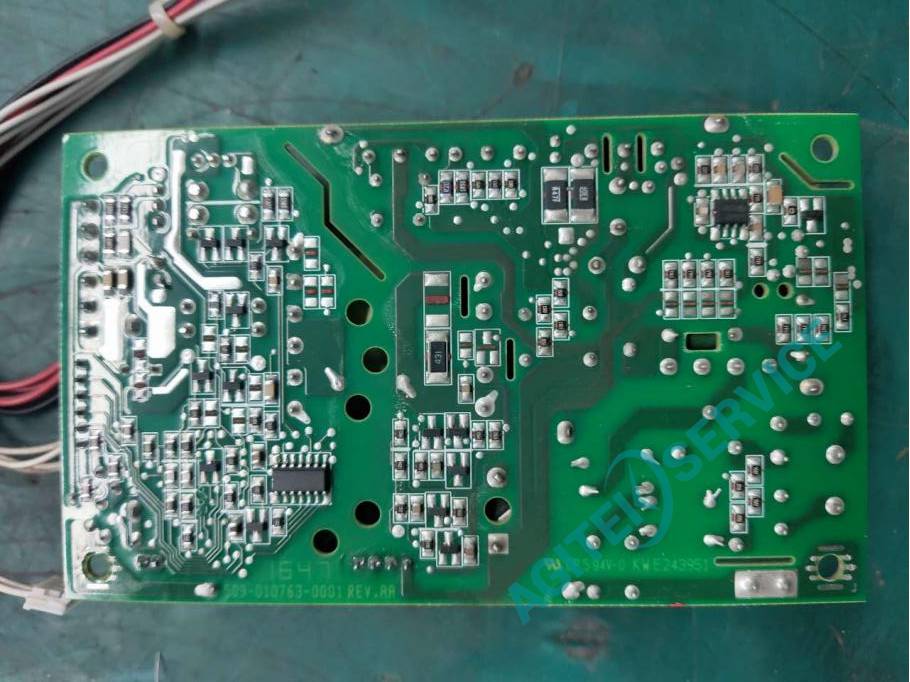

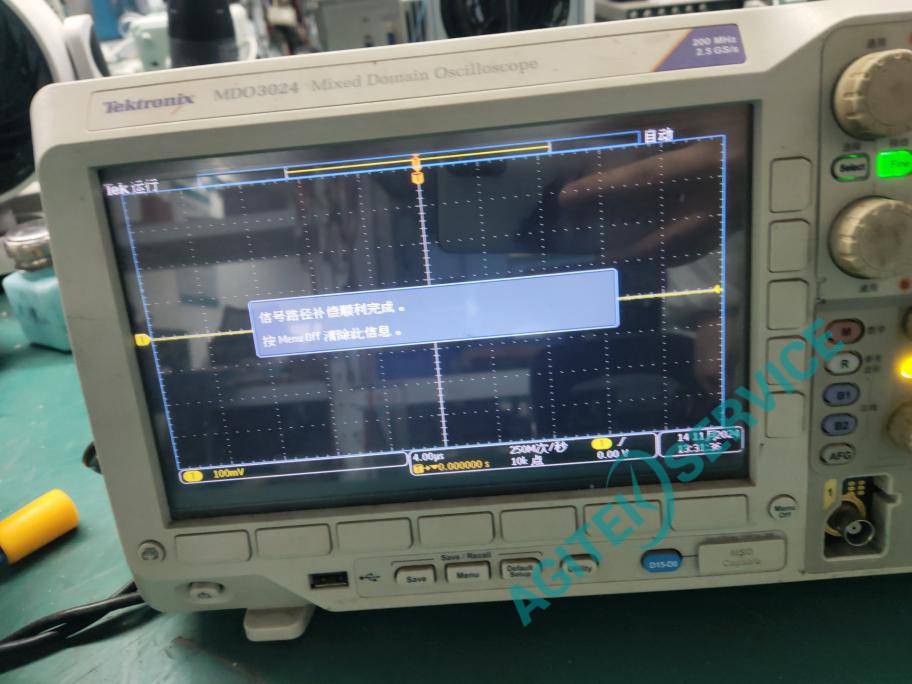

主電源模塊由于長期使用，導致器件性能下降，導致開機溫度升高后自動斷電關機，更換損壞器件，清理電源積灰。裝機上電測試，開機正常，自檢自校準通過，指標正常。

五、泰克MDO3024示波器可維修故障：

1.無法開機；

2.輸入阻抗異常；

3.無基線或無信號；

4.帶寬不足；

5.顯示問題：包括花屏、黑屏等；

6.按鍵無反應或調節旋鈕無響應；

7.不認存儲介質或與控制系統聯機問題；

8.自動重啟；

9.其他故障等。

六、泰克MDO3024示波器使用注意事項：

1.正確連接探頭和地線：

確保示波器的探頭和地線正確連接，以避免測量誤差和損壞示波器。

嚴禁用手或身體其他部位碰觸示波器通道接口，防止靜電損傷。

2.合理選擇帶寬和采樣率：

根據待測信號的頻率范圍和特性，合理選擇示波器的帶寬和采樣率，以避免信號失真或信息丟失。

3.設置合適的量程：

合理選擇示波器的垂直和水平量程，以適應不同的信號水平和時間尺度。

4.定期校準和維護：

定期對示波器進行校準和維護，以確保其測量的準確性和穩定性。

保持示波器的清潔和良好的工作環境，避免灰塵和污垢影響示波器的性能。

5.正確操作控制面板：

熟悉示波器的控制面板和按鍵功能，正確操作示波器以避免誤操作導致故障。

6.注意用電安全：

使用示波器原裝電源線，并確認電網穩定。

開機時先插上AC電源線，再按開機鍵開機；關機時先按關機鍵關閉示波器，再拔掉AC電源線。

7.保護示波器免受損壞：

避免將示波器暴露在極端溫度、濕度或振動環境中。

避免使用不當?shù)奶筋^或附件，以免損壞示波器的輸入電路。

8.備份數據和系統：

定期備份示波器的數據和系統，以防數據丟失或系統崩潰。
