該系列教程前面幾篇文章都是為開發做準備，本文正式進入開發階段，基于 e2 studio 創建RA8工程，并點亮一個LED。

準備工作

正式開始創建RA8工程之前，還是簡單提一下“準備工作”，本系列教程以Windows系統下e2 studio V5.8.0、瑞薩RA8D1單片機為例。

1、下載安裝e2 studio開發工具

前面文章《瑞薩 RA8 開發環境搭建》有提到具體的下載和安裝方法。

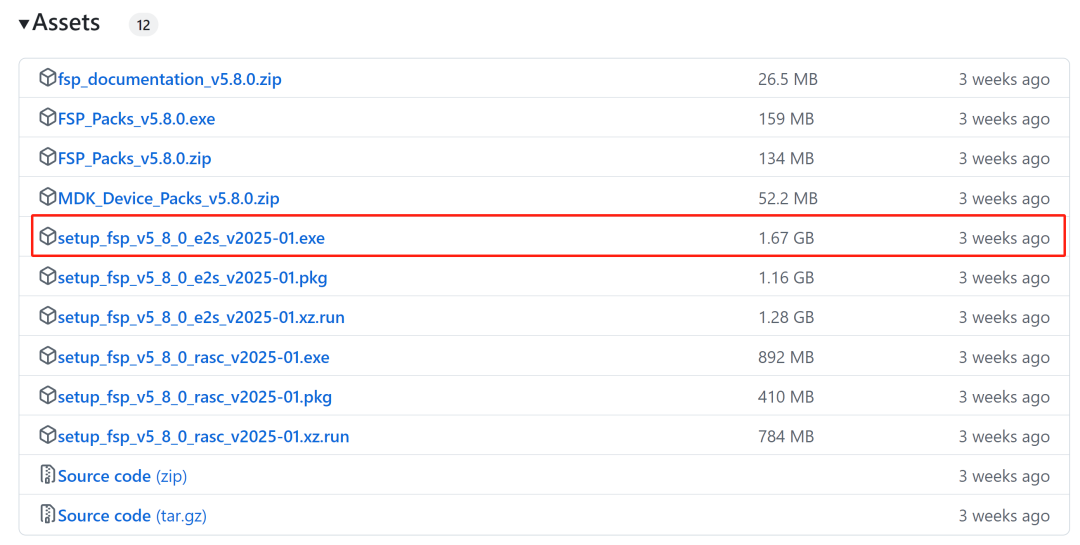

e2 studio瑞薩GitHub下載地址：

https://github.com/renesas/fsp/releases

2、準備開發板和下載調試器

• 下載調試器：J-Link
• 瑞薩RA8開發板

瑞薩官方推出的開發板，很多都自帶有J-Link調試器，比如，本文基于瑞薩CPKCOR-RA8D1B 開發板就自帶有J-Link調試器。

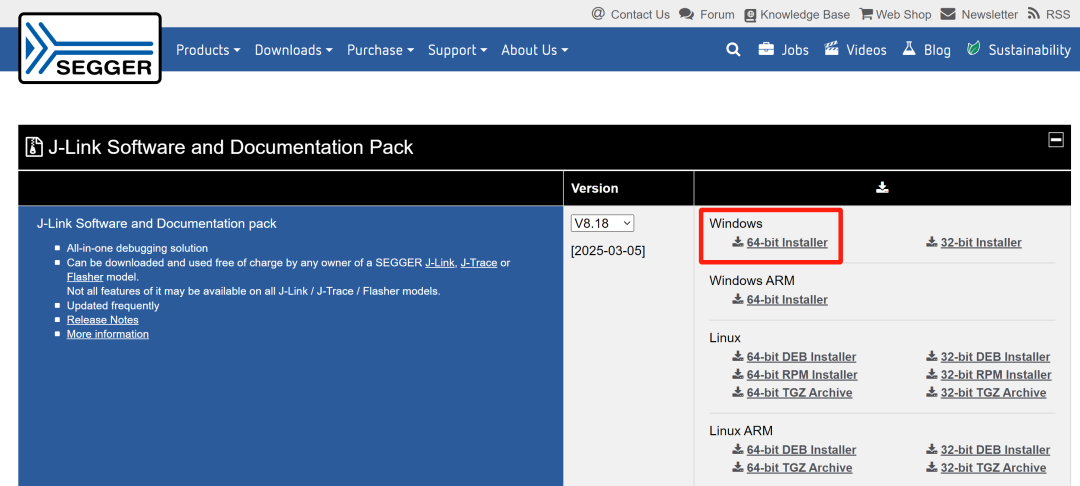

3、下載安裝J-Link配套軟件

如果你要用到J-Link的一些功能，比如：Hex下載代碼、J-Link RTT 等功能，建議下載并安裝J-Link配套的軟件。

下載地址：

https://www.segger.com/downloads/jlink/

創建瑞薩RA8工程

1.設置工作空間

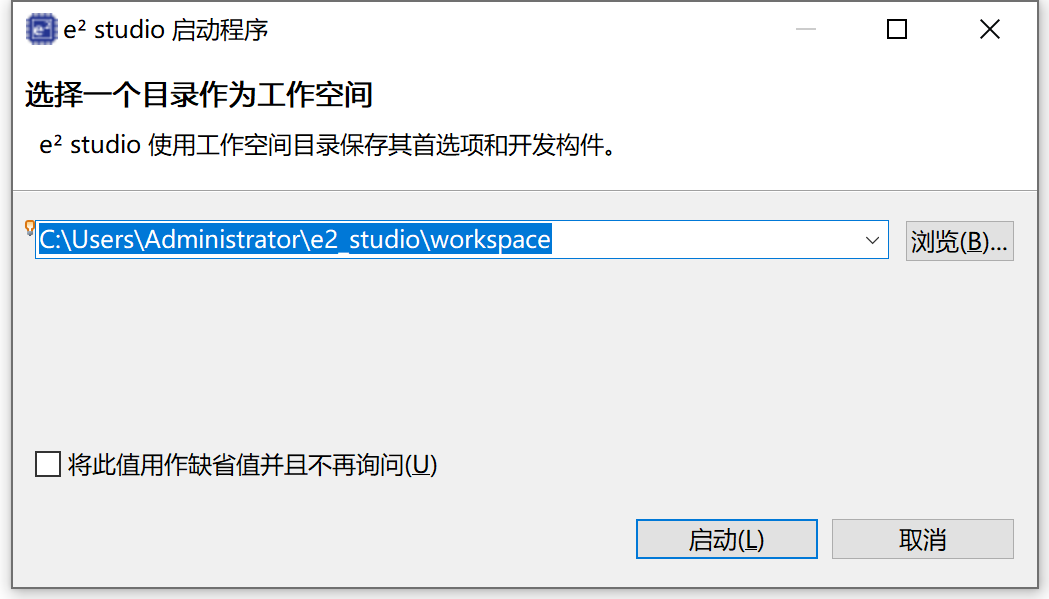

第一次打開e2 studio，會讓你設置工作空間保存地址（可以默認地址）：

同時，如果你第一次打開e2 studio，它會提醒你會登錄賬號（有就登錄，沒有關閉也可以使用）。

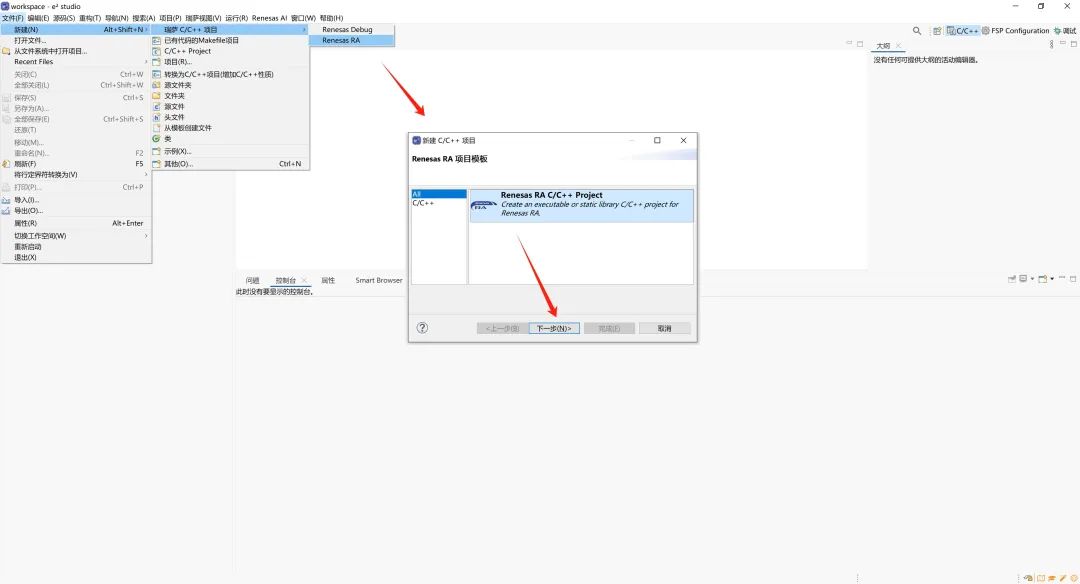

2.新建瑞薩RA C/C++工程
通過菜單：新建 ->瑞薩 C/C++ 項目->Renesas RA->Renesas RA C/C++ Project。

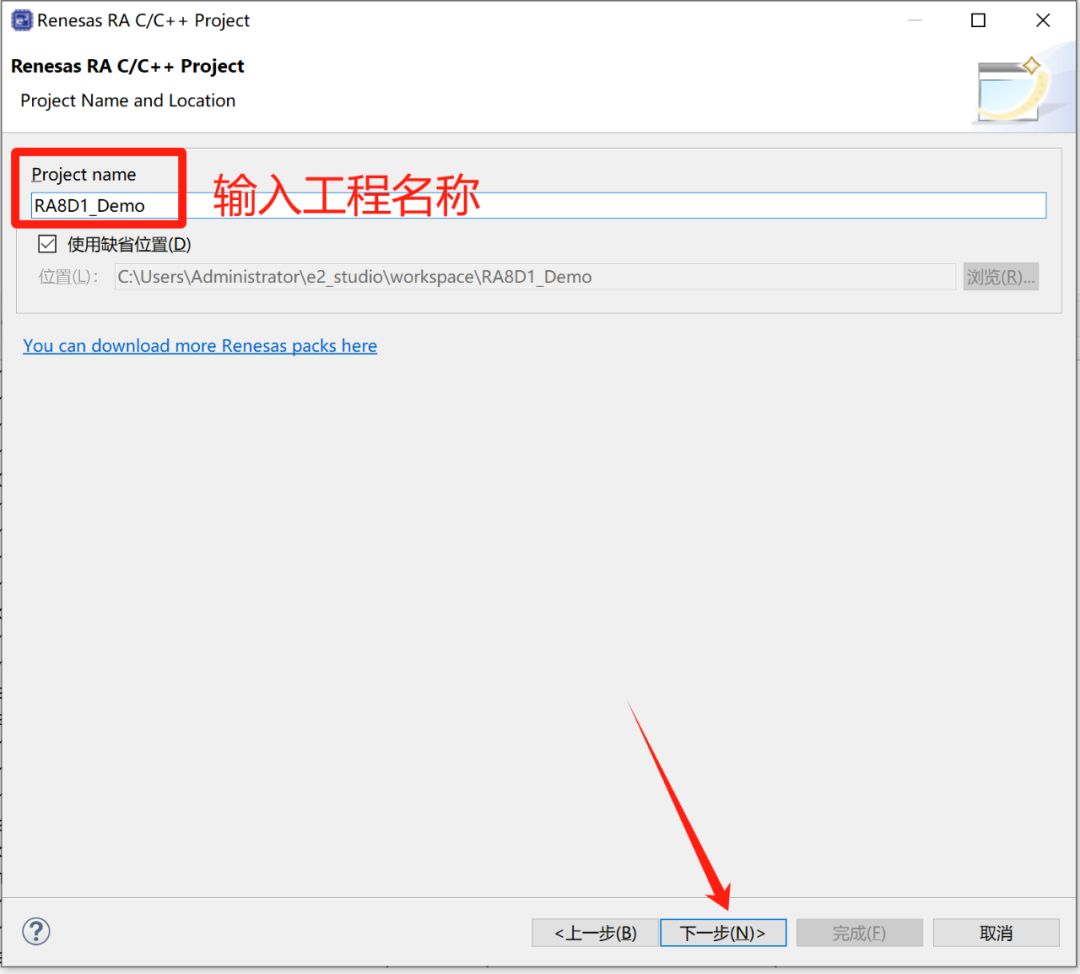

輸入工程名稱（保存位置默認）：

3.選擇MCU類型

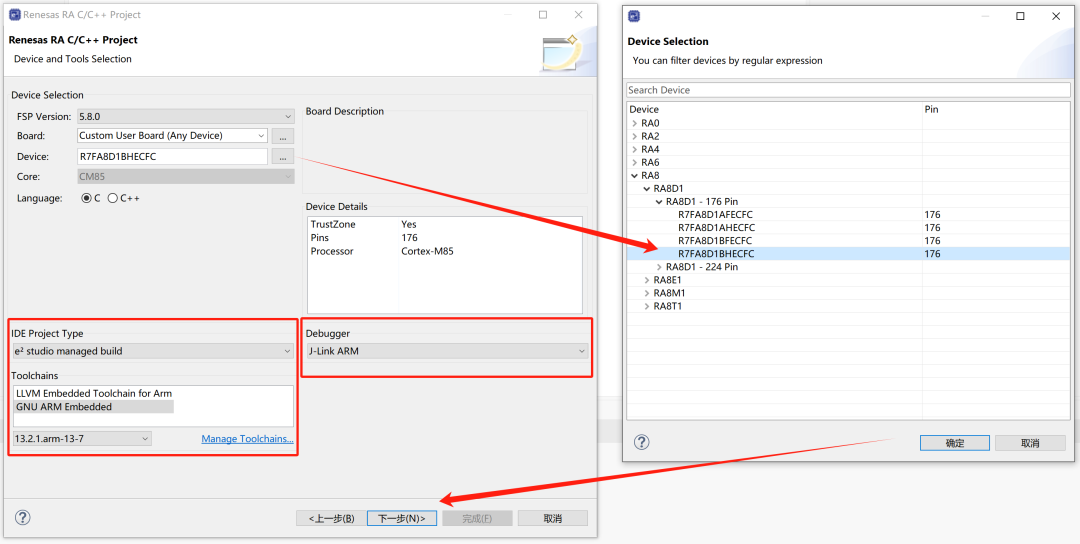

選擇MCU類型，其他工具鏈、調試器默認即可。

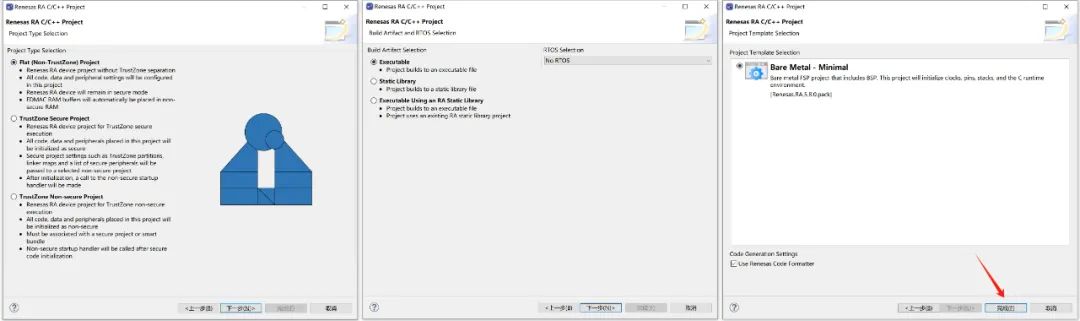

然后根據情況選擇需要“組件”，最后生成工程：

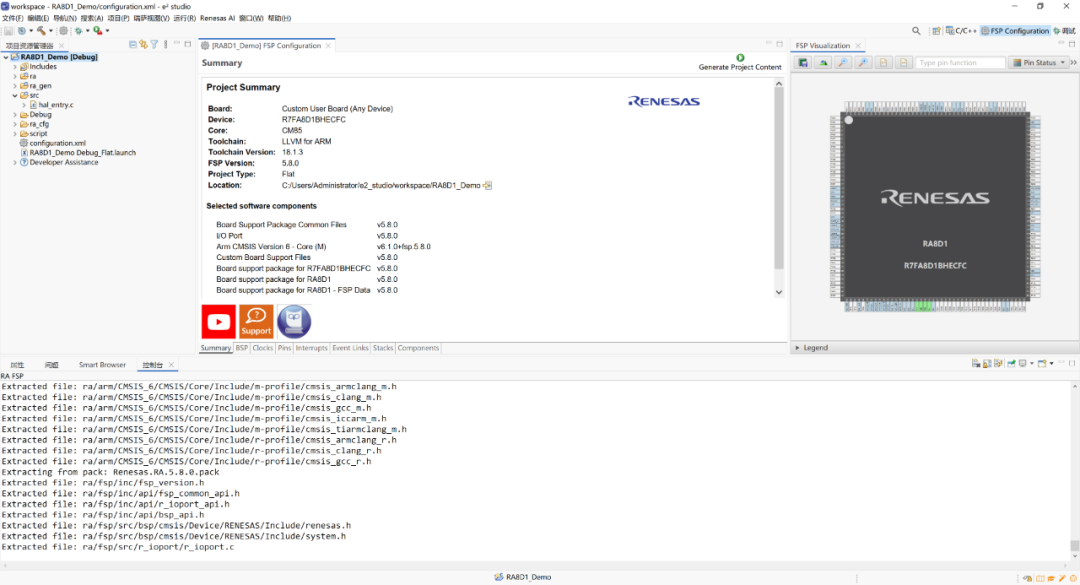

4.瑞薩RA8工程就創建好了
以上步驟正常的情況下，一個完整瑞薩RA8工程模版（Demo）就創建好了。

配置工程點亮LED

上面瑞薩RA8D1單片機基礎的工程模版創建好了，還需要編輯代碼、編譯、下載、并點亮LED，才算一個合格的“點燈大師”。

1.配置時鐘

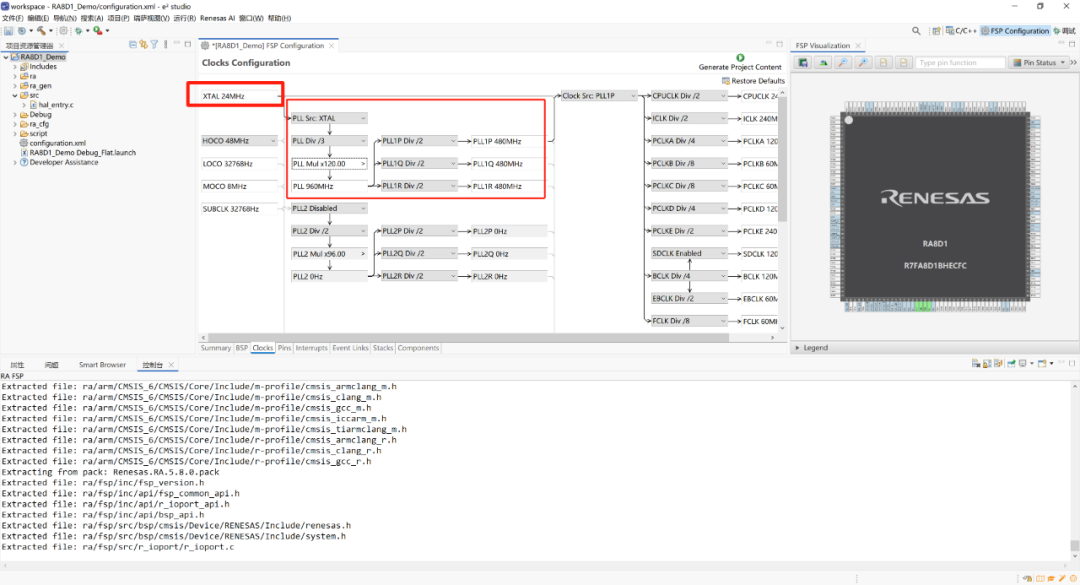

CPKCOR-RA8D1B 開發板晶振頻率為24M，倍頻也修改下，其他時鐘暫時默認。

2.配置LED引腳

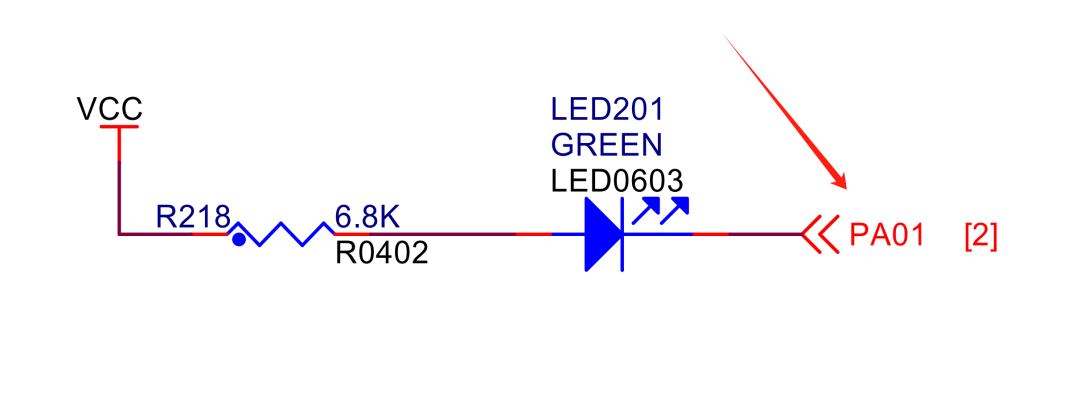

從原理圖可以看的出來：用戶LED為PA01

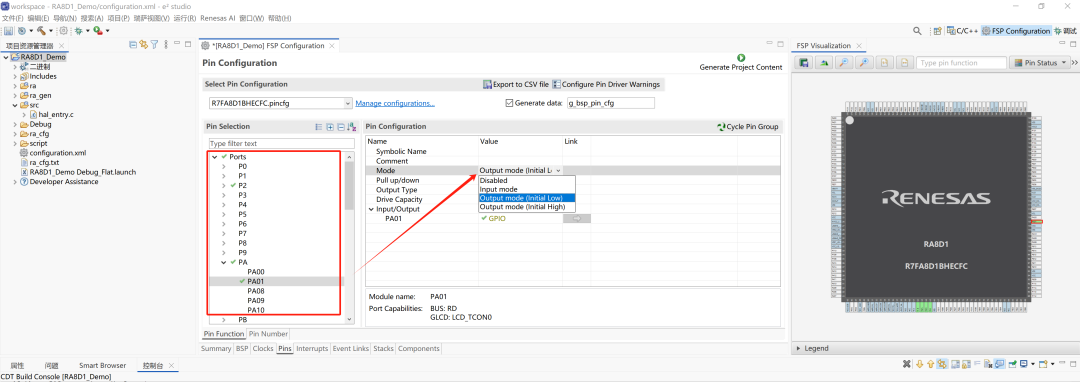

我們將其配置為輸出（低）：

3.添加LED閃爍的源代碼

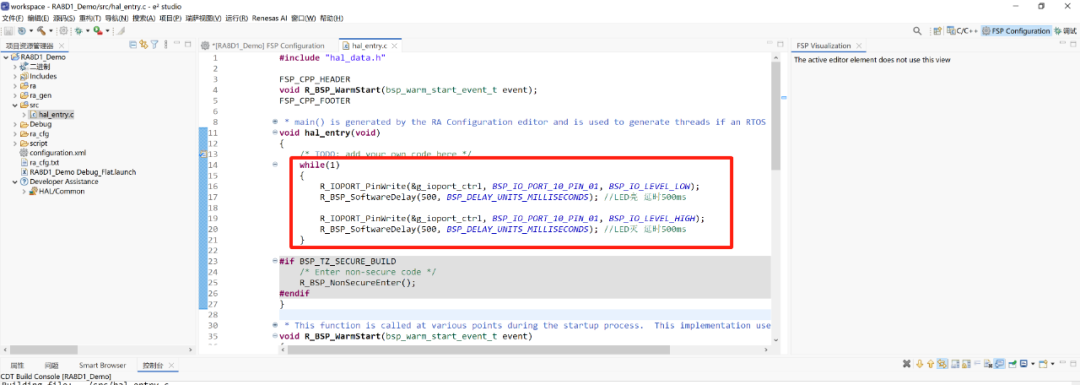

因為Demo工程，我們就添加一個簡單的“LED閃爍”代碼。

while(1) { R_IOPORT_PinWrite(&g_ioport_ctrl,BSP_IO_PORT_10_PIN_01,BSP_IO_LEVEL_LOW); R_BSP_SoftwareDelay(500,BSP_DELAY_UNITS_MILLISECONDS);//LED亮 延時500ms R_IOPORT_PinWrite(&g_ioport_ctrl,BSP_IO_PORT_10_PIN_01,BSP_IO_LEVEL_HIGH); R_BSP_SoftwareDelay(500,BSP_DELAY_UNITS_MILLISECONDS);//LED滅 延時500ms }

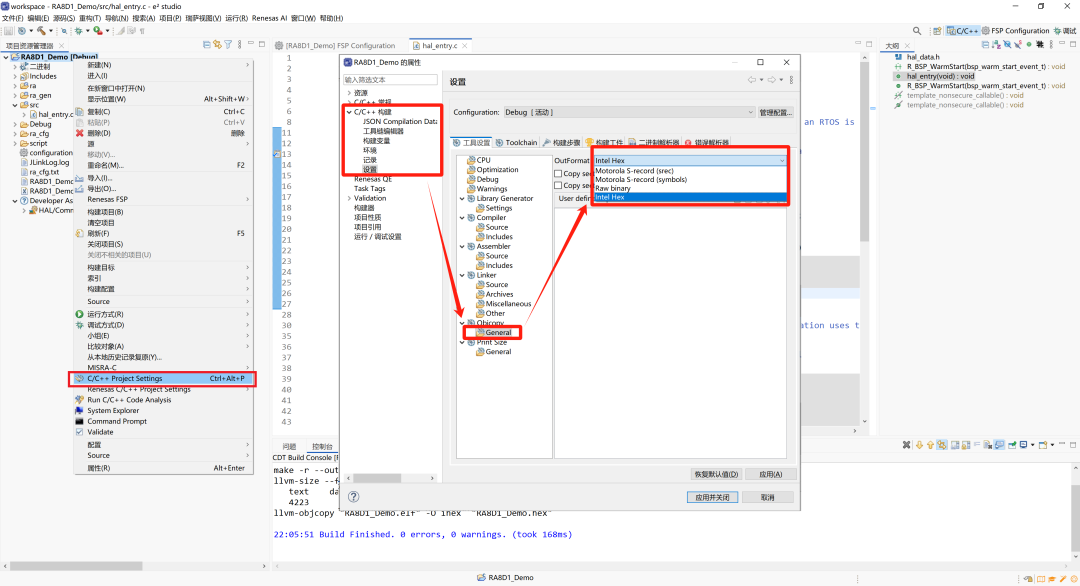

4.配置輸出Hex文件
項目 ->C/C++ Project Settings->C/C++構建-> 設置->Objcopy->General，選擇輸出 HEX 文件。

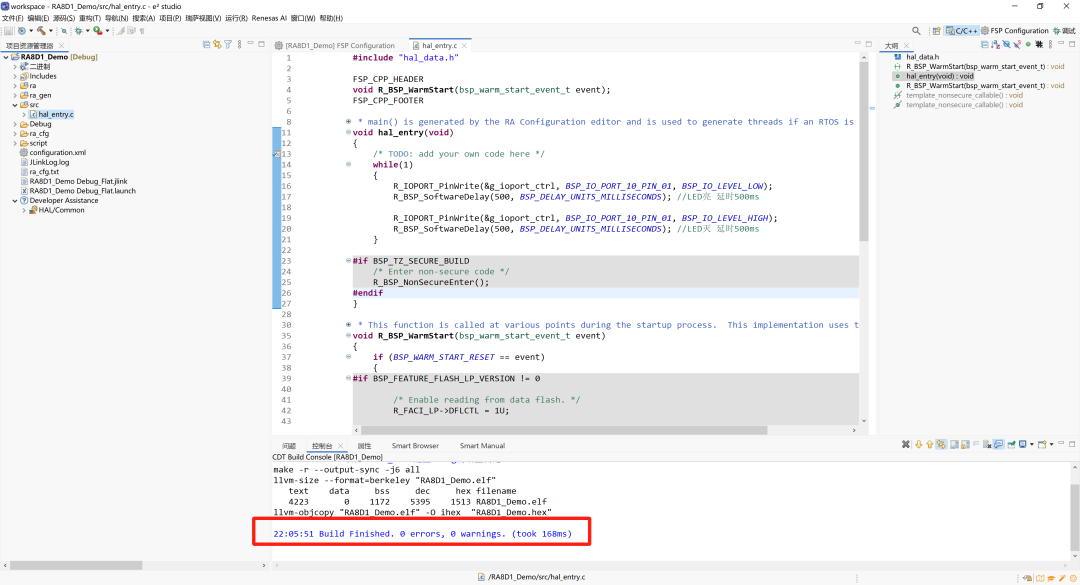

5.編譯代碼
確認0錯誤，在工程目錄下（RA8D1_Demo\Debug），就能看到RA8D1_Demo.hex文件。

6.下載代碼、點亮LED
編譯確認代碼沒問題，就可以直接下載代碼到開發板。

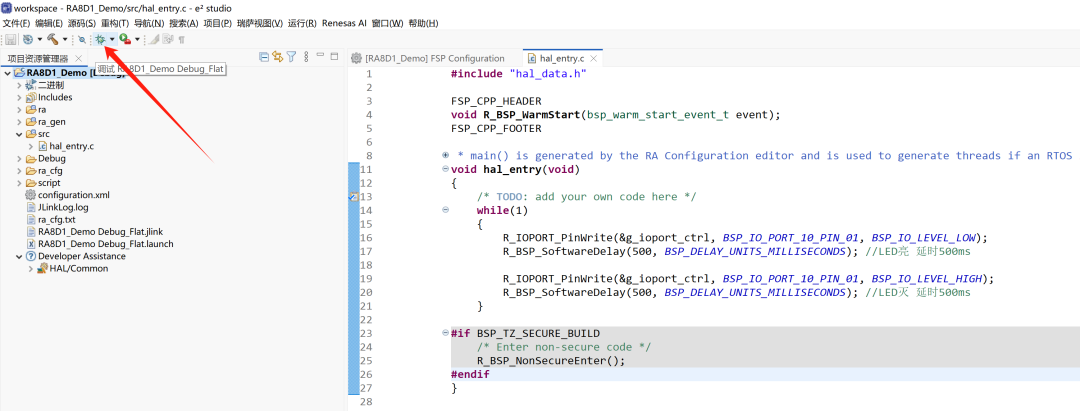

方法一：點擊e2 studio工具中的快捷圖標（小蟲子），通過“調試”方式下載代碼。

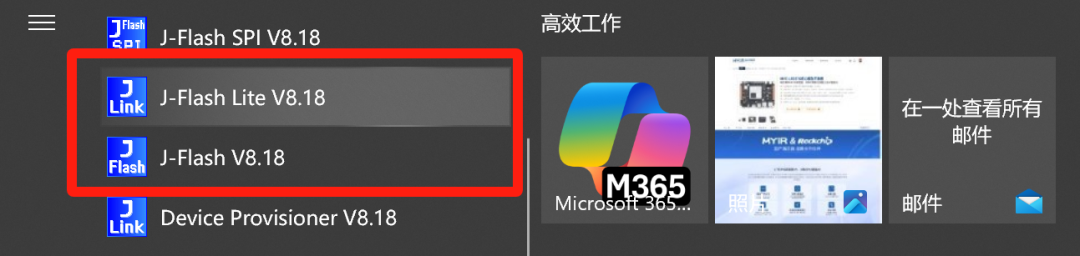

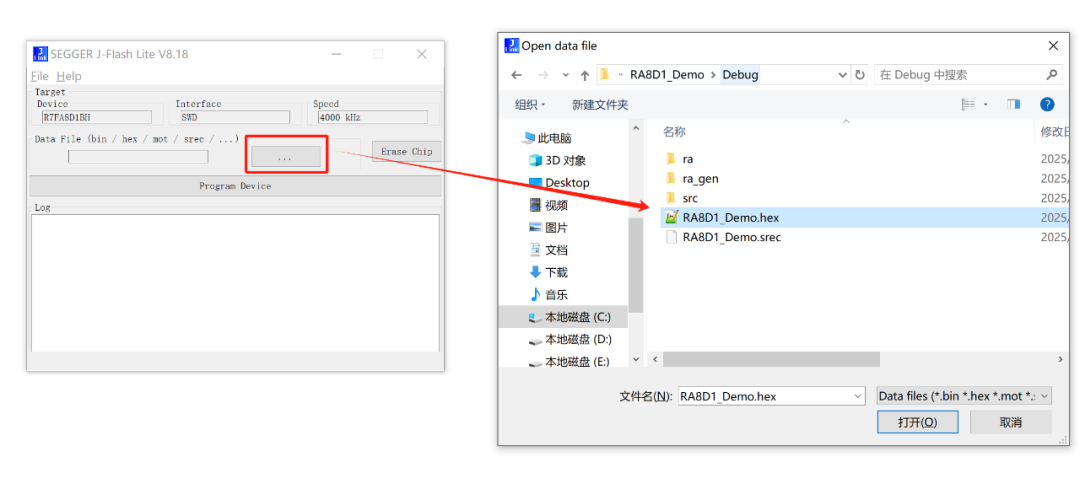

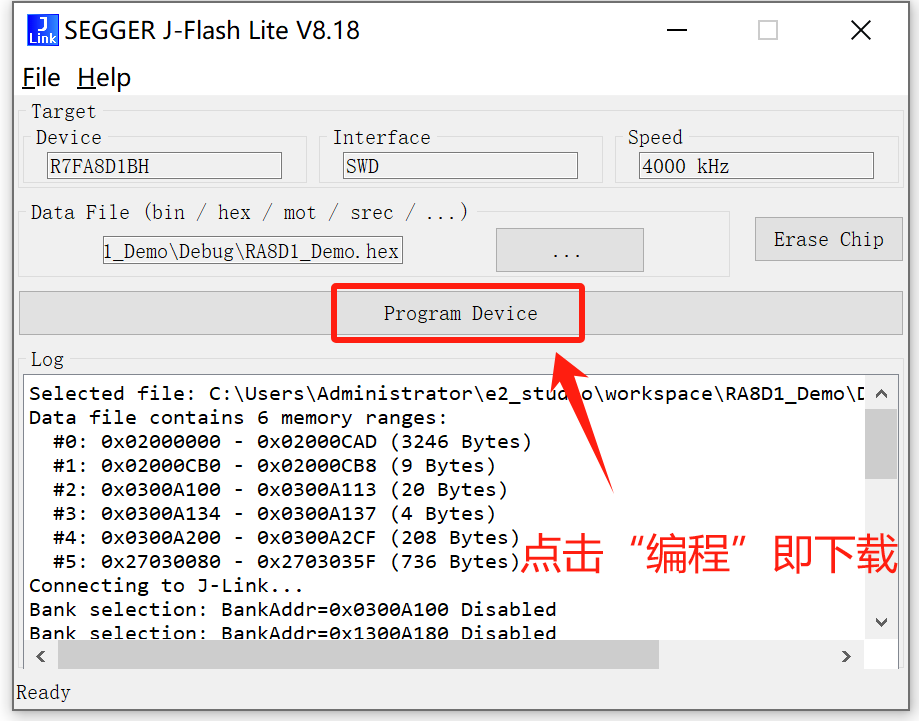

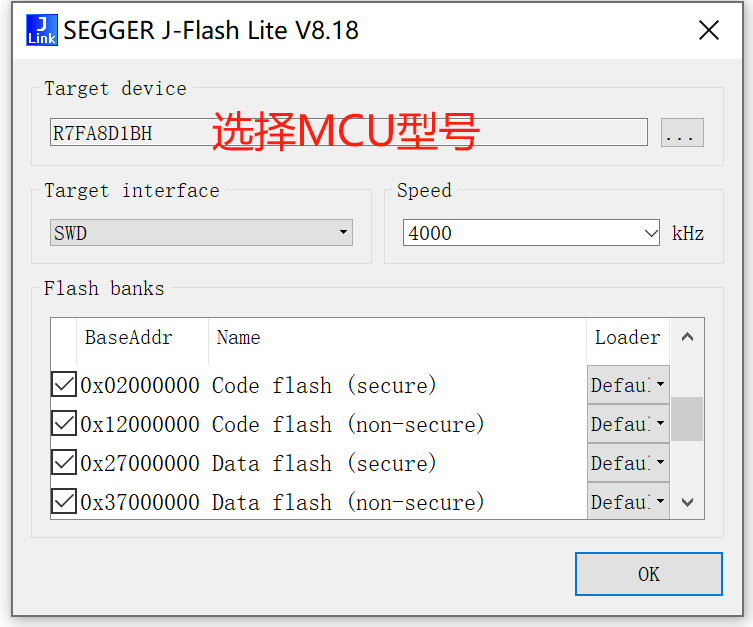

方法二：通過上面下載的J-Link配套軟件：J-Flash 或J-Flash Lite 進行下載。

下載成功就會看到LED間隔1秒閃爍一次。

RA8系列教程更新ing···
