概述
DS1842集成了雪崩光電二極管(APD)偏置和監測應用所必需的分立高壓元件。開關FET結合外部DC-DC控制器一起使用，構成一個升壓型DC-DC轉換器。電流鉗位功能限制通過APD的電流，且?guī)в型獠筷P(guān)斷功能。該器件還具有雙電流鏡功能，以監測APD電流。
數據表：*附件：DS1842 76V、APD偏置輸出級，提供電流監測技術手冊.pdf

應用

• APD偏置
• GPON光網絡單元和光纖傳輸

特性

• 76V最大升壓電壓
• 開關FET
• 電流監測器具有1μA至2mA寬電流監測范圍、快速的50ns時間常數以及10:1和5:1比
• 2mA電流鉗位，帶外部關斷功能
• 多種外部濾波選項
• 帶裸焊盤的3mm x 3mm、14引腳TDFN封裝

應用電路

典型操作特性

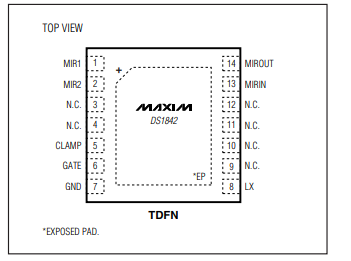

引腳圖
