OPA141、OPA2141 和 OPA4141放大器系列為低功耗 JFET輸入放大器，具有優良的漂移特性和低輸入偏置電流。 軌至軌輸出擺幅與包括了V―的輸入范圍使得設計人員不僅能夠充分利用 JFET 放大器的低噪聲特性，同時還能實現與新式的單電源、高精度模數轉換器 (ADC) 和數模轉換器 (DAC) 的連接。

數據手冊：*附件：OPA4141 四通道、10MHz、單電源、低噪聲、JFET精密放大器技術手冊.pdf

OPA141 實現了10MHz 的單位增益帶寬和 20 V/μs 的轉換速率，而僅消耗 1.8mA（典型值）的靜態電流。 該器件采用 4.5V 至 36V 的單工作電源或±2.25V 至±18V 的雙工作電源。

所有版本的技術規格均針對－40℃ 至＋125℃ 的溫度范圍而擬訂，以便在最嚴苛的環境中使用。 OPA141（單通道器件）和 OPA2141（雙通道器件）版本采用MSOP-8 和 SO-8 封裝；OPA4141（四通道器件）則采用 SO-14 和 TSSOP-14 封裝。

特性

• 低電源電流：2.3mA（最大值）
• 低失調漂移：10μV/℃（最大值）
• 低輸入偏置電流：20pA（最大值）
• 超低1/f噪聲：250nVPP
• 低噪聲：6.5nV/√Hz
• 寬帶寬：10MHz
• 轉換速率：20 V/μs
• 輸入電壓范圍包括V―
• 軌至軌輸出
• 單電源操作：4.5V至36
• 雙電源操作：±2.25V至±18V
• 無相位反轉
• MSOP-8、TSSOP 封裝

引腳功能和配置

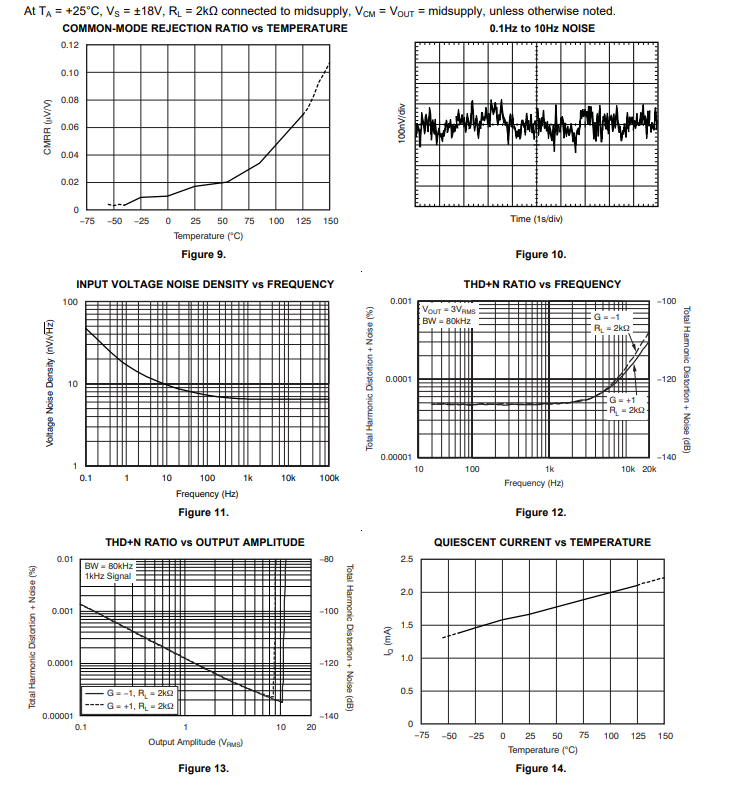

典型特性

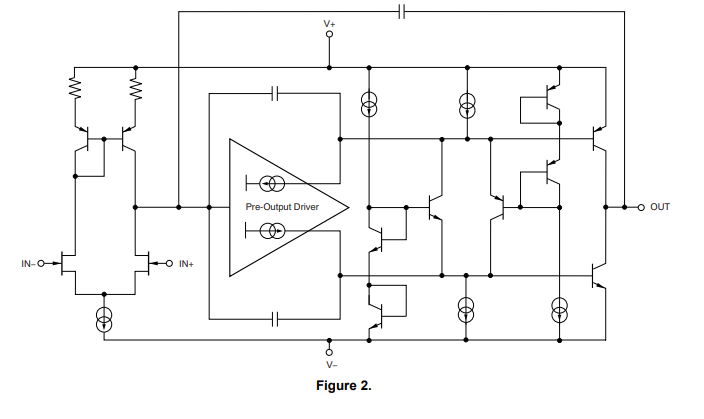

功能方框圖

應用
電池供電型儀器
工業控制
醫療儀表
光電二極管放大器
有源濾波器
數據采集系統
便攜式音頻
自動測試系統
