由工采網代理提供的SS6548D是一款高性能的刷式直流電機驅動芯片，采用雙路H橋驅動架構與P+N MOS設計，具備輸出峰值高、電流大、保護功能全面等特點；其電壓范圍（6.5V-40V）大電流輸出（持續8A，峰值16A）并集成了全面的保護功能，該芯片廣泛應用于健身器材、智能家居、工業設備、打印機、掃地機等領域，提供高效的電機控制解決方案。

產品描述：

SS6548D采用DFN5*5封裝，具備大電流驅動能力，持續電流8A，峰值電流可達16A，滿足大功率電機的驅動需求，支持0-50kHz的脈寬調制，方便實現電機的無級調速，通過調節占空比實現電機轉速精準控制；支持獨立半橋驅動與全橋驅動，兼容正轉、反轉、剎車和滑行等多種控制模式，適配復雜應用場景。

SS6548D可Pin-to-Pin兼容替代TI、NXP、ST等品牌的電機驅動芯片，降低客戶替換成本，結合低功耗休眠模式（待機電流僅1μA）低導通電阻：總電阻僅45mΩ（HS+LS）顯著降低功率損耗，提升整體效率，此外具備多重安全保護機制，確保系統穩定運行，獨立的ISEN引腳允許外接采樣電阻，滿足對電流檢測時序的多樣化需求。

主要特點：

●低功耗休眠模式

●集成電流調節功能

●工作電壓范圍：6.5V～40V

●PWM（脈寬調制）控制接口

●驅動能力：持續電流 8A，峰值 16A

●導通電阻RDS(ON)(HS+LS)(典型值)：45m?

●獨立的H橋驅動，驅動一個直流電機、步進電機的一個繞組或者其它負載

●保護機制：- VM欠壓鎖定 - 過流保護 (OCP)- 過流重啟功能 - 熱關斷 (TSD)- 故障自恢復

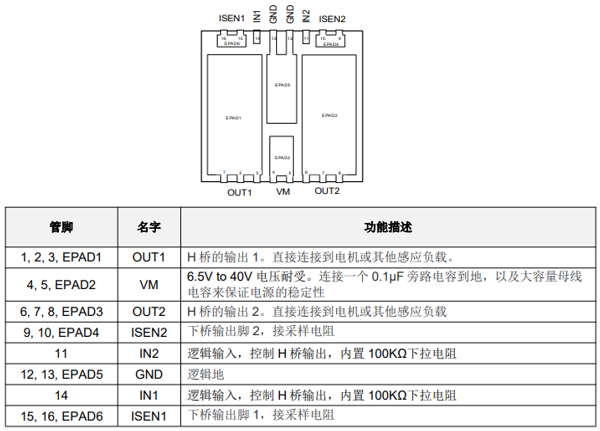

引腳配置與描述：

隨著48V系統在汽車電子與工業設備中的普及，SS6548D的寬壓特性與高耐壓能力（40V）將推動其在渦輪增壓、ADAS輔助系統等新興領域的應用，此外，其低EMI設計與高集成度特點，符合未來設備小型化與智能化的需求。
