概述
MAX3945多速率、低功耗限幅放大器采用+3.3V電源供電，優化用于光纖通道以及以太網發送系統，數據速率高達11.3Gbps。高靈敏度限幅放大器對互阻放大器產生的信號進行限幅，產生CML電平差分輸出信號。所有差分輸入和輸出(I/O)都優化于50Ω背向端接PCB傳輸線。MAX3945雙通道限幅放大器帶有可編程濾波器，能夠針對不同數據速率下的敏感度進行優化，抑制光學系統可能產生的馳豫振蕩。MAX3945集成了兩路信號丟失(LOS)檢測電路和一個可編程時間屏蔽的LOS輸出。

3線數字接口減少了引腳數，無需外部器件即可實現LOS門限、LOS極性、LOS模式、CML輸出電平、輸入失調修正、接收(Rx)極性、Rx輸入濾波器以及Rx去加重的控制。

MAX3945采用3mm x 3mm、16引腳TQFN封裝。
數據表：*附件：MAX3945 1.0625Gbps至11.3Gbps、SFP+雙通道限幅放大器技術手冊.pdf

應用

• 10G PON ONU
• 10GBASE-SR/LR SFP+光收發器
• 1x/2x/4x/8x SFF/SFP/SFP+ MSA光纖通道光收發器

特性

• 130mW功耗支持低于1W的SFP+模塊設計
• 單模塊設計兼容于1000BASE-SX/LX和10GBASE-SR/LR標準
• 采用10.32Gbps ROSA，在1.25Gbps下光信號檢測靈敏度為-25.3dBm
• RATE_SEL = 0時，可選擇1GHz/2GHz/2.5GHz/3GHz輸入濾波器
• 支持SFF-8431 SFP+ MSA和SFF-8472數字診斷
• 3.3V供電并提供基于RSSI監測的LOS功能時，總功耗為130mW
• 3.3V供電并提供基于Rx輸入的LOS功能時，總功耗為154mW
• 11.3Gbps速率下具有4mVP-P輸入靈敏度
• RATE_SEL = 1、11.3Gbps速率下具有4psP-P DJ
• RATE_SEL = 1、8.5Gbps速率下具有4psP-P DJ
• RATE_SEL = 0、BW1 = 1、BW0 = 1、4.25Gbps速率下具有5psP-P DJ
• RATE_SEL = 0、BW1 = 0、BW0 = 0、1.25Gbps速率下具有9.0psP-P DJ
• RATE_SEL = 1時，具有26ps上升和下降時間
• RATE_SEL = 0時，具有52ps上升和下降時間
• CML輸出具有電平調節和禁止模式
• 可編程CML輸出去加重
• CML輸出極性選擇
• LOS極性選擇
• LOS輸出帶有可編程屏蔽時間
• 可調節LOS觸發/清除電平
• 可選擇基于Rx輸入的LOS或基于RSSI監測的LOS
• 3線數字接口與Maxim SFP+系列產品兼容

引腳配置描述

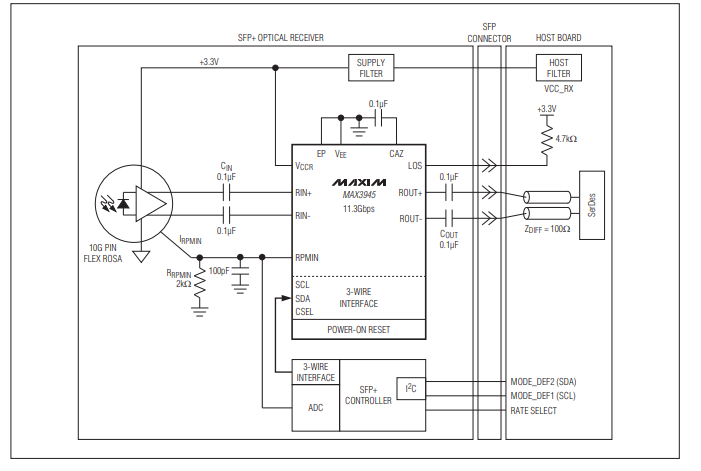

應用電路

詳細說明

MAX3945設計用于在1.0625Gbps至11.3Gbps速率下工作。它由雙路徑限幅放大器、失調校正電路、CML輸出級和LOS電路組成。MAX3945的特性可通過片內三線接口進行控制。用于控制器件功能的寄存器有RXCTRL1、RXCTRL2、RXSTAT、SET_CML、SET_LOS、MODECTRL和SET_LOSTIMER。MAX3945提供集成DAC，允許使用低成本控制器IC。圖1展示了簡化的輸入和輸出結構。

雙路徑限幅放大器

限幅放大器具有低數據速率路徑（1.0625Gbps至4.25Gbps）和高數據速率路徑（高達11.3Gbps），實現整體系統優化。圖2展示了功能框圖。路徑選擇由RATE_SEL位控制。低數據速率路徑進一步具有可編程濾波器，為1.0625Gbps、1.25Gbps、2.125Gbps和4.25Gbps的數據速率提供優化。根據給定的數據速率，調整帶寬以實現最佳接收靈敏度。

偏移校正電路

提供偏移校正電路以消除差分放大器級之間的固有偏移。外接一個0.1μF電容連接在CAZ引腳和地之間，可將偏移校正環路截止頻率設置為約0.7kHz（當RATE_SEL = 0時），約2kHz（當RATE_SEL = 1時）。可使用AZ_EN位禁用偏移校正環路，如表3所示。

CML輸出級

CML輸出使能和靜噪

CML輸出級針對100Ω差分負載進行了優化。輸出級由RX_EN和SQ_EN位以及內部LOS狀態共同控制，詳見表4。

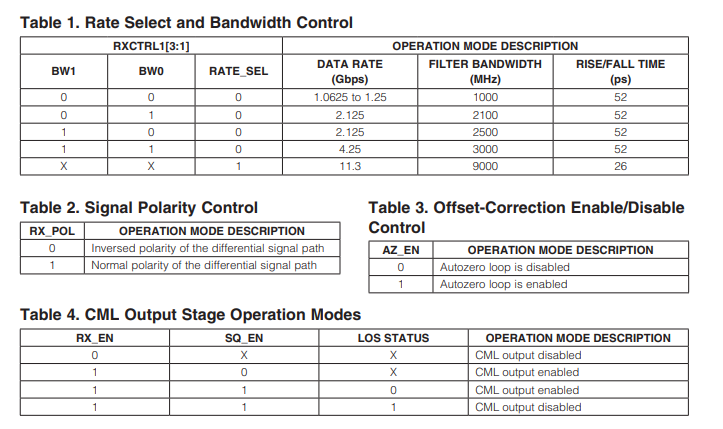

表1總結了RATE_SEL、BW1和BW0控制位的功能。建議在高速模式（RATE_SEL = 1）下工作，數據速率高達11.3Gbps。

ROUT+/ROUT - 相對于RIN+/RIN - 的極性可通過RX_POL位反轉，如表2所示。
