高速光耦在通信行業的應用（七） | 10Mbps通信光耦的特性
10 Mbps數字光耦合器用途廣泛，易于使用，用于滿足需要電隔離的工業和工廠自動化應用。它們具有強大的EMI/EMC抑制能力和優異的抗干擾性能。
較小的輸入端LED驅動電流和較低的電源電壓，提供了系統的能效和較長的LED運行壽命。這些光耦合器具有IEC/EN 60747-5-5部件認證。
晶臺KLM611H是一個光耦合器，它結合了發光二極管和集成的高增益光電探測器，以解決低電源需求。它支持2.5V/3.3V/5.0V的電源電壓，保證在全工業溫度范圍內的交流和直流運行參數-40℃至+125℃。光耦合器消耗低功率，LED驅動電流低至1.6 mA。探測器IC的輸出為OC輸出。內部法拉第屏蔽提供了20 kV/μs的保證共模瞬態抗擾規范。

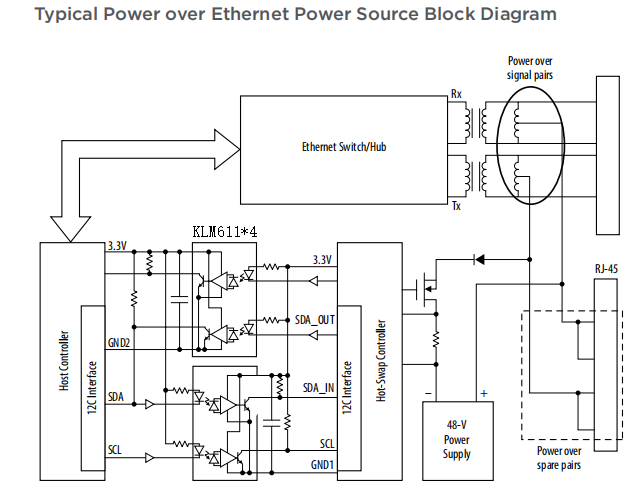

↓下圖是典型的以太網電源設備（PSE）框圖，使用兩個10~15 MBd， 3.3 V光耦合器48 V電源和集成芯片（I2C）控制總線之間隔離。

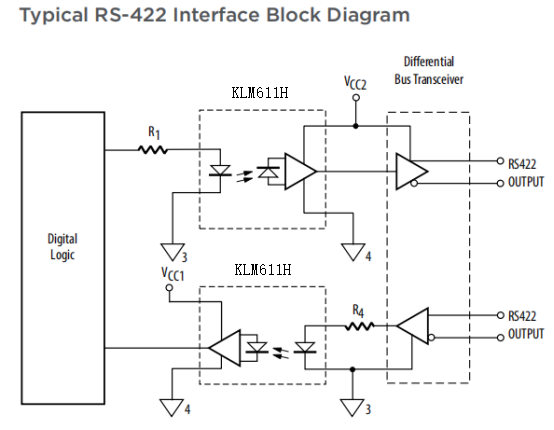

↓下圖是典型的RS-422接口框圖↓下圖是典型的RS-422接口框圖
優點是提供了較高的數據速率傳輸。它還提供了高CMR信號隔離共模瞬態噪聲。
應用于計算機外圍接口，儀器輸入/輸出隔離，隔離線接收機，微處理器系統接口，開關電源等產品。
