本篇技術文章深入探討了AllegroAPS11753霍爾效應開關，分析了其復雜性并為工程師們提供了優化設計開窗檢測解決方案所需的見解。我們將在基礎知識之上，根據霍爾效應原理，結合磁性開關的內部架構并探討為提升性能的先進設計技術。

在深入了解APS11753的具體細節之前，讓我們回顧一下霍爾效應。本質上來講，當載流導體受到垂直于電流流動方向的磁場作用時，導體兩端會產生電壓差（霍爾電壓）。這個電壓與磁場強度成正比，霍爾效應傳感器利用這一原理來檢測和測量磁場。APS11753將霍爾效應元件、信號調節電路和輸出級集成到單個芯片中，根據磁場的存在與否產生數字輸出。

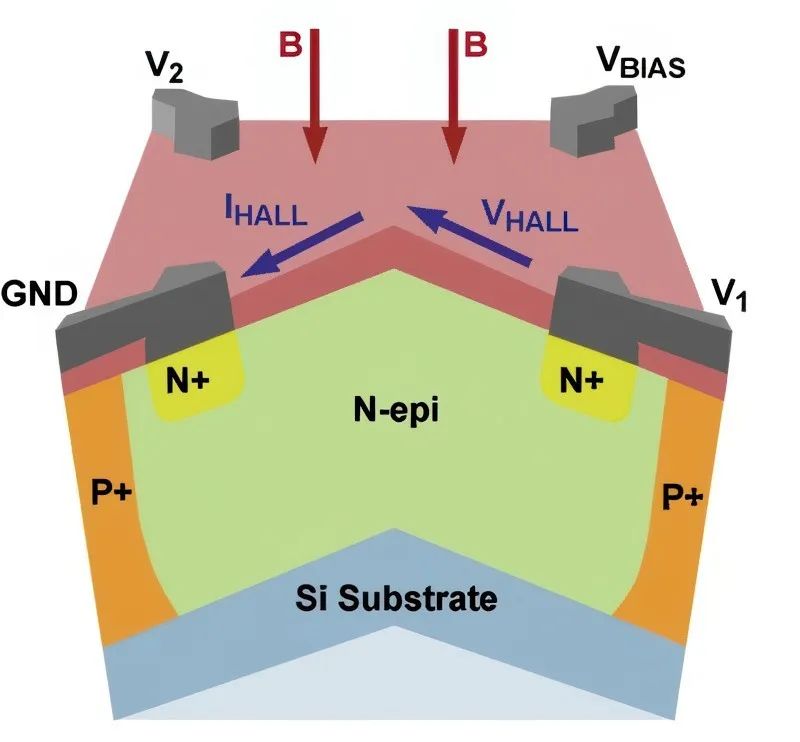

集成在單片集成電路中的霍爾效應元件

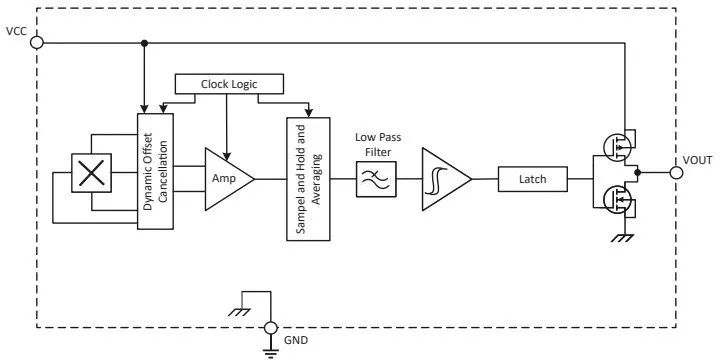

APS11753霍爾效應開關功能框圖

APS11753不僅是一個簡單的霍爾效應傳感器

而是一個低功耗的專注于魯棒性設計的高度集成器件

斬波穩定電路用于最小化失調溫漂并增強溫度穩定性。這種技術將霍爾電壓信號調制到更高頻率，然后過濾掉低頻噪聲和失調誤差。輸出端的低通濾波器進一步抑制噪聲，從而確保輸出干凈的信號。輸出級做了低功耗設計，但仍能驅動正常范圍內的負載。

當磁場超過其工作點閾值(BOP)時，APS11753的輸出狀態改變，當磁場降至釋放點閾值(BRP)以下時，輸出恢復到初始狀態。APS11753系列可配置為全極性、單極性北或單極性南工作模式，具有標準或反相輸出。

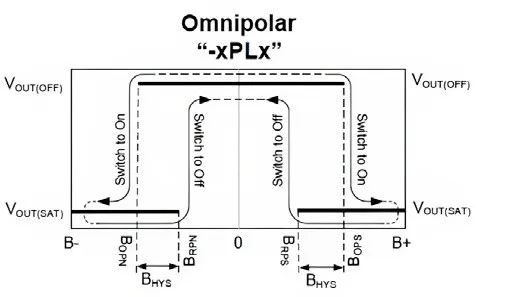

APS11753全極性標準輸出配置

在開窗檢測應用中

傳感器與磁鐵之間的相互作用至關重要

磁鐵通常放置在門或窗戶的移動部分上，而霍爾傳感器放置在門框或窗臺上，反之亦可。可以使用磁場建模軟件或實驗測量的方式來確定最佳磁鐵尺寸、強度和放置位置，以確保對于特定窗戶或門的可靠檢測。BOP和BRP參數確定了觸發開關輸出的磁場閾值，因此磁鐵的設計和放置需要確保其磁場在窗戶打開或關閉時可靠地超過這些閾值。同時還必須考慮到窗框材料，因為鐵磁材料會扭曲磁場。

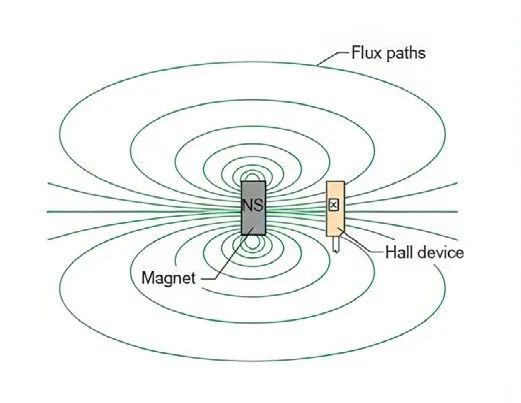

帶霍爾開關和磁鐵的無線開窗檢測

對于電池供電的應用，最小化其功耗至關重要。APS11753在這方面表現優異，其通過采用激活和睡眠模式提供超低的持續電流消耗（低于5μA）。由系統MCU控制的系統級中斷操作可進一步降低傳感器模塊的持續功耗。雖說該霍爾開關的主要設計目標為魯棒性，但額外的信號調節電路可以提高抗噪聲能力和信號完整性。電源引腳附近的旁路電容器將有助于提高電源穩定性和過濾高頻噪聲。屏蔽傳感器及其周邊布線可進一步降低對電磁干擾的敏感性。

為了增強安全性和性能，可以在單個窗戶或門上使用多個傳感器，從而提高可靠性并減少誤報的發生。APS11753微功耗霍爾傳感器可無縫集成到安全系統的無線物聯網模塊中，通過Zigbee、Wi-Fi、蜂窩或其他適合的通信協議將窗戶狀態傳輸給中央監控系統。

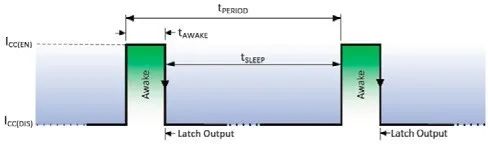

APS11753的微功耗工作模式

通過理解這些技術細節和設計考量，工程師可以有效應用Allegro APS11753實現穩健智能的開窗檢測。這些傳感器憑借著超低功耗、靈敏度和魯棒性，為下一代安全系統的創建賦能。
