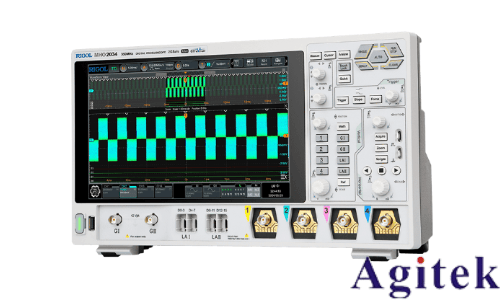

普源示波器MHO2000作為一款功能強大的電子測量工具，廣泛應用于電路調試、信號分析和故障診斷等領域。本文將結合其核心功能與操作步驟，從基礎連接到高級應用，為用戶提供全面且易懂的實用指南。

一、設備連接與基礎設置
1. 硬件連接準備
電源檢查：確保示波器電源線連接穩固，并檢查電源開關處于關閉狀態。
信號輸入：
使用標配探頭連接CH1/CH2輸入端口，注意探頭接地端需與電路公共地連接。
高頻信號測量時建議使用衰減探頭（如10:1衰減比），避免信號過載。
確認被測信號幅度不超過示波器輸入范圍（典型值±50V）。
2. 基本參數初始化
開機與自動設置：
按下電源鍵啟動示波器，首次使用時建議選擇"AutoSet"自動配置模式，快速適配未知信號。
若信號未顯示，可手動調節垂直靈敏度（VOLTS/DIV）和時間基準（SEC/DIV）旋鈕。
二、核心操作與波形觀測
3. 通道控制與波形顯示
通道選擇：
按面板CH1/CH2按鈕激活對應通道，或使用菜單鍵進入"Channel"子菜單配置。
雙通道同步觀測時，需同時開啟CH1+CH2，并調整垂直偏移旋鈕使波形分離顯示。
波形定位與縮放：
使用水平（POSITION）和垂直（POSITION）旋鈕移動波形至屏幕中心。
配合SEC/DIV和VOLTS/DIV旋鈕動態調整時間/電壓刻度，完整顯示信號細節。
4. 觸發系統優化
觸發模式選擇：
Auto模式：自動觸發適合快速觀察，但復雜信號可能產生偽波形。
Normal模式：僅當觸發條件滿足時更新波形，適用于低頻信號。
單次模式（SINGLE）：捕獲單次觸發事件，常用于瞬態信號分析。
觸發電平設置：
旋轉TRIG LEVEL旋鈕調整觸發閾值，確保波形穩定同步。
對于脈沖信號，可啟用"Edge觸發"并選擇上升沿/下降沿觸發條件。
三、高級測量與分析功能
5. 參數自動測量
按下"Measure"鍵激活自動測量功能，可實時顯示頻率、峰峰值、上升時間等12項參數。
選擇"Cursor"模式手動測量任意兩點間電壓/時間差，適用于非標準波形分析。
6. 數學運算與波形處理
加減乘除運算：
在菜單中選擇"Math"功能，對CH1+CH2進行數學組合（如差分放大）。
支持傅里葉變換（FFT）分析，直觀展示信號頻譜成分。
波形存儲與導出：
使用"Save"鍵保存當前波形為BMP或CSV格式，便于離線分析。
通過USB接口連接PC，配合虛擬控制軟件實現遠程操作。
7. 總線協議解碼（高級型號專屬）
支持I2C、SPI、UART等常用協議解碼：
在"Decode"菜單選擇協議類型，自動解析數據幀格式。
可設置觸發條件（如特定地址/數據值），過濾無關信號。
四、實戰應用案例解析
案例1：電源紋波測試
連接探頭至電源輸出端，設置帶寬限制（20MHz）抑制高頻噪聲。
啟用AC耦合模式消除直流分量，觀察紋波峰峰值與頻率。
案例2：雙通道相位差分析
同時接入信號源與放大電路輸出，調整相位對齊。
使用"Phase"測量功能直接讀取兩通道相位差，輔助調試移相電路。
五、安全注意事項與維護
高壓防護：
嚴禁直接測量超過額定輸入電壓（如±400V）的電路，必須使用高壓差分探頭。
測量前確認探頭衰減比設置正確，避免損壞示波器輸入模塊。
靜電防護：
定期清潔示波器外殼，避免灰塵積聚影響散熱。
長期不使用時建議每月通電1小時，保持內部元件活性。

普源示波器MHO2000憑借其雙通道同步、協議解碼及智能觸發系統，為電子工程師提供了全面的信號分析能力。掌握本文所述核心操作技巧，用戶可高效完成從基礎測量到復雜調試的各項任務。建議新手用戶結合設備手冊逐步實踐，逐步解鎖示波器的深層次功能，充分發揮其技術價值。
