LF411QML-SP 航天級、單路、30V、3MHz、低失調電壓運算放大器技術手冊

科技觀察員 ? 2025-05-08 10:23 ? 次閱讀

該器件是一種低成本、高速、JFET輸入運算放大器,具有非常低的輸入偏移電壓和確保的輸入偏移壓力漂移。它需要低電源電流,同時保持大的增益帶寬積和快速的轉換速率。此外,匹配良好的高壓JFET輸入器件提供非常低的輸入偏置和偏移電流。LF411QML與標準LM741引腳兼容,使設計人員能夠立即升級現有設計的整體性能。

數據手冊:*附件:LF411QML-SP 航天級、單路、30V、3MHz、低失調電壓運算放大器技術手冊.pdf

放大器可用于高速積分器、快速D/A轉換器、采樣和保持電路以及許多其他需要低輸入偏移電壓和漂移、低輸入偏置電流、高輸入阻抗、高轉換速率和寬帶寬的電路等應用。

特性
提供輻射規格
無ELDRS 100克拉(硅)
內部微調偏移電壓:0.5 mV(典型值)
輸入偏移電壓漂移:10μV/°C
低輸入偏置電流:50 pA
低輸入噪聲電流:0.01 pA/√Hz
寬增益帶寬:3 MHz
高轉換速率:10V/μs
低電源電流:1.8mA
高輸入阻抗:1012Ω
低總諧波失真:AV=10,RL=10K?,VO=20VP-P,BW=20Hz-20KHz<0.02%
低1/f噪聲角:50 Hz
0.01%的快速沉降時間:2μs

引腳功能和配置

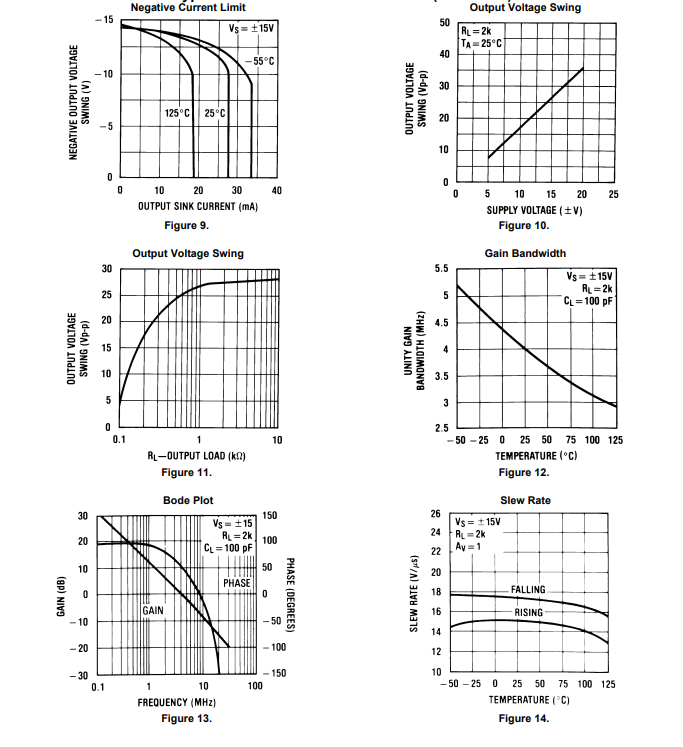

典型特性

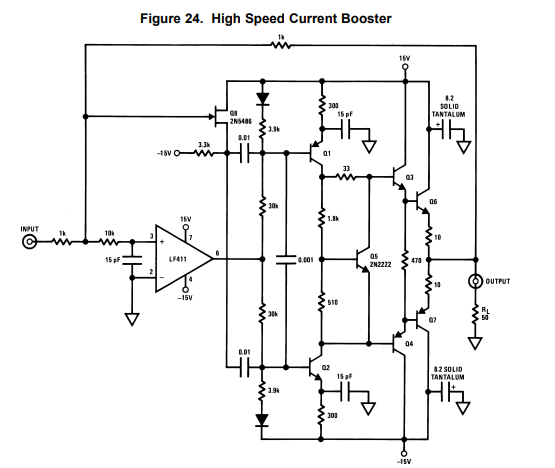

典型應用
