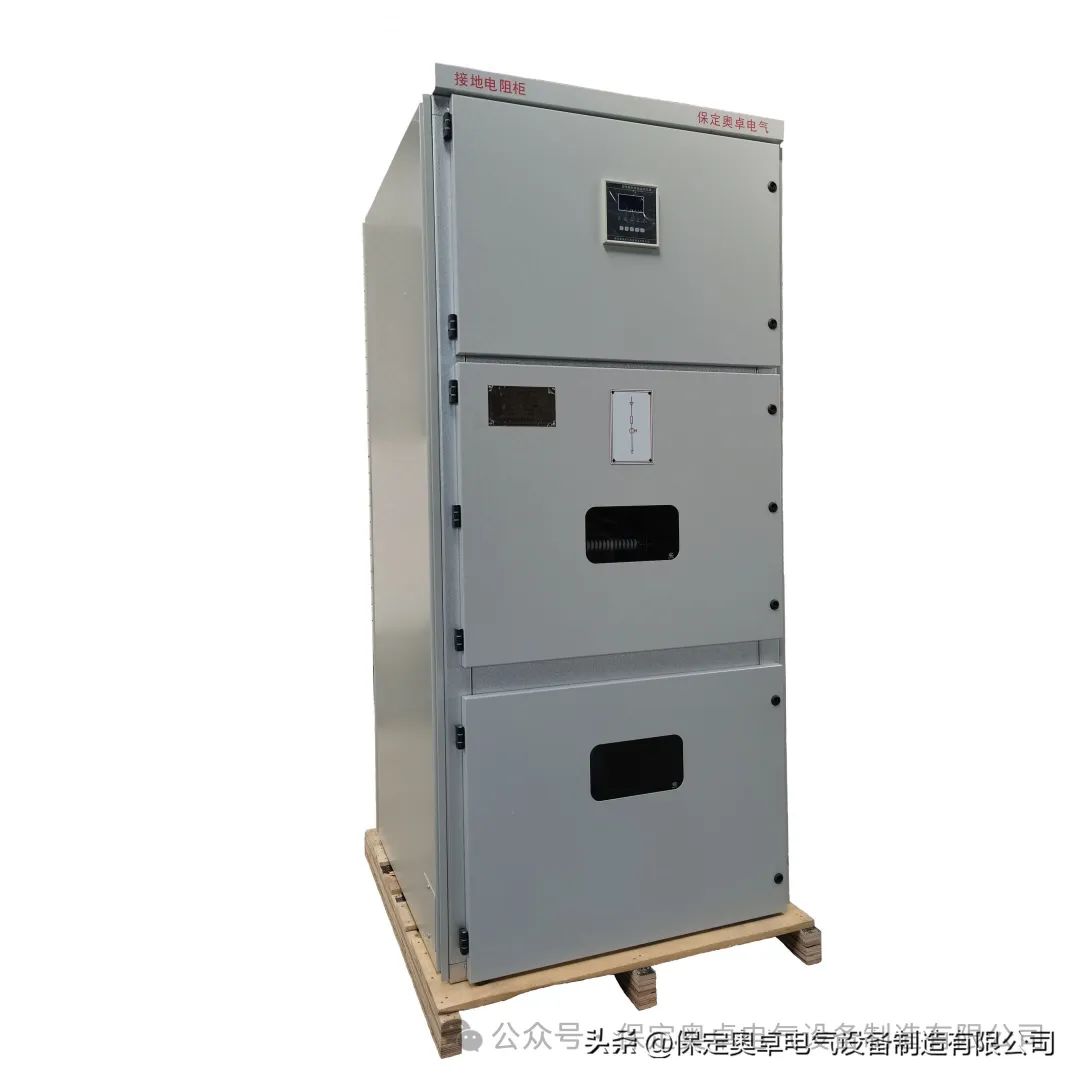

在說柴油發電機組中性點接地保護方案之前，我們先來了解下接地電阻柜相關知識。

它的主要功能是：限制接地故障電流，避免發電機繞組絕緣擊穿，抑制瞬態過電壓。

安裝位置：發電機中性點與地之間，通常位于發電機出口下游。

關鍵參數：

10.5kV發電機組，一般常用的參數：

電阻值58Ω（也可以是60Ω或者61Ω）；電流值00A；通流時間：10S。

下面詳細說說多機組共用接地電阻柜的兩種實現方案

方案一：集成式接地電阻柜（單柜多接觸器）

結構：

接地電阻柜柜內安裝多臺單極真空接觸器，每臺接觸器對應一臺發電機組的中性點接地回路。

配置中央控制器實現接觸器聯鎖（同一時間僅一臺機組接地）。

缺點：

柜體尺寸大（接觸器數量與機組數量對應），運輸安裝困難。

維護時需整體斷電，影響其他機組備用。

適用場景：小型場站（如2-3臺機組）。

方案二：分體式接觸器柜+共享電阻柜

結構：

接觸器柜：每臺機組配置獨立真空接觸器，集中安裝于專用柜內。

電阻柜：僅含中性點接地電阻，通過母排與接觸器柜連接。

優勢：

模塊化設計，便于擴容（新增機組僅需擴展接觸器柜）。

維護靈活（單臺接觸器故障不影響其他機組）。

節省空間，尤其適合數據中心等緊湊型場景。

典型案例：

中國移動/聯通/電信數據中心：采用分體式方案，實現N+1冗余配置，運行故障率為0.1次/年。

國際應用：Tier IV數據中心（如Equinix）普遍采用此方案。
