INA223 是一款電壓輸出器件，通過感測 0V 至 26V 的共模電壓上分流的壓降，此器件監控電流、總線電壓、和電源線的功率。共模電壓范圍與電源電壓無關。 零漂移架構的低偏移在整個分流中使得電流感測的最大壓降低至 10mV 的滿量程。

數據手冊：*附件：INA223 26V、可編程增益電流檢測放大器和模擬功率監控器技術手冊.pdf

INA223 包括一個用于調整此器件配置設置的兩線制接口。 此接口用于控制指向器件輸出的信號（電流分流電壓、總線電壓、或者功率）。 多個增益和衰減設置可通過兩線制進行設定以實現應用專用配置。 可編輯增益特性也使得此器件可在更寬泛的動態電流負載范圍內運行而無需切換到使用的感測元件。

提供了一個關斷特性來禁用此器件并高效地從并聯電阻器和電源電壓上斷開，從而減少了對電池的消耗。

INA223 由單一 +2.7V 至 +5.5V 電源供電運行，消耗的最大電源電流為 250μA。 此器件額定擴展溫度范圍介于 -40°C 至 +105°C 之間并采用小外形尺寸無引線 (SON)-10 封裝。

特性

• 寬共模范圍：0V 至 26V
• ±100μV 偏移（最大，增益 = 300 V/V）
• 準確度
  • ±0.25% 分流電壓增益錯誤（最大值）
  • ±0.15% 總線電壓增益錯誤（最大值）
  • 1.25% 功率錯誤（最大值）
  • 0.3μV/°C 偏移漂移（最大值）
  • 50 ppm/°C 增益漂移（最大值）
• 可編輯增益
  • 電流分流電壓增益：20，128，300
  • 總線電壓衰減：1/10，1/5，2/5
• 監控/測量/報告：
  • 即時功率
  • 總線電壓
  • 負載電流間的關系
• 瞬態電流：250μA（最大值）
• 關斷電流：1μA（最大值）

引腳功能和配置

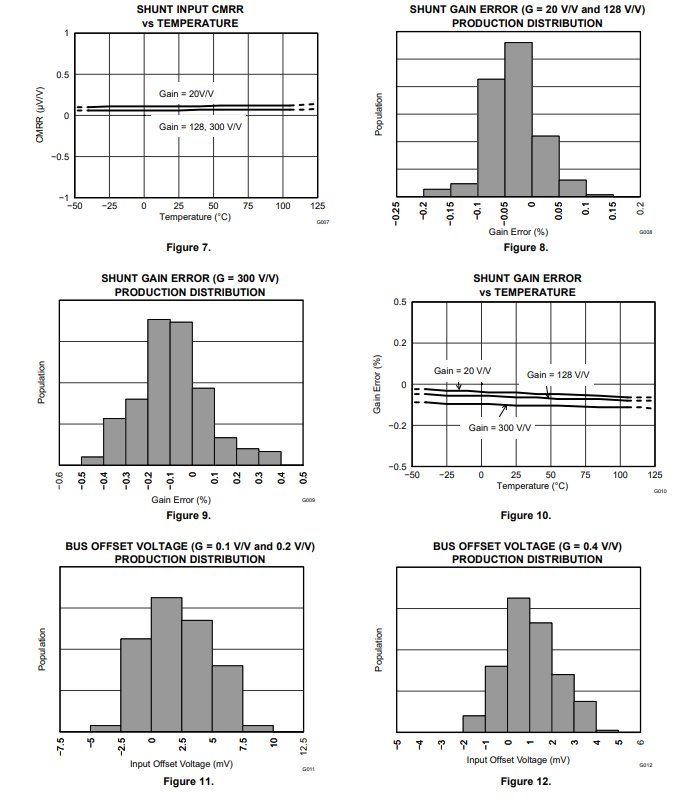

典型特性

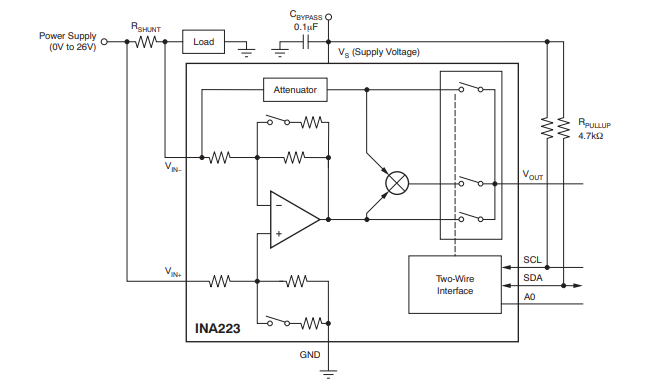

典型應用

應用范圍
? 筆記本電腦
? 手機
? 電信設備
? 電源管理
