TPS65186 器件是專為 E Ink Vizplex 顯示器設計的單芯片電源 用于便攜式電子閱讀器應用，該器件支持最大 9.7 英寸的面板尺寸和 大。兩個高效直流/直流升壓轉換器可生成升壓至 22V 的 ±16V 電源軌 以及 –20 V，通過兩個更換泵為 Vizplex 面板提供柵極驅動器電源。二跟蹤 LDO 創建支持高達 120mA 輸出電流的 ±15V 源電源。所有導軌 可通過 I 調節^2^C 接口，用于容納特定面板 要求。
*附件：tps65186.pdf

精確的背板偏置由線性放大器提供，該放大器可從 0 開始調節 V 至 –5.11 V，通過串行接口進行 9 位控制;它還可以拉出或吸收電流 取決于面板狀況。TPS65186 支持面板自動反沖電壓測量， 這消除了在生產線中手動校準 VCOM 的需要。測量 result 可以存儲在非易失性存儲器中，成為新的 VCOM 上電默認值。

TPS65186 采用 48 引腳 7mm × 7mm 封裝^2^VQFN 替換為 0.5 mm 間距。

特性

• 用于 E Ink Vizplex 電子紙顯示器的
  單芯片電源管理解決方案
• 從
  單個低電壓輸入電源產生正負柵極、源極
  驅動器電壓和背板偏置
• 支持 9.7 英寸及以上的面板尺寸
• 3V 至 6V 輸入電壓范圍
• 用于正軌基座的升壓轉換器
• 用于負軌
  基極的反相降壓-升壓轉換器
• 兩個用于源極驅動器電源的可調 LDO
  • LDO1：15 V、120 mA （VPOS）
  • LDO2：–15 V、120 mA （VNEG）
• 精確的輸出電壓跟蹤
  • VPOS – VNEG = ±50 mV
• 兩個電荷泵用于柵極驅動器電源
  • CP1：22 V、10 mA （VDDH）
  • CP2：–20 V、12 mA、（VEE）
• 可調節的 VCOM 驅動器，用于精確的面板-背板偏置
  • 0 V 至 –5.11 V
  • ± 1.5% 精度 （±10 mV）
  • 9 位控制（10mV 標稱步長）
• 集成的 10 Ω、3.3 V 電源開關，用于禁用
  E-Ink 面板的系統電源軌

參數

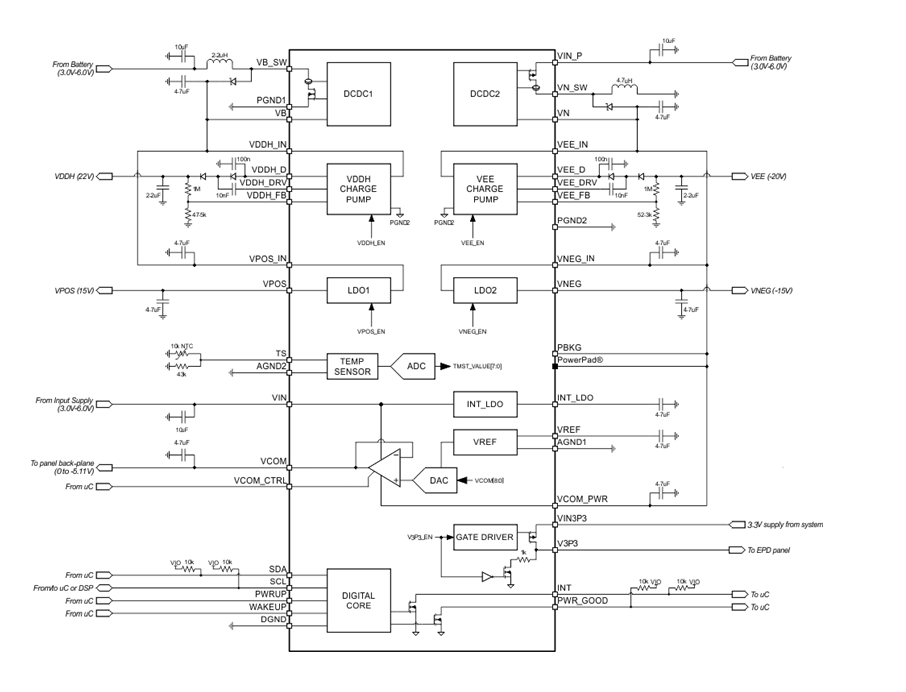

方框圖

1. 產品概述

• ?型號?：TPS65186
• ?類型?：單芯片電源管理解決方案
• ?應用?：專為E Ink Vizplex電子紙顯示器設計的電源管理IC，適用于電子閱讀器等便攜式應用。

2. 主要特性

• ?供電范圍?：輸入電壓范圍3V至6V。
• ?輸出電壓?：
  • 正負LDO輸出：±15V，120mA。
  • 正負電荷泵輸出：±20V（CP1）和-22V（CP2）。
  • VCOM驅動器輸出：-5.11V至0V，可調。
• ?轉換效率?：高效率DC-DC升壓轉換器。
• ?溫度監控?：集成NTC熱敏電阻監控功能，支持自動面板回踢電壓測量。
• ?可編程性?：通過I2C接口可編程，支持自動校準和存儲VCOM默認值。
• ?封裝?：48引腳VQFN封裝，尺寸7mm x 7mm。

3. 功能描述

• ?電源軌?：包括兩個可調LDO、一個反相升降壓轉換器、一個升壓轉換器、兩個電荷泵以及VCOM驅動器。
• ?上電/掉電序列?：可編程的上電和掉電順序及時序，支持多種工作模式（睡眠、待機、活動）。
• ?VPOS/VNEG跟蹤?：LDO1（VPOS）和LDO2（VNEG）輸出電壓跟蹤，絕對值相等但符號相反。
• ?VCOM調整?：VCOM輸出電壓可調，范圍-5.11V至0V，步長10mV，支持自動面板回踢電壓測量和校準。
• ?故障處理?：包括過熱保護、輸入欠壓鎖定、輸出欠壓保護等。
• ?溫度監控?：通過NTC熱敏電阻監控面板溫度，支持高溫、低溫及溫度變化中斷。

4. 電氣特性

• 數據手冊提供了詳細的電氣特性參數，包括各電源軌的輸出電壓范圍、負載電流、效率、靜態電流等。

5. 應用與實施

• ?典型應用?：為E Ink Vizplex顯示器提供電源，支持面板尺寸高達9.7英寸。
• ?設計步驟?：包括外部組件選擇（如電感、電容、二極管、熱敏電阻等）、PCB布局指導以及應用曲線。

6. PCB布局指導

• ?關鍵布局要點?：
  • PBKG（裸片基板）必須連接到VN（-16V），使用寬銅跡線以改善散熱。
  • PowerPad內部連接到PBKG，必須與VN連接，但不能接地。
  • 電感跡線必須保持在PCB頂層，避免使用過孔。
  • 反饋跡線必須遠離任何潛在的噪聲源。
  • 輸出電容必須緊貼輸出引腳放置。
  • Vin引腳必須使用低ESR陶瓷旁路電容旁路到地。

7. 設備與文檔支持

• ?設備支持?：提供設備命名規范、文檔支持、更新通知、社區資源等信息。
• ?封裝信息?：包括封裝類型、尺寸、材料、引腳分布等詳細信息。
