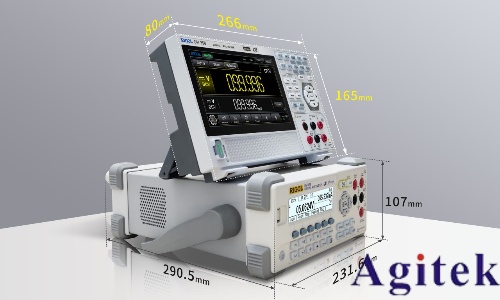

在精密電子測量領域，普源精電（RIGOL）旗下的DM858系列數字萬用表憑借其5.5位高精度、125次/秒的快速測量速率以及全面的自動化功能，成為工程師與科研人員的核心工具。其中，自動量程（Auto Range）功能作為該儀表的核心技術之一，通過智能化的測量參數切換，極大提升了測試效率與數據準確性。本文將系統解析DM858自動量程功能的操作邏輯、技術原理及實戰應用，結合設備硬件特性與測量場景需求，為用戶提供全面操作指南。

一、自動量程功能的技術架構與優勢解析
普源DM858的自動量程系統基于嵌入式微處理器與高精度ADC（模數轉換器）的協同工作，通過實時監測輸入信號強度，動態調整測量檔位以確保最佳分辨率。其核心優勢體現在：
1. 動態分辨率優化
當被測信號幅度變化時（如脈沖電壓波動或非線性電流），自動量程功能可在20μV至1000V的電壓范圍、10nA至10A的電流范圍內智能切換檔位，始終維持0.06%的DCV年準確度（DM858E型號），避免手動切換檔位導致的精度損失。
2. 效率提升與操作簡化
在批量測試或快速調試場景中，自動量程可消除人工判斷量程的步驟，單次操作即可完成全范圍測量。例如，在電路板調試時，用戶無需反復調整旋鈕，儀表會自動從mV級信號切換到V級信號，大幅提升效率。
3. 過載保護機制
當輸入信號超出當前檔位量程時，自動量程系統會立即觸發保護機制，將量程提升至安全范圍，并在屏幕上顯示"OL"過載提示。這一設計避免了因誤操作導致的儀表損壞，確保設備長期穩定運行。
二、自動量程功能的操作步驟與配置方法
以下是DM858自動量程功能的標準操作流程及高級配置技巧：
1. 基礎操作步驟
開機初始化：連接儀表電源（支持USB-C或外部適配器供電），按下電源鍵啟動，儀表執行30秒自檢程序，期間指示燈由紅轉綠。
量程模式切換：通過旋轉主旋鈕或觸摸屏幕菜單，進入"測量設置"界面，選擇"自動量程（Auto Range）"模式。
探頭連接：將紅表筆插入"V-Ω"輸入端口（高電壓測量使用專用HV端口），黑表筆插入"COM"公共端口。
觸發測量：接觸被測點后，儀表自動從最低量程開始掃描，直至鎖定最佳分辨率檔位。測量結果實時顯示在7英寸TFT屏幕上，支持數值/波形雙模式顯示。
2. 高級配置技巧
刷新速率調節：在自動量程模式下，可通過"設置→顯示參數"將刷新速率調整為"慢速"（適用于觀察信號變化趨勢）或"快速"（適用于高速采樣場景）。
數據記錄功能激活：啟用儀表的500,000點存儲器，自動量程測量數據可連續記錄并導出至PC端進行分析（通過USB或LAN接口）。
觸發閾值設定：針對周期性信號，用戶可自定義量程切換閾值（例如，當信號幅值變化超過10%時自動調整檔位），提升動態測量精度。
三、典型應用場景與實戰案例分析
普源DM858的自動量程功能在以下場景中展現卓越性能：
案例1：新能源電池組電壓監測
在鋰電池組（48V/200Ah）充電測試中，電壓波動范圍達0.5V至55V。啟用自動量程后，儀表可實時跟蹤電池充放電曲線，從mV級浮充電壓到高壓平臺階段無縫切換，結合0.03%的DCV精度，確保BMS（電池管理系統）調試數據的可靠性。
案例2：半導體器件特性分析
測試MOSFET開關過程中的瞬態電壓（上升沿10μs，幅度20V）時，通過設置自動量程觸發閾值為5V，儀表可在信號躍變時自動提升量程，同時配合80次/秒的采樣速率，完整捕獲寄生電容充放電波形。
案例3：自動化生產線測試系統集成
利用儀表的SCPI指令集，通過LAN接口實現遠程控制。在PCB功能測試系統中，自動量程功能與"開關常開"模式結合，實現無人值守的全自動參數巡檢，單次測試時間縮短至傳統手動操作的1/3。
四、安全操作規范與故障排除指南
為確保自動量程功能的穩定運行，需遵循以下規范：
1. 安全操作要點
禁止在自動量程模式下測量未知高壓信號（>1000V），需先切換至手動量程最高檔進行初步檢測。
電流測量時，務必斷開電路并串聯接入儀表，避免并聯接入導致短路風險。
定期校準儀表（推薦每年一次），使用標準信號源驗證自動量程切換點的精度。
2. 常見故障排除
讀數異常波動：檢查探頭接觸是否良好，或關閉自動量程切換閾值功能進行排查。
量程鎖定失效：重啟儀表并檢查ADC模塊固件版本，必要時更新至最新版本。
"OL"提示頻繁出現：調整觸發閾值參數或改用外部信號衰減器降低輸入幅度。
五、技術展望：智能測量系統的未來趨勢
隨著物聯網與自動化測試技術的融合，普源新一代萬用表已開始集成AI輔助量程決策系統。例如，通過機器學習分析歷史測量數據，儀表可預測信號變化趨勢并提前預置量程檔位，進一步降低響應延遲。此外，無線遠程控制與云端數據同步功能的完善，將使萬用表從單一測量工具升級為智能測控系統節點。

普源DM858自動量程功能的高效應用，標志著精密測量從"人工經驗驅動"向"智能算法驅動"的轉型。通過掌握其操作邏輯、理解技術原理并結合實戰場景優化配置，用戶可最大化釋放該儀表的性能潛力，在科研、工業測試及教育領域?qū)崿F(xiàn)更精準、更高效的測量解決方案。
