概述
AD809可以從19.44 MHz或9.72 MHz TTL/CMOS/ECL/PECL基準頻率產生155.52 MHz ECL/PECL輸出時鐘。它支持分布式時序架構，能夠將背板或PCB的19.44 MHz或9.72 MHz時序基準信號分配給多個155.52 Mbps端口。該器件可用來為一個或多個端口創建發送位時鐘。

輸入信號多路復用器支持環路定時應用，可從155.52 Mbps接收數據恢復155.52 MHz發送位時鐘。

低抖動VCO、低功耗和寬工作溫度范圍，使該器件適合在環路系統中為SONET/SDH/光纖產生155.52 MHz位時鐘。

該器件內置一個低成本、片內VCO，在輸入頻率為19.44 MHz或9.72 MHz時，可鎖定至該頻率的8倍或16倍。無需外部器件便可進行頻率合成。不過，用戶可以通過選擇阻尼因子電容來調整環路動態特性，環路阻尼由阻尼因子電容的值決定。

AD809的設計可保證在輸入端無信號時，時鐘輸出頻率的漂移很低（約20%）。

AD809采用+5 V或-5.2 V單電源供電，功耗為90 mW。
數據表：*附件：AD809 155MHz頻率合成器技術手冊.pdf

特性

• 頻率合成至155.52 MHz
• 19.44 MHz或9.72 MHz輸入
• 基準信號選擇復用
• 單電源供電：+5 V或–5.2 V
• 輸出抖動：2.0度（均方根）
• 低功耗：90 mW
• 10 KH ECL/PECL兼容輸出
• 10 KH ECL/PECL/TTL/CMOS兼容輸入
• 封裝：16引腳窄體150 Mil SOIC

框圖

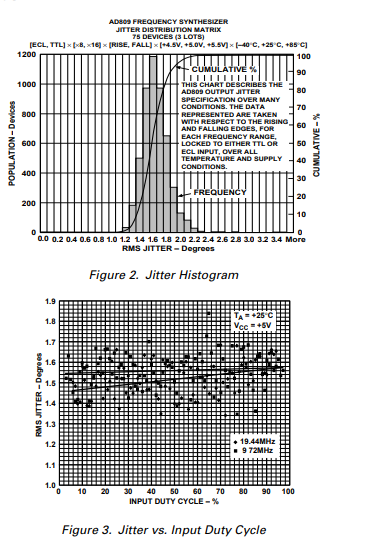

典型特性曲線

使用AD809

接地層

建議使用一個接地層來連接模擬地和數字地。

電源連接

• 建議在(V_{CC})和地之間使用一個10 μF的電容。該電容應連接在(+5 V)電源線到(V_{CC2})（引腳3）之間。(V_{CC2})引腳用于為CLKOUT/CLKOUTN信號提供隔離電源。
• 建議在引腳14（(AV_{CC2})）和引腳6（(AV_{CC1})）之間分別使用一個10 μF的電容。在集成電路（IC）電源和地之間使用0.1 μF的電容進行去耦也是可取的。應盡可能靠近IC放置電源去耦電容。有關建議的連接方式，請參見圖5“傳輸線路”。

傳輸線路

對于正發射極耦合邏輯（PECL）輸入，建議使用50 Ω的傳輸線。

端接

• PECL輸入信號應使用端接電阻。建議使用金屬膜、精度為1%的電阻。
• PECL輸入信號的端接電阻應盡可能靠近PECL輸入引腳放置。
• 從電源到輸入和輸出負載電阻的連接應該是獨立的，而不是串聯連接。這樣可以避免這些信號之間的串擾。

環路阻尼電容(C_D)

可以使用陶瓷電容作為環路阻尼電容。一個22 nF的電容可提供10的阻尼系數。
