TPS65218D0 是一款單芯片電源管理 IC （PMIC），專為支持便攜式（鋰離子電池）和非便攜式（5V 適配器）應用中的 AM335x 和 AM438x 系列處理器而設計。該器件的額定溫度范圍為 –40°C 至 +105°C，適用于各種工業應用。
*附件：tps65218d0.pdf

TPS65218D0 專為為 AM438x 處理器的所有功能提供電源管理而設計。DC/DC 轉換器 DCDC1 至 DCDC4 分別用于為內核、MPU、DDR 存儲器以及 3.3V 模擬和 I/O 供電。LDO1 為處理器提供 1.8 V 模擬和 I/O。GPIO1 和 GPO2 允許內存重置，GPIO3 允許 DCDC1 和 DCDC2 轉換器的熱重置（僅限 335x）。我^2^C 接口允許用戶啟用和禁用所有穩壓器、負載開關和 GPIO。此外，UVLO 和監控器電壓閾值、上電序列和掉電序列可通過 I 進行編程^2^C. 還可以監控過熱、過流和欠壓的中斷。監控器監控 DCDC1 到 DCDC4 和 LDO1。該監控器有兩個設置，一個用于典型的欠壓容差 （STRICT = 0b），一個用于嚴格的欠壓和過壓容差 （STRICT = 1b）。電源就緒信號表示 5 個穩壓器的調節正確。

三個遲滯降壓轉換器旨在為處理器內核、MPU 和 DDRx 存儲器供電。每個轉換器的默認輸出電壓可以通過 I 進行調整^2^C 接口。DCDC1 和 DCDC2 具有動態電壓調節功能，可在處理器的所有工作點提供電源。DCDC1 和 DCDC2 還具有可編程的轉換速率，以幫助保護處理器組件。當處理器處于睡眠模式時，DCDC3 保持供電，以保持 DDRx 內存的供電。如果系統電源發生故障或被禁用，備用電源為處理器的篡改、RTC 或兩個域提供兩個降壓轉換器。如果系統電源和紐扣電池都連接到 PMIC，則不會從紐扣電池獲取電力。一個單獨的電源良好信號監控備份轉換器。備用電池監視器確定紐扣電池的功率水平。

TPS65218D0器件采用 48 引腳 VQFN 封裝（6 mm × 6 mm，間距為 0.4 mm）。

特性

• 三個帶集成開關 FET 的可調降壓轉換器（DCDC1、DCDC2、DCDC3）：
  • DCDC1：默認電壓為 1.1V，最高電流為 1.8A
  • DCDC2：默認電壓為 1.1V，最高電流為 1.8A
  • DCDC3：默認電壓為 1.2V，最高電流為 1.8A
  • VIN 范圍為 2.7 V 至 5.5 V
  • 可調輸出電壓范圍 0.85 V 至 1.675 V（DCDC1 和 DCDC2）
  • 可調輸出電壓范圍 0.9 V 至 3.4 V （DCDC3）
  • 輕負載電流下的省電模式
  • 100% 占空比，實現最低壓差
  • 禁用時有源輸出放電
• 一個具有集成開關 FET （DCDC4） 的可調降壓-升壓轉換器：
  • DCDC4：默認 3.3 V，最高 1.6 A
  • VIN 范圍為 2.7 V 至 5.5 V
  • 可調輸出電壓范圍 1.175 V 至 3.4 V
  • 禁用時有源輸出放電
• 兩個低靜態電流、高效率降壓轉換器，用于電池備份域 （DCDC5、DCDC6）
  • DCDC5：1V 輸出
  • DCDC6：1.8V 輸出
  • VIN 范圍為 2.2 V 至 5.5 V
  • 由系統電源或紐扣電池備用電池供電
• 可調通用 LDO （LDO1）
  • LDO1：1.8V 默認值，最高 400mA
  • VIN 范圍為 1.8 V 至 5.5 V
  • 0.9 V 至 3.4 V 的可調輸出電壓范圍
  • 禁用時有源輸出放電
• 具有 350mA 電流限制的低電壓負載開關 （LS1）
  • VIN 范圍為 1.2 V 至 3.6 V
  • 1.35V 時開關阻抗為 110mΩ（最大值）
• 具有 100mA 或 500mA 可選電流限制的 5V 負載開關 （LS2）
  • VIN 范圍為 3 V 至 5.5 V
  • 5V 時 500mΩ（最大值）開關阻抗
• 具有 100mA 或 500mA 可選電流限制的高壓負載開關 （LS3）
  • VIN 范圍為 1.8 V 至 10 V
  • 500mΩ（最大值）開關阻抗
• 具有內置 Supervisor 功能監視器的 Supervisor
  • DCDC1、DCDC2 ±4% 容差
  • DCDC3、DCDC4 ±5% 容差
  • LDO1 ±5% 容差
• 保護、診斷和控制：
  • 欠壓鎖定 （UVLO）
  • 始終在線的按鈕監視器
  • 過熱警告和停機
  • 用于備用電源和主電源的獨立電源就緒輸出
  • 我^2^C 接口 （地址 0x24） （請參閱 I 的時序要求^2^C 在 400 kHz 下運行）

參數

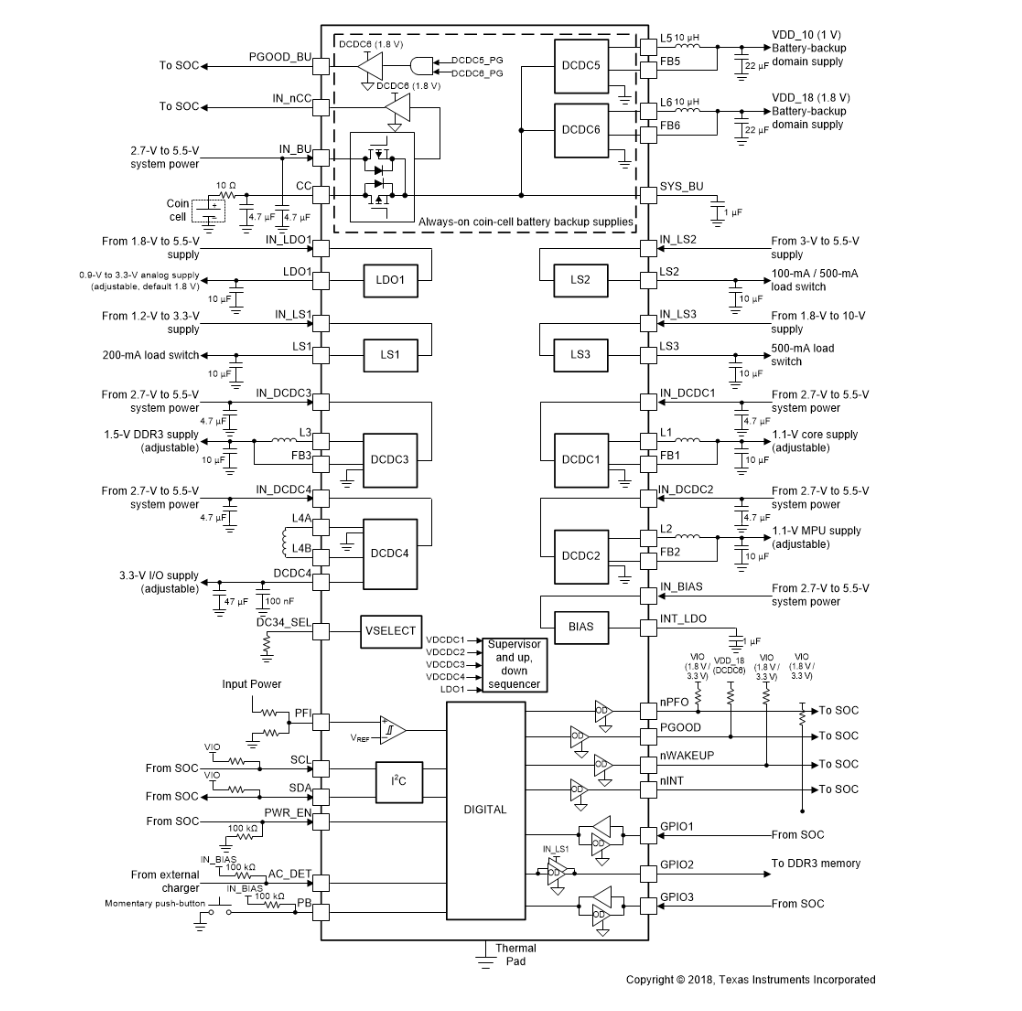

方框圖

1. 概述

TPS65218D0 是一款單芯片電源管理 IC（PMIC），專為支持 AM335x 和 AM438x 處理器系列而設計。它集成了多個可調的降壓轉換器、一個降壓-升壓轉換器、低靜態電流的高效降壓轉換器、可調的通用低壓差線性穩壓器（LDO）以及多個負載開關，適用于便攜式（如 Li-Ion 電池）和非便攜式（如 5V 適配器）應用。

2. 主要特性

• ? 三個可調降壓轉換器（DCDC1-3） ?：
  • 默認輸出電壓分別為 1.1V、1.1V 和 1.2V。
  • 最大輸出電流可達 1.8A。
  • 輸入電壓范圍：2.7V 至 5.5V。
• ? 一個降壓-升壓轉換器（DCDC4） ?：
  • 默認輸出電壓為 3.3V。
  • 最大輸出電流可達 1.6A。
  • 輸入電壓范圍：2.7V 至 5.5V。
• ? 兩個高效降壓轉換器（DCDC5 和 DCDC6） ?：
  • 輸出電壓分別為 1V 和 1.8V。
  • 專為電池備份域設計，支持系統電源或紐扣電池備份。
• ? 一個可調通用 LDO（LDO1） ?：
  • 默認輸出電壓為 1.8V。
  • 最大輸出電流可達 400mA。
  • 輸入電壓范圍：1.8V 至 5.5V。
• ? 多個負載開關（LS1-3） ?：
  • LS1：最大電流 350mA，電壓范圍 1.2V 至 3.6V。
  • LS2 和 LS3：可選電流限制（100mA 或 500mA），電壓范圍分別為 3V 至 5.5V 和 1.8V 至 10V。
• ?監控和保護功能?：
  • 包括欠壓鎖定（UVLO）、過溫警告和關斷、獨立的電源良好輸出等。
  • 支持 I2C 接口進行配置和監控。

3. 應用

• 工業自動化
• 電子銷售點（ePOS）
• 測試和測量
• 個人導航
• 工業通信
• 背板 I/O
• 連接式工業驅動器

4. 封裝與尺寸

• ?封裝類型?：48 引腳 VQFN（6mm × 6mm，0.4mm 間距）或 HTQFP（7mm × 7mm，0.5mm 間距）。

5. 電氣特性

• ?工作溫度范圍?：-40°C 至 +105°C。
• ?輸入電壓范圍?：根據具體轉換器或 LDO 而定，通常在 1.8V 至 5.5V 之間。
• ?輸出電壓精度?：±2% 至 ±5%，具體取決于負載和溫度條件。
• ?靜態電流?：各轉換器和 LDO 在不同模式下的靜態電流有所不同，通常在微安級別。

6. 熱特性

• 提供了詳細的熱阻信息，包括結到殼（RθJC）、結到板（RθJB）和結到環境（RθJA）的熱阻值。

7. 編程與接口

• ?I2C 接口?：支持標準模式（100kHz）、快速模式（400kHz）和高速模式（最高可達 3.4MHz）。
• ?寄存器映射?：提供了詳細的寄存器映射，用于通過 I2C 接口訪問和控制 PMIC 的各種功能。

8. 布局與設計指南

• 提供了布局指南和布局示例，以幫助設計師優化 PCB 布局，確保最佳性能。
• 強調了去耦電容的放置、熱焊盤的使用以及輸入和輸出跡線的布線要求。
