AMC1301 是一款隔離式精密放大器，此放大器的輸出與輸入電路由抗電磁干擾性能極強的隔離柵隔開。該隔離柵經認證可提供高達 7070 V PEAK 的增強型隔離，符合 DIN EN IEC 60747-17 (VDE 0884-17) 和 UL1577 標準，并且可支持高達 1 kV RMS 的工作電壓。

數據手冊：*附件：AMC1301 用于電流檢測的、±250mV輸入、精密增強型隔離放大器技術手冊.pdf

該隔離層可將系統中以不同共模電壓電平運行的各器件隔開，防止高電壓沖擊導致低壓側器件電氣損壞或對操作員造成傷害。

AMC1301 的輸入經過優化，可直接連接至分流電阻器或其他低電壓電平信號源。具有出色的直流精度和低溫漂，可支持精確的電流控制，適用于車載充電器 (OBC)、直流/直流轉換器、變頻器或其他高壓應用。 AMC1301 的集成式共模過壓和無高側電源電壓檢測功能可簡化系統級設計和診斷。

AMC1301 可在 –40°C 至 +125°C 擴展工業溫度范圍內正常運行，并采用寬體 8 引腳 SOIC (DWV) 封裝。AMC1301S 的額定工作溫度范圍為 –55°C 至 +125°C。

特性
? ±250mV 輸入電壓范圍，針對使用分流電阻器測量電流進行了優化
? 固定增益：8.2 V/V
? 低直流誤差：
– 失調電壓誤差：±0.2mV（最大值）
– 溫漂±3μV/°C（最大值）
– 增益誤差：±0.3%（最大值）
– 增益漂移：±50ppm/°C（最大值）
– 非線性度：0.03%（最大值）
? 高側和低側以 3.3V 電壓運行
? 系統級診斷功能
? 安全相關認證：
– 符合 DIN EN IEC 60747-17 (VDE 0884-17) 的7070VPK 增強型隔離
– 符合 UL1577 標準且長達 1 分鐘的 5000VRMS隔離
? 針對更大工業溫度范圍進行了全面優化： –40°C至 +125°C

引腳功能和配置

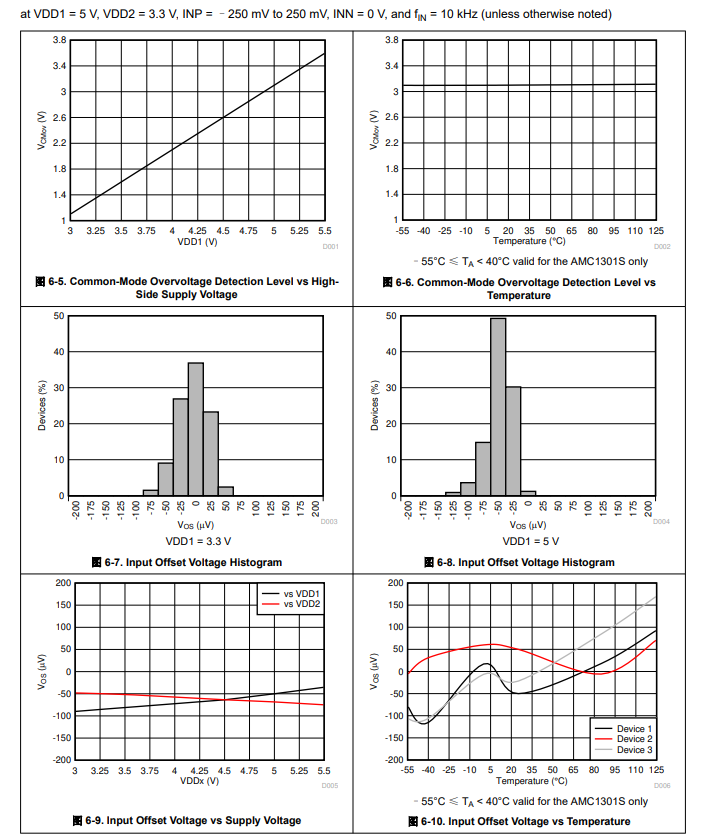

典型特性

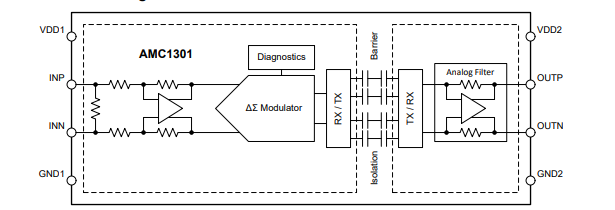

功能方框圖

典型應用

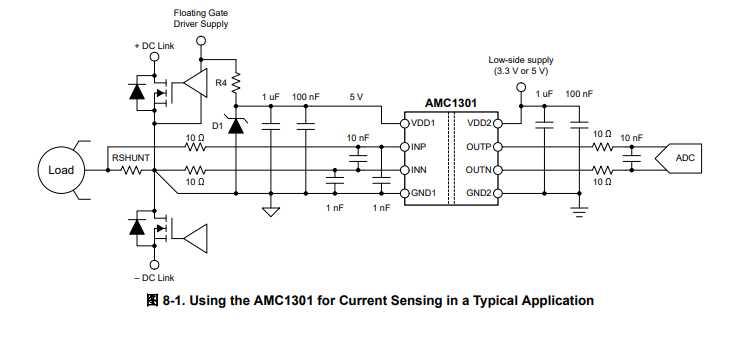

圖8-1顯示了交流電機驅動器典型應用中的AMC1301。流經負載的電流外部分流電阻器RSHUNT產生由AMC1301感測的電壓降。AMC1301將高側的模擬輸入信號數字化、將數據通過隔離屏障傳輸到低側，重建模擬信號并將該信號作為輸出引腳上的差分電壓呈現。AMC1301的差分輸入、差分輸出和高共模瞬態抗擾度（CMTI）即使在高噪聲環境中也能提供可靠和準確的操作。

應用
? 基于分流電阻器的電流感應，可用于：
– 電機驅動器
– 變頻器
– 不間斷電源
