OPA2836-Q1 器件是一款雙通道超低功耗、軌到軌輸出、負電源軌輸入、電壓反饋運算放大器，經過設計可由 2.5V 至 5.5V 范圍內的單電源或者 ±1.25V 至 ±2.75V 范圍內的雙電源供電運行。該放大器每通道僅消耗 1mA 的電流，單位增益帶寬為 205MHz，功耗性能比處于業內領先水平。

數據手冊：*附件：OPA2836-Q1 汽車類雙通道、極低功耗、軌到軌輸出VFB運算放大器技術手冊.pdf

OPA2836-Q1 器件 兼具 低功耗特性和出色的高頻性能，并且可實現其他同類器件所無法達到的性能/功耗比，因此非常適合注重功耗方面的電池供電類便攜式應用。

OPA2836-Q1 在 –40°C 至 +125°C 的擴展級工業溫度范圍內額定運行。

特性
? 適用于汽車電子 應用
? 具有符合 AEC-Q100 的下列結果：
– 器件溫度 1 級：-40°C 至 125°C 的環境運行溫度范圍
– 器件人體放電模式 (HBM) 分類等級 2
– 器件組件充電模式 (CDM) 分類等級 C6
? 低功耗：
– 電源電壓：2.5V 至 5.5V
– 靜態電流：1mA（典型值）
– 掉電模式：0.5μA（典型值）
? 帶寬：205MHz
? 轉換率：560V/μs
? 上升時間：3ns (2VSTEP)
? 穩定時間 (0.1%)：22ns (2 VSTEP)
? 過驅恢復時間：60ns
? 信噪比 (SNR)：在 1kHz (1VRMS) 時為 0.00013% (-117.6dBc)
? 總諧波失真 (THD)：在 1kHz (1VRMS) 時為
0.00003% (-130dBc)
? HD2、HD3：1MHz 下分別為 –85dBc、105dBc(2VPP)
? 輸入電壓噪聲：4.6nV/√Hz (f = 100kHz)
? 輸入偏移電壓：65μV（最大值為 ±400μV）
? 共模抑制比 (CMRR)：116dB
? 輸出驅動電流：50mA
? RRO：軌到軌輸出
? 輸入電壓范圍：-0.2V 至 +3.9V（5V 電源）

引腳功能和配置

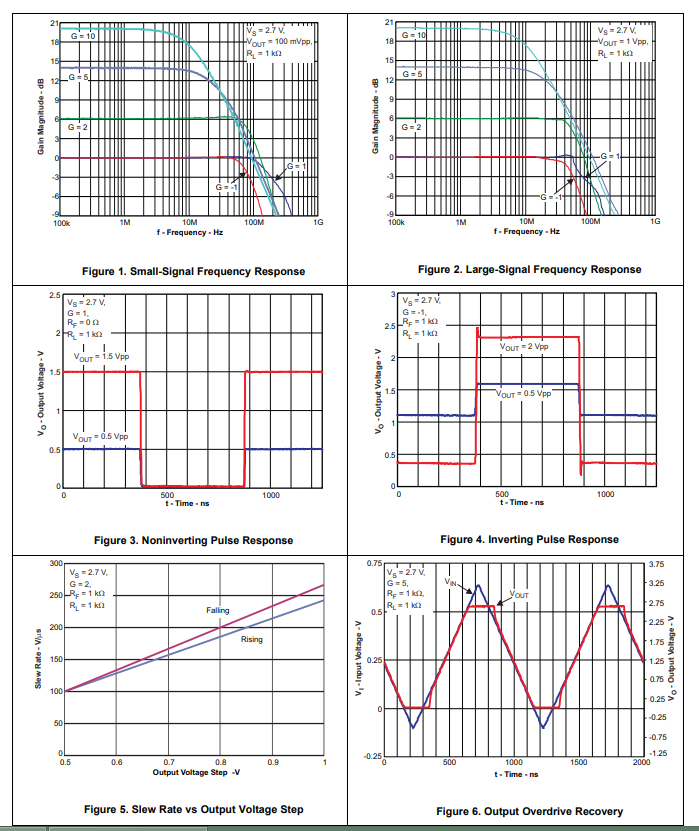

典型特性

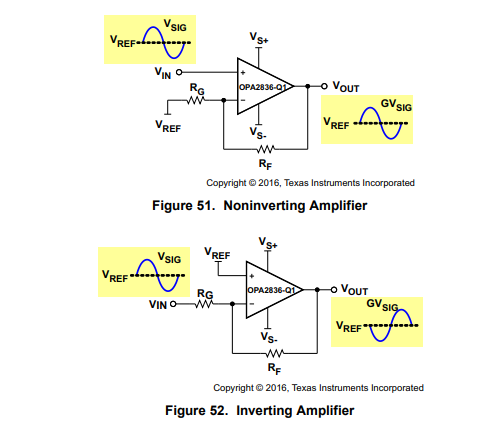

功能方框圖

應用
? 低功耗信號調節
? 音頻模數轉換器 (ADC) 輸入緩沖器
? 低功耗逐次逼近寄存器 (SAR) 和三角積分 (ΔΣ)ADC 驅動器
? 便攜式系統
? 低功耗系統
? 高密度系統
