DCP02 系列是 2W 隔離式非穩壓 DC/DC 轉換器模塊系列。DCP02 系列器件需要最少的外部元件，包括片上器件保護，提供額外的功能，如輸出禁用和開關頻率同步。
*附件：dcp021212.pdf

這種特性和小尺寸的組合使 DCP02 系列器件適用于廣泛的應用，在需要信號路徑隔離的應用中是一種易于使用的解決方案。

特性

• 1 kV 隔離（運行）：1 秒測試
• 跨隔離柵施加的連續電壓：60 VDC / 42.5 VAC
• UL1950 認證組件
• EN55022 B 類 EMC 性能
• 7 引腳 PDIP 和 12 引腳 SOP 封裝
• 輸入電壓：5 V、12 V、15 V 或 24 V
• 輸出電壓：3.3 V、±5 V、7 V、9 V、±12 V 或 ±15 V
• 設備到設備同步
• 熱保護
• 短路保護
• 高效率

參數

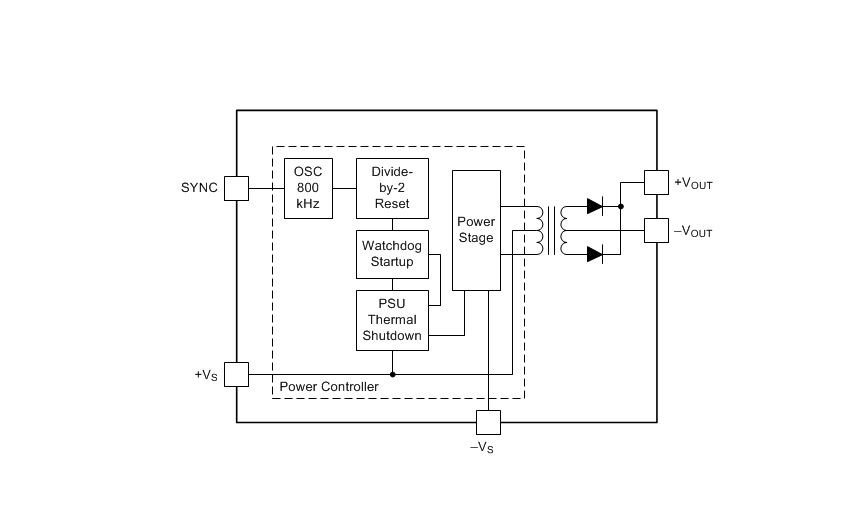

方框圖

一、產品概述

DCP021212是一款由德州儀器（Texas Instruments）生產的2W、1000V RMS隔離、未穩壓DC/DC轉換器模塊。該模塊專為需要信號路徑隔離的應用設計，提供高效的電能轉換和靈活的輸出電壓選項。

二、關鍵特性

• ?高隔離電壓?：1000V RMS隔離，確保電氣安全。
• ?寬輸入電壓范圍?：支持5V、12V、15V或24V輸入電壓。
• ?多輸出電壓選項?：?jiǎn)屋敵隹蛇x3.3V、4.5V、5V、7V、9V、12V或15V；雙輸出可選±5V、±12V或±15V。
• ?高效率?：采用先進的BiCMOS和DMOS工藝，提供高效率的電能轉換。
• ?熱保護與短路保護?：內置熱關斷和短路保護電路，確保設備安全穩定運行。
• ?設備間同步?：支持多個DCP02系列設備間的同步，減少系統噪聲。
• ?靈活的封裝選項?：提供7引腳PDIP和12引腳SOP兩種封裝形式，便于PCB布局和焊接。

三、應用領域

• 信號路徑隔離
• 地環路消除
• 數據采集
• 工業控制與儀器儀表
• 測試設備

四、電氣特性

• ?最大輸出功率?：2W
• ?輸入電壓范圍?：10.8V至13.2V（對于DCP021212）
• ?輸出電壓范圍?：多種可選，具體取決于型號和配置
• ?隔離測試電壓?：1kV AC，持續1秒
• ?連續工作電壓?：60V DC或42.5V AC
• ?工作溫度范圍?：-40°C至85°C
• ?熱關斷溫度?：150°C

五、功能描述

• ?隔離?：采用操作隔離，確保信號路徑的安全隔離，但不適用于需要增強隔離的安全電路。
• ?功率級?：使用推挽中心抽頭拓?fù)浣Y(jié)構，工作頻率為400kHz（通過800kHz振蕩器分頻得到）。
• ?振蕩器與看門狗電路?：內置800kHz振蕩器，可與其他DCP02系列設備或外部源同步，減少系統噪聲。看門狗電路監控振蕩器電路的運行狀態，確保設備穩定運行。
• ?同步功能?：支持多達8個DCP02系列設備的同步操作，通過連接SYNC引腳實現。對于超過8個設備的同步需求，可使用外部設備驅動SYNC引腳。
• ?熱關斷與短路保護?：內置熱關斷電路，當芯片溫度超過150°C時自動關斷輸出。同時提供短路保護功能，防止設備在短路條件下?lián)p壞。

六、典型應用與布局指導

文檔提供了DCP021212的典型應用電路圖和布局指導，幫助用戶快速設計和實現基于DCP021212的電源轉換電路。布局指導包括輸入和輸出電源及地平面的設計、解耦電容的放置、SYNC引腳的連接等關鍵要點，以確保電路的性能和穩定性。

七、文檔支持

• ?數據手冊?：提供了詳細的規格、電氣特性、典型特性曲線、應用信息和布局指導等。
• ?技術支持?：用戶可通過TI的E2E論壇獲取快速、經驗證的設計幫助和支持。

八、封裝與訂購信息

文檔最后部分提供了DCP021212的封裝尺寸、材料、標記等詳細信息，以及不同封裝類型和數量的訂購信息，方便用戶根據實際需求進行選擇和購買。
