本文簡單介紹了芯片離子注入后退火會引入的工藝問題:射程末端(EOR)缺陷、硼離子注入退火問題和磷離子注入退火問題。
熱退火是半導體制造中不可或缺的關鍵步驟,通過技術分類優化和固相外延再生長,可顯著提升器件性能。未來,智能控制、材料創新和跨學科研究將推動熱退火技術的進一步發展,為先進工藝節點和新型器件研發提供支撐。
關鍵目的
晶格修復:通過熱能驅動原子重排,恢復離子注入導致的非晶層結構(修復溫度約500℃)。
雜質激活:使注入的間隙雜質原子進入晶格替位位置,形成電活性摻雜(激活溫度約950℃)。
薄膜改性:致密化疏松薄膜,改善高k柵介質特性(如降低柵泄漏電流)。
合金形成:優化金屬硅化物(如CoSi、NiSi)的接觸電阻和本體電阻。
技術分類與特性
射程末端(EOR)缺陷
射程末端缺陷是高劑量離子注入后,退火過程中非晶硅(a-Si)與單晶硅(c-Si)界面處形成的穩定位錯環缺陷。其形成源于離子注入導致的非晶化層在退火時發生固相外延再生長(SPER),界面處點缺陷(如空位和間隙原子)的擴散與聚結形成擴展缺陷。
圖1射程末端(EOR)缺陷示意圖
關鍵影響因素
對器件性能的影響與解決方案
電學性能退化
漏電流增加:位錯環位于PN結耗盡區時,反向漏電流增加2-3個數量級。
可靠性風險:缺陷簇加速電遷移,器件壽命縮短50%以上。

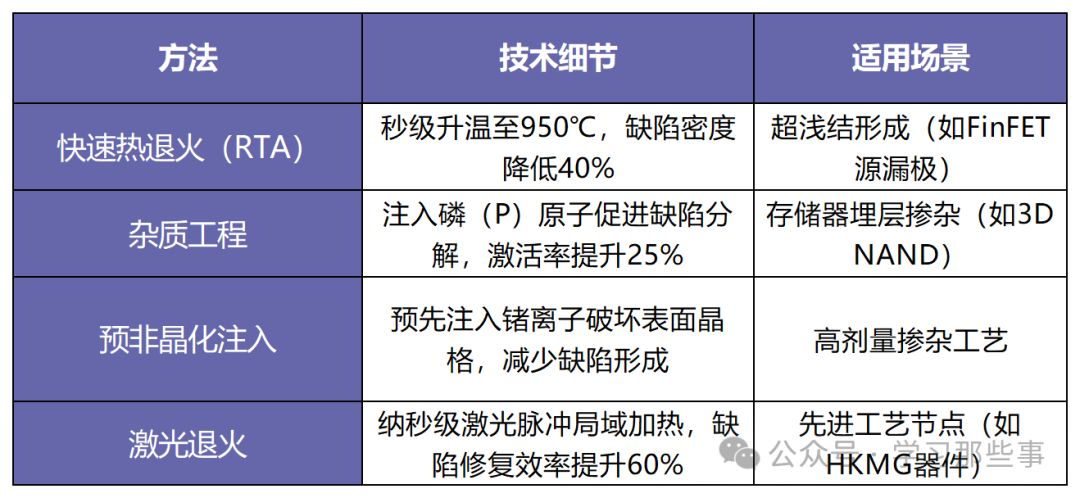

工程化解決方案
前沿技術進展與應用拓展
缺陷工程突破
二維材料調控:山東大學團隊通過氬等離子體輻照調控Bi?O?Se中的O/Se空位缺陷,實現超快激光輸出(脈寬266fs),比傳統材料縮短50%。
納米技術應用:利用缺陷增強納米炸藥性能(威力提升千百倍),推動軍事領域變革。
退火工藝創新
儲氫合金退火:北方稀土貯氫公司開發新工藝,產品合格率提升0.6%,能耗降低6%。
硅鋼退火技術:中冶南方研發帶氣氛高頻感應加熱裝備,實現±5℃溫度控制,滿足新能源汽車硅鋼需求。
跨學科研究
量子退火算法:中科院高能物理研究所將量子退火啟發式算法應用于粒子徑跡重建,加速萬倍。
生物醫學應用:缺陷工程調控鈦合金表面抗菌性(抑菌率>99%),提升人工關節性能。
射程末端缺陷是離子注入工藝中需精準調控的關鍵問題。通過退火條件優化、雜質工程和工藝創新,可顯著減少其影響。未來,智能控制、材料創新和跨學科研究將推動器件性能與可靠性的進一步提升,并為新能源、生物醫學等領域帶來革命性突破。
硼離子注入退火特性
硼退火特性是硼離子注入后,通過熱能驅動原子重排,使間隙硼原子進入晶格替位位置形成電活性摻雜的過程。電學激活比例(自由載流子數Np/注入劑量Ns)是衡量激活程度的關鍵指標。
溫度依賴特性

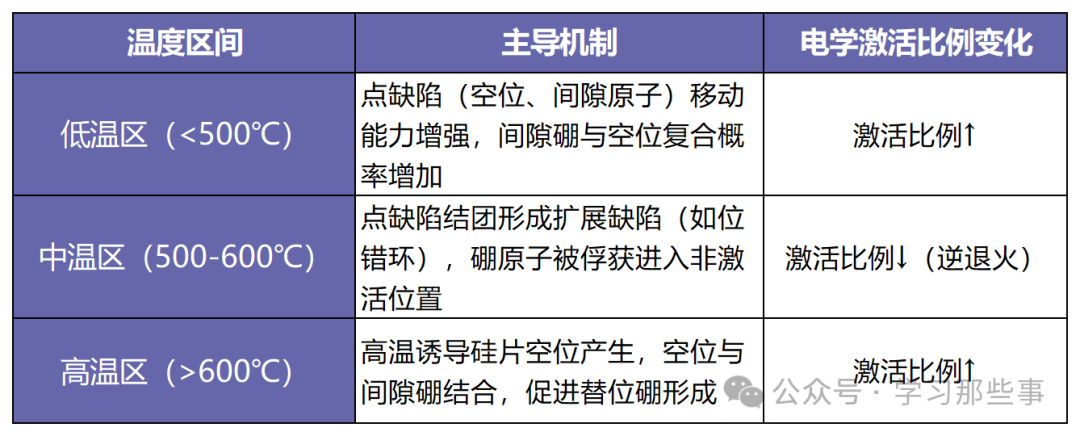

逆退火現象解析
在500-600℃范圍內,注入產生的點缺陷通過結團降低系統能量,形成擴展缺陷(如位錯環)。硼原子因小尺寸效應(原子半徑≈0.88?)易被缺陷團俘獲,導致替位硼濃度下降,出現電學激活比例隨溫度升高反常降低的現象。
工藝挑戰與解決方案
對器件性能的影響
閾值電壓漂移:激活比例不足導致PMOS閾值電壓(Vth)偏移±15%。
漏電流增加:未激活硼原子在氧化層中形成陷阱電荷,增加柵泄漏電流。
可靠性風險:逆退火導致激活比例波動,加速負偏壓溫度不穩定性(NBTI)。
前沿技術進展與應用拓展
退火工藝創新
儲氫合金退火:北方稀土貯氫公司開發新工藝,產品合格率提升0.6%,能耗降低6%。
硅鋼退火技術:中冶南方研發帶氣氛高頻感應加熱裝備,實現±5℃溫度控制,滿足新能源汽車硅鋼需求。
納米技術應用
硼摻雜納米金剛石:1000℃退火后,納米金剛石相含量增加,硼濃度提高,薄膜電阻率降低至0.1Ω·cm。
圖2 不同注入劑量條件下硼的退火特性
量子點調控:通過退火溫度調控硼量子點尺寸,優化光電器件發光效率。
跨學科研究
量子退火算法:中科院高能物理研究所將量子退火啟發式算法應用于粒子徑跡重建,加速萬倍。
生物醫學應用:硼中子俘獲療法(BNCT)中,通過退火優化硼涂層結構,提升癌癥治療效果。
硼退火特性是半導體制造中需多維度優化的核心問題。通過退火條件優化、雜質工程和工藝創新,可顯著減少逆退火現象,提高器件性能。未來,智能控制、材料創新和跨學科研究將推動硼退火技術的進一步發展,為先進工藝節點和新型器件研發提供支撐。
磷離子注入退火特性
磷退火特性是磷離子注入后,通過熱能驅動原子重排,使間隙磷原子進入晶格替位位置形成電活性摻雜的過程。同樣電學激活比例是衡量激活程度的關鍵指標。
高劑量注入的退火機理
高劑量(>1×101?cm?2)注入導致非晶層形成,退火時發生固相外延再生長。磷原子與間隙硅原子無區別地結合到晶格位置,顯著提高激活比例。
圖3 不同注入劑量條件下磷的退火特性
對器件性能的影響
閾值電壓漂移:激活比例不足導致NMOS閾值電壓(Vth)偏移±15%。
接觸電阻:未激活磷原子在硅化物/硅界面形成勢壘,增加接觸電阻。
可靠性風險:激活比例波動加速正偏壓溫度不穩定性(PBTI)。
前沿技術進展與應用拓展
退火工藝創新
儲氫合金退火:北方稀土貯氫公司開發新工藝,產品合格率提升0.6%,能耗降低6%。
硅鋼退火技術:中冶南方研發帶氣氛高頻感應加熱裝備,實現±5℃溫度控制,滿足新能源汽車硅鋼需求。
納米技術應用
磷摻雜納米金剛石:1000℃退火后,納米金剛石相含量增加,磷濃度提高,薄膜電阻率降低至0.1Ω·cm。
量子點調控:通過退火溫度調控磷量子點尺寸,優化光電器件發光效率。
磷退火特性是半導體制造中需多維度優化的核心問題。通過退火條件優化、雜質工程和工藝創新,可顯著提高激活比例,提升器件性能。未來,智能控制、材料創新和跨學科研究將推動磷退火技術的進一步發展,為先進工藝節點和新型器件研發提供支撐。
-
