在科學研究和工程應用中，精確測量小電流是至關重要的。吉時利源表2400作為一種高性能的測試儀器，具備多種功能，能夠提供精準的小電流測量。以下是使用吉時利源表2400進行小電流測量的五種有效方法。

方法一：四線測試法
四線測試法是消除引線電阻引入誤差的最佳方法。其原理是通過使用兩組獨立的引線，一組用于施加電流，另一組用于測量電壓，從而將電流線和電壓線分離，避免引線電阻對測量結果的影響。具體操作步驟如下：
1. 連接吉時利源表和被測電阻。將源表的兩個電流線連接到被測電阻的兩端，兩個電壓線連接到被測電阻的中間。
2. 設置源表的工作模式，選擇四線法測試模式，并設置合適的電流大小和測量范圍。
3. 啟動測量，源表會自動施加電流并測量電壓降，計算出被測電阻的值。結果顯示在儀器的顯示屏上。
四線測試法適用于各種電阻元件的電阻值測量，如電阻器、電纜、導線等，具有高精度和可靠性。
方法二：低電流測量模式
吉時利源表2400具備低電流測量模式，適用于測量極小的電流。在這種模式下，儀器會自動優化測量設置，降低噪聲和干擾，提高測量精度。操作步驟如下：
1. 在源表面板上選擇低電流測量模式，通過菜單鍵進入相應的設置界面。
2. 根據實際需求，設置合適的測量量程和分辨率。
3. 連接被測設備，確保連接穩定無松動。
4. 啟動測量，讀取并記錄測量結果。
低電流測量模式特別適用于測量微電子器件、傳感器和半導體材料等的小電流特性。
方法三：使用內置比較器
吉時利源表2400內置了快速“通過/失敗”比較器，適用于自動化質量管理。在進行小電流測量時，可以利用比較器設置閾值，快速判斷測量結果是否在預期范圍內。操作步驟如下：
1. 進入比較器設置界面，通過菜單鍵和旋鈕設置比較器的閾值。
2. 選擇測量模式，并連接被測設備。
3. 啟動測量，儀器會自動將測量結果與閾值進行比較，并顯示通過或失敗的結果。
使用內置比較器不僅可以提高測量效率，還能確保測量結果的準確性，特別適用于批量測試和生產環境。
方法四：數字濾波功能
吉時利源表2400具備數字濾波功能，可以有效降低測量過程中的噪聲和干擾。在進行小電流測量時，開啟數字濾波功能能夠提高測量結果的穩定性和精度。操作步驟如下：
1. 在源表面板上找到濾波功能鍵，開啟數字濾波。
2. 根據需要選擇合適的濾波級別，通常有低、中、高三個級別可選。
3. 設置測量模式和量程，連接被測設備。
4. 啟動測量，讀取并記錄濾波后的測量結果。
數字濾波功能特別適用于測量環境噪聲較大的場合，能夠有效提高測量數據的可靠性。
方法五：遠程控制和編程

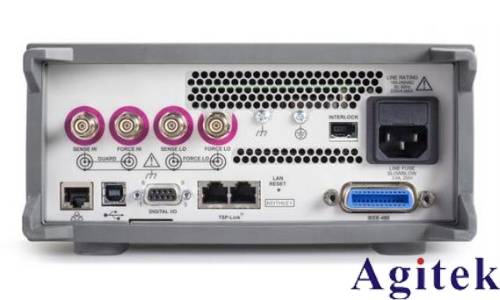

吉時利源表2400支持多種通信接口，如GPIB、RS-232和以太網，可以通過計算機進行遠程控制和編程。利用這一功能，可以編寫自動化測試程序，實現復雜的小電流測量任務。操作步驟如下：
1. 選擇合適的通信接口，連接源表和計算機。
2. 安裝并配置相應的控制軟件，如NS-SourceMeter源表程控軟件。
3. 編寫測試程序，設置測量參數和流程。
4. 運行測試程序，實時監控和記錄測量結果。
遠程控制和編程功能不僅提高了測試的靈活性和效率，還能實現復雜的測試序列和數據分析，特別適用于科研和自動化生產線。

吉時利源表2400通過其強大的功能和靈活的測量模式，為小電流測量提供了多種有效方法。無論是四線測試法、低電流測量模式、內置比較器、數字濾波功能，還是遠程控制和編程，都能在不同應用場景下提供高精度和可靠的測量結果。合理使用這些方法，能夠顯著提升小電流測量的準確性和效率，為科學研究和工程應用提供有力支持。

在使用吉時利源表2400進行小電流測量時，還需要注意儀器的接地、量程設置、連接穩定性以及環境因素的影響。定期對儀器進行校準和維護，也是保證測量精度和穩定性的重要措施。通過綜合運用上述方法和注意事項，可以充分發揮吉時利源表2400的優勢，滿足各種小電流測量的需求。
