一、什么是微流控芯片
和傳統芯片不同,微流控芯片更像是一個微米尺度的“生化反應平臺”。詳細來說,微流控芯片是一種將生物、化學、醫學等領域所涉及的樣品制備、反應、分離、檢測等基本操作單元集成到微米尺度的“芯片”上,從而實現對復雜生物化學過程的快速、高效、自動化分析的技術平臺。
由于微流控芯片是微米級的結構,流體在其中顯示和產生了與宏觀尺度不同的特殊性能,因此發展出獨特的分析產生的性能。
微流控芯片需要精確操控微小液體樣本,比如:控制流體的流動、混合、反應和檢測。從這個角度出發,其核心結構是微流道和微孔。也就是說,微流道和微孔的加工質量,直接影響了微流控芯片的檢測效果。
二、微流控芯片加工工藝對比
以玻璃微流道為例,傳統的加工方法有:
(1)傳統機械加工:容易出現崩邊和裂紋。
(2)超聲波加工:效率較低,微小的形貌難控制。
(3)磨料射流加工:需要掩膜和基體,難加工出高深寬比的微通道。
(4)金剛石切割:精度不足,加工效率偏低。
(5)化學刻蝕:濕法刻蝕由于各向同性,流道不僅會在深度上被蝕刻,還會在水平表面向外擴展,形成橫向的“側蝕”,從而影響流道精度;而干法刻蝕加工效率低下。
三、飛秒激光加工微流控芯片的優勢
微流控芯片中主要的微米級結構是:盲槽、盲孔、微孔。而飛秒激光作為一種前沿的微納加工技術,具有高精度、非接觸、材料適應性廣和加工速度快等優點,特別適合微流控芯片中微結構的刻蝕。
下面,將從微流控芯片的關鍵質量指標出發,分析飛秒激光的加工優勢。
(1)微流控芯片極其關注微流道和微孔等的尺寸精度和形狀精度。因為它們直接影響流體的流動特性和反應效率。而飛秒激光作為一種超快激光,它的光斑直徑僅幾微米至十余微米,可以對材料做高精度的刻蝕和打孔。以深圳單色科技的加工指標來看,微流道和微孔的尺寸精度可以控制在±1μm,這可以滿足大部分設計對于微流道等的精度要求。

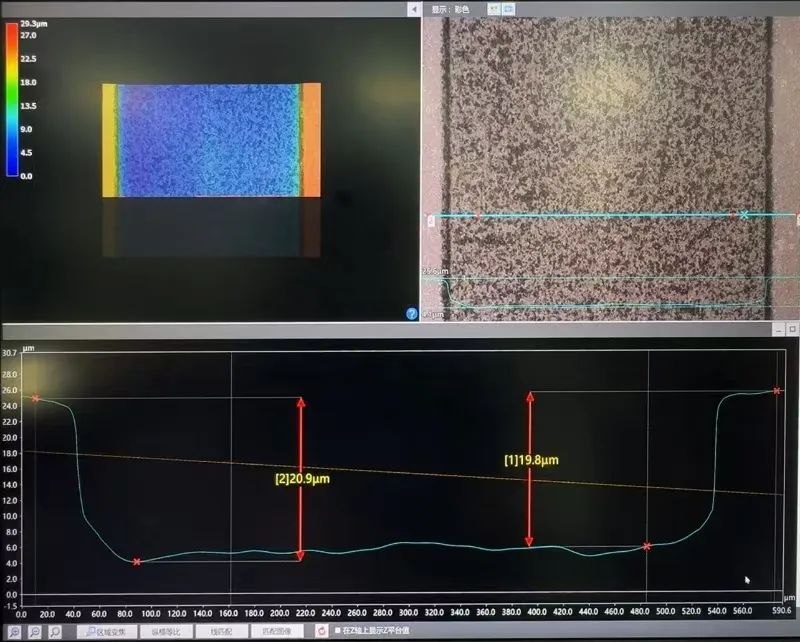

(深圳單色科技 陶瓷微流道 加工案例)
(2)表面粗糙度:微流道和微孔的表面要求是光滑的,可以減少流體流動阻力,避免樣品吸附,提高檢測靈敏度。而飛秒激光由于具有超短脈沖寬度,因此對材料的加工可以保證較好的刻蝕效果,可以極大避免重熔層或毛刺,也可以避免微裂紋等。因此:常規盲槽、盲孔的粗糙度可以控制在±0.4μm,能夠較好應對微流控芯片的加工需求。
(3)材料適應性:除了玻璃材質外,微流控芯片所選擇的材料是非常廣泛的,如:高分子聚合物(Pi膜、PDMS膜等)、硅、陶瓷等,因此,微流控芯片的加工,往往需要適應不同材料的特性。而飛秒激光具有極高的峰值功率,可以瞬間對材料進行去除,因此對材料是沒有限制的,不管是硅、玻璃、膜類材料,都可以進行微流道和盲孔的加工。

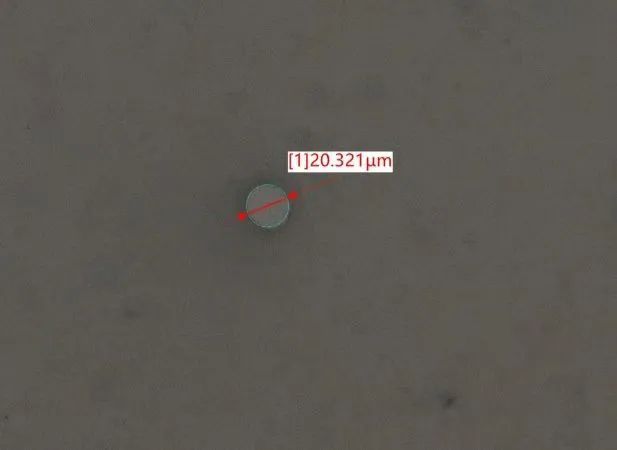

(深圳單色科技 PDMS膜微孔 加工案例)
四、結語
相信,飛秒激光憑借其突出的加工優勢,可以進一步推動微流控技術在生物醫學、環境監測、食品安全等領域的廣泛應用,為相關科研和工業項目做出重要的貢獻。
作者 | 陳敏蘭
-
