產品介紹

LHD5755-1是一款四通道、電壓和電流輸出DAC，采用一26V至+33V電源供電。片內動態電源控制功能基于為實現片內功耗最低而優化的DC-DC升壓轉換器，在電流模式下，可以在7.4V至29.5V范圍內調節輸出驅動器的電壓，使功耗最小。各通道均有一個相應的CHART 引腳，因此HART信號可以耦合到LHD5755-1的電流輸出端。

該器件采用多功能三線式串行接口，能夠以最高30MHz的時鐘速率工作，并與標準SPI、QSPITM、MICROWIRETM、DSP和微控制器接口標準兼容。該接口還提供可選的CRC-8分組錯誤校驗功能，以及用于監控接口活動的看門狗定時器。LHD575-1的額定工作溫度范圍為-40°c至+105°C，封裝64引l腳，9mm×9mm QFN。

產品特性

·16位分辨率和單調性

·動態電源控制降低發熱

·電流和電壓輸出引腳可連接到一個引腳

·電流輸出范圍：0mA至20mA、4mA至20mA或0mA至24mA總不可調整誤差(TUE)：士0.05%(最大值)

·電壓輸出范圍(含20%超量程)：0V至5V、0V至10V、±5V和±10V總不可調整誤差(TUE)：士0.05%(最大值)

·用戶可編程失調與增益

·片內診斷

·片內基準電壓源(±10ppm/°C，最大值)

·溫度范圍：一40C至+105℃

產品應用

·過程控制

·致動器控制

·PLCs(可編程控制器)

·HART網絡連接

實測數據

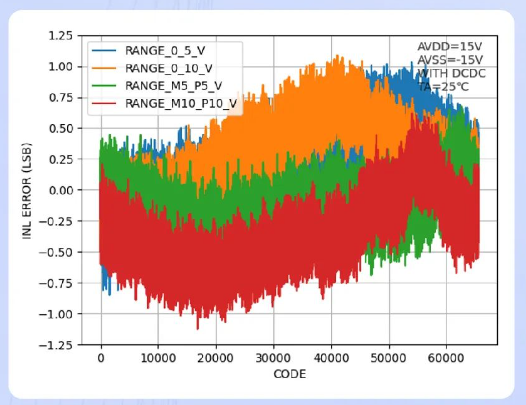

一電壓輸出DACINL(DCDC打開)一

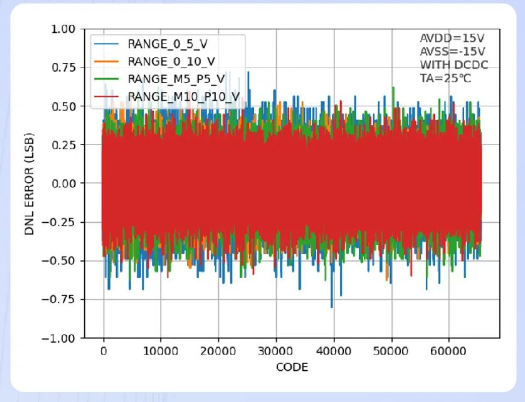

一電壓輸出DACDNL(DCDC打開)一

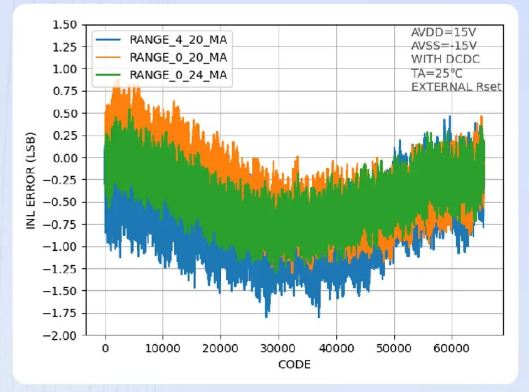

—電流輸出DACINL(DCDC打開)一

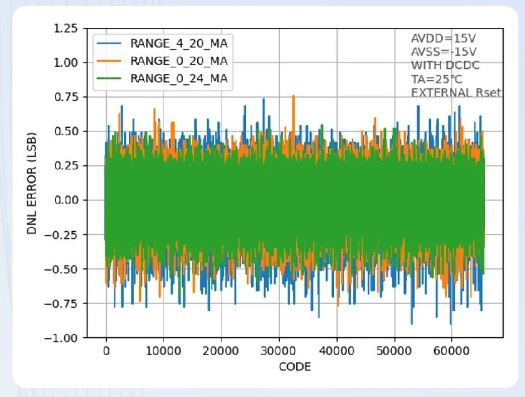

一電流輸出DACDNL(DCDC打開)一

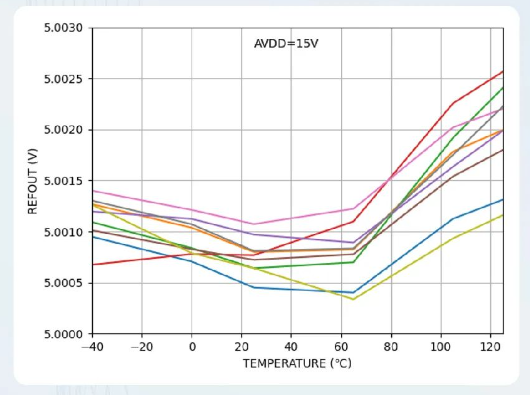

一片上基準溫漂一

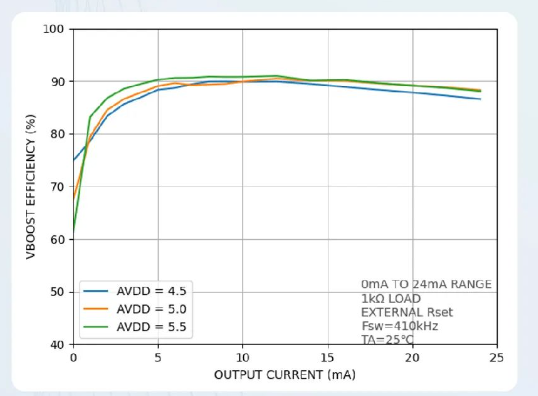

-VBOOST效率VS.電流輸出一
