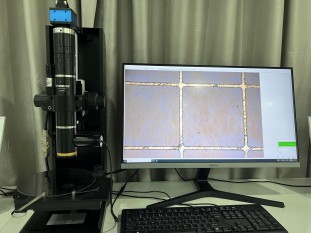

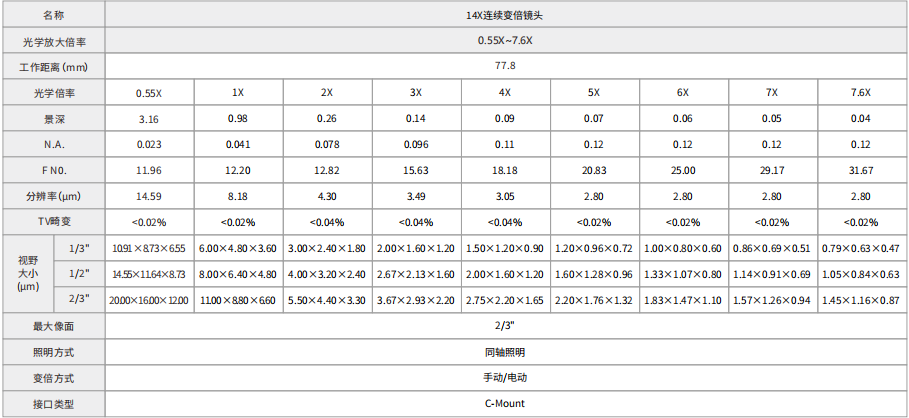

在電子制造領域，精度就是生命線。從芯片制程到PCB焊接，每一個微米級的誤差都可能引發系統性故障。傳統0.7X-4.5X鏡頭曾是行業主流檢測工具，但隨著電子產品向小型化、集成化發展，14X變倍鏡頭以0.55X~7.6X的光學放大優勢與77.8mm的超短工作距離，正掀起一場檢測技術革新。

光學放大倍率的突破，讓14X鏡頭成為電子微觀檢測的“顯微鏡”。在先進封裝技術中，Flip Chip倒裝芯片的焊點直徑已縮小至50μm以下，傳統鏡頭在高倍率下成像模糊、節丟失的問題愈發凸顯。而 14X 變倍鏡頭憑借 0.55X~7.6X 的寬廣放大區間，既能以低倍率快速掃描整片晶圓，又能在 7.6X 高倍率下清晰呈現焊點的三維形態，精確檢測虛焊、冷焊等缺陷。

77.8mm的超短工作距離，使14X鏡頭在高密度電子組件檢測中展現獨特價值。面對iPhone主板上間距僅0.3mmBGA封裝芯片，傳統鏡頭87mm的工作距離難以貼近檢測，導致邊緣焊點無法清晰成像。14X鏡頭憑借更短的工作距離，可直接深入狹小空間，配合同軸光源實現多角度照明，將芯片底部焊點的細微裂紋、錫球偏移等缺陷清晰還原，為返修工藝提供精準依據。

在景深控制方面，14X鏡頭同樣為電子檢測帶來新思路。多層PCB板的通孔鍍銅質量檢測中，傳統鏡頭在高倍率下景深過淺，難以同時看清孔壁與表面的鍍銅情況。14X鏡頭通過優化光學設計，在高倍率下仍能保持一定景深范圍，實現孔內與表面的同步清晰成像，有效避免因鍍銅厚度不足或空洞引發的電路失效問題。

不過，14X鏡頭并非萬能解決方案。在檢測大尺寸電路板或需要非接觸式檢測的場景中，傳統鏡頭的長工作距離與大景深優勢依然不可替代。電子制造企業往往采用 “雙鏡頭組合方案”：先用傳統鏡頭進行快速初篩，再利用14X鏡頭對疑似缺陷區域進行高精度復檢，實現效率與精度的平衡。

從晶圓制造到終端組裝，14X變倍鏡頭正重塑電子工業檢測標準。隨著 Mini LED、3D IC 等新興技術對檢測精度提出更高要求，這種具備超廣放大范圍與近距離觀察能力的鏡頭，必將成為電子工程師攻克工藝難題的關鍵利器。
