LMZ31707 SIMPLE SWITCHER 電源模塊是一款易于使用的集成電源解決方案，它將 7A DC-DC 轉換器與功率 MOSFET、屏蔽式電感器和無源器件組合到一個扁平的 QFN 封裝中。這種整體電源解決方案只需三個外部元件，并且無需環路補償和磁性元件選擇過程。
*附件：lmz31707.pdf

10 mm × 10 mm × 4.3 mm QFN 封裝易于焊接到印刷電路板上，并支持緊湊的負載點設計。實現超過 95% 的效率和出色的功率耗散能力，熱阻抗為 13.3°C/W。LMZ31707 提供分立式負載點設計的靈活性和功能集，非常適合為各種 IC 和系統供電。先進的封裝技術提供了與標準 QFN 安裝和測試技術兼容的強大可靠的電源解決方案。

特性

• 完整的集成電源解決方案可實現
  小尺寸、扁平設計
• 10 mm × 10 mm × 4.3 mm 封裝
  • 引腳與 LMZ31710 和 LMZ31704 兼容
• 效率高達 95%
• 節能模式?/輕載效率 （LLE）
• 寬輸出電壓調節
  0.6 V 至 5.5 V，參考精度為 1%
• 支持并聯運行以獲得更高的電流
• 可選的分離電源軌允許
  輸入電壓低至 2.95 V
• 可調開關頻率
  （200 kHz 至 1.2 MHz）
• 與外部時鐘同步
• 提供 180° 異相時鐘信號
• 可調慢啟動
• 輸出電壓排序/跟蹤
• 電源良好輸出
• 可編程欠壓鎖定 （UVLO）
• 過流和過熱保護
• 預偏置輸出啟動
• 工作溫度范圍：–40°C 至 +85°C
• 增強的熱性能：13.3°C/W
• 符合 EN55022 B 類排放標準
  • 集成屏蔽電感器

參數

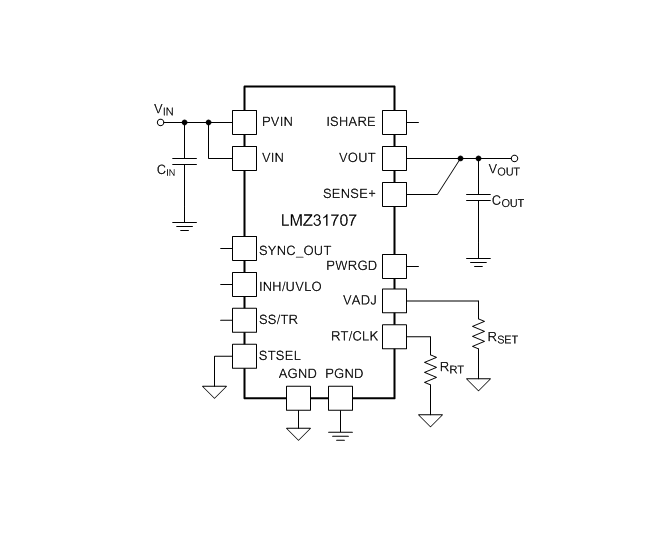

方框圖

1. 產品概述

• ?型號?：LMZ31707
• ?類型?：集成電源解決方案，具有電流共享功能的QFN封裝功率模塊
• ?特點?：
  • 寬輸入電壓范圍：2.95V至17V
  • 寬輸出電壓調整范圍：0.6V至5.5V，具有1%參考精度
  • 高效率：最高可達95%
  • Eco-mode?/輕載效率
  • 可調開關頻率：200kHz至1.2MHz
  • 可與外部時鐘同步
  • 提供180°反相時鐘信號
  • 可調慢啟動
  • 輸出電壓排序/跟蹤
  • 電源良好輸出
  • 可編程欠壓鎖定（UVLO）
  • 過流和過溫保護
  • 預偏置輸出啟動
  • 工作溫度范圍：-40°C至+85°C
  • 增強的熱性能：13.3°C/W
  • 符合EN55022 Class B輻射發射標準

2. 應用領域

• 寬帶和通信基礎設施
• 自動化測試和醫療設備
• 緊湊型PCI/PCI Express/PXI Express
• DSP和FPGA點對點負載應用

3. 功能特性

• ?集成度?：集成了7A DC-DC轉換器、功率MOSFETs、屏蔽電感器和無源元件
• ?封裝?：10mm × 10mm × 4.3mm QFN封裝，與LMZ31710和LMZ31704引腳兼容
• ?電流共享?：支持并聯操作以提高電流輸出能力
• ?可選分路電源軌?：允許輸入電壓低至2.95V
• ?慢啟動調整?：通過外部電容或電壓調整輸出電壓上升時間
• ?排序和跟蹤?：使用SS/TR引腳實現多個電源模塊的排序和跟蹤
• ?UVLO可編程?：通過電阻分壓器調整UVLO閾值
• ?保護功能?：包括過流保護、短路保護、過溫保護和熱關斷

4. 電氣特性

• ?輸入電壓?：PVIN 2.95V至17V，VIN 4.5V至17V
• ?輸出電壓?：0.6V至5.5V可調
• ?開關頻率?：200kHz至1.2MHz可調
• ?效率?：在多種輸出電壓和電流條件下，效率高達95%
• ?輸出電壓紋波?：在20MHz帶寬下，典型值為14mV pk-pk
• ?電流限制?：可通過ILIM引腳調整或固定

5. 熱特性

• ?熱阻?：
  • θJA（結到環境）：13.3°C/W（基于100mm × 100mm雙面PCB，2盎司銅，自然對流冷卻）
  • ψJT（結到頂部）：1.6°C/W
  • ψJB（結到板）：5.3°C/W

6. 設計指南

• ?輸出電壓調整?：通過連接在VADJ和AGND之間的電阻設置
• ?電容推薦?：
  • 輸入電容：至少44μF陶瓷電容，推薦添加100μF非陶瓷電容
  • 輸出電容：根據輸出電壓確定所需電容，至少包含一個47μF陶瓷電容
• ?布局建議?：
  • 使用大銅面積作為電源平面以最小化傳導損耗和熱應力
  • 將陶瓷輸入和輸出電容放置在靠近設備引腳的位置以最小化高頻噪聲
  • 保持AGND和PGND分離

7. 支持資源

• ?設計工具?：提供WEBENCH? Power Designer工具，用于創建自定義設計
• ?文檔?：包括應用報告、用戶指南等相關文檔
• ?社區支持?：TI E2E?支持論壇提供快速的設計幫助和驗證答案

8. 封裝與尺寸

• ?封裝類型?：B3QFN RVQ 42引腳QFN封裝
• ?尺寸?：10mm × 10mm × 4.3mm

9. 訂購信息

• ?封裝選項?：RVQR（5000單位卷盤），RVQT（250單位卷盤）
• ?工作溫度范圍?：-40°C至+85°C
• ?環境標準?：RoHS豁免和Green

以上是LMZ31707功率模塊的詳細總結，涵蓋了其主要特性、應用領域、功能特性、電氣特性、熱特性、設計指南、支持資源、封裝尺寸和訂購信息。
