Chiller在半導體制程工藝中的應用場景以及操作選購指南

冠亞恒溫 ? 2025-04-21 16:23 ? 次閱讀

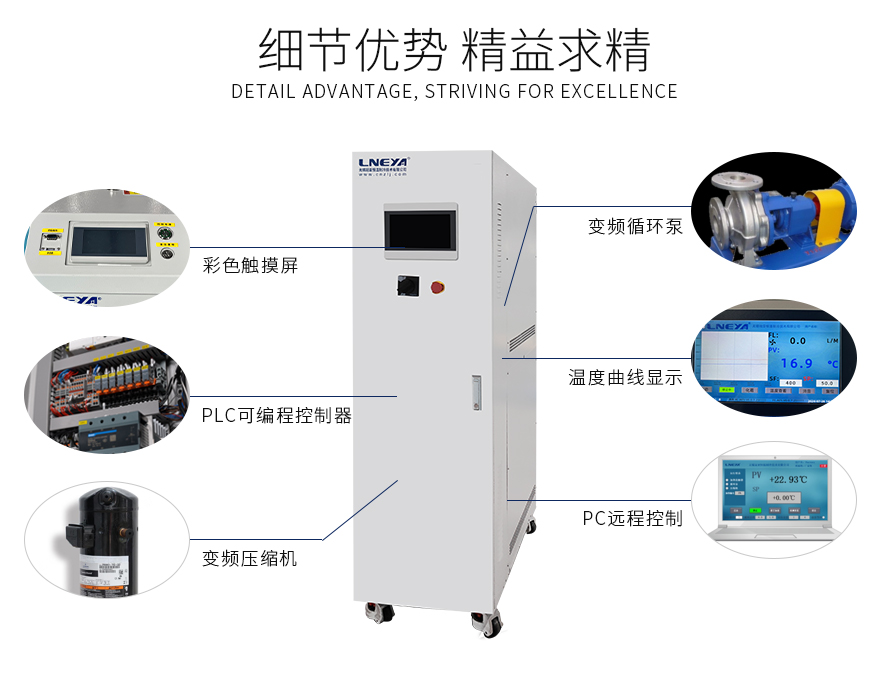

半導體行業用Chiller(冷熱循環系統)通過溫控保障半導體制造工藝的穩定性,其應用覆蓋晶圓制造流程中的環節,以下是對Chiller在半導體工藝中的應用、選購及操作注意事項的詳細闡述。

一、Chiller在半導體工藝中的應用解析

1、溫度控制的核心作用

設備穩定運行保障:半導體制造設備如光刻機、刻蝕機等,其內部光源、光學系統及機械部件在運行過程中產生大量熱量。Chiller通過循環冷卻液系統,有效帶走設備產生的熱量,維持其恒溫運行,確保設備性能指標穩定。

工藝效率與質量保證:半導體制造工藝對溫度有嚴格要求。例如,刻蝕工藝中溫度的波動會影響刻蝕速率和均勻性,可能導致芯片電路圖案尺寸偏差,降低成品率。Chiller控制工作溫度,保證刻蝕過程穩定性,提高芯片制造精度和成品率。

2、多場景應用實例

光刻機:冷卻光源(如準分子激光)和投影物鏡,防止光學元件變形,確保光刻精度。

刻蝕機:冷卻反應腔和射頻電源,穩定刻蝕速率,避免過度刻蝕或效率降低。

化學氣相沉積(CVD)設備:冷卻反應室和氣體輸送管道,保證薄膜沉積質量和均勻性。

離子注入機:冷卻離子源,確保離子束穩定產生和加速。

半導體量測設備:如掃描電子顯微鏡(SEM),穩定電子槍溫度,提高成像質量和測量精度。

二、Chiller在半導體工藝中的具體場景介紹

1、光刻工藝

應用功能:冷卻光刻機光源系統(如DUV/EUV激光模塊),防止熱膨脹導致光學元件形變,確保光刻圖案精度。控制光刻膠涂布溫度,避免溫度波動引起光刻膠黏度變化,影響涂布均勻性。

技術要求:溫控精度需達到±0.5℃,部分高階工藝要求±0.05℃。需配置快速響應循環系統,以應對曝光后晶圓溫度驟升問題。

2、蝕刻工藝

應用功能:調節蝕刻液溫度,維持蝕刻速率均勻性,減少晶圓表面粗糙度。冷卻射頻電源模塊,防止過熱導致離子束能量波動。

技術要求:需支持多通道獨立控溫,適應不同蝕刻腔體的差異化需求。冷卻液需具備耐腐蝕性(如去離子水或乙二醇溶液)。

3、薄膜沉積工藝

應用功能:化學氣相沉積(CVD)中維持反應室溫度,防止薄膜應力不均。物理氣相沉積(PVD)中控制靶材溫度,提升薄膜附著力。

技術要求:需兼容高溫與低溫工況,部分機型需集成加熱功能。

4、離子注入

應用功能:冷卻離子源和加速器電,防止熱應力導致晶格損傷,確保離子注入劑量精度。

技術要求:需具備抗電磁干擾能力,避免磁場/電場影響溫度傳感器穩定性。

5、化學機械拋光(CMP)

應用功能:調節拋光液溫度,防止熱膨脹導致拋光墊形變,影響晶圓表面平整度。

技術要求:需配置高粘度液體循環系統,適應含磨料漿料的特殊工況。

6、封裝與測試

應用功能:控制環氧樹脂固化溫度,避免芯片分層或翹曲。電學測試環境溫度維持,確保參數測量準確性。

技術要求:需支持寬溫域調節,適應不同封裝材料需求。


二、Chiller選購指南

1、需求分析

明確需求參數:根據半導體設備的功率、散熱量、工作環境溫度等參數,選擇匹配的Chiller制冷量。例如,高能離子注入設備需匹配高制冷功率Chiller。

2、選擇合適類型:

風冷式:適用于小型設備或水冷資源匱乏場景。

水冷式:冷卻效率高,適合大功率設備(如光刻機)。

油冷式:穩定性強,適用于長時間運行設備。

3、關鍵性能參數:

制冷量:根據工藝需求選擇,需覆蓋設備大發熱量。

冷卻效率:根據工藝需求選擇,需匹配生產節奏。

噪音與振動:無機械運動部件的半導體Chiller更適合實驗室環境。

控制系統:選擇具備高精度控制和良好用戶界面的Chiller,便于操作與監控。

4、品牌與售后服務

品牌選擇:優先選擇具備半導體行業經驗、提供定制化服務的品牌。

售后服務:確認售后服務能力,包括故障響應、備件供應等,確保設備長期穩定運行。

三、Chiller操作注意事項

1、安裝環境要求

環境選擇:將Chiller安裝在通風良好、無塵、無腐蝕性氣體的室內環境中,避免陽光直射和雨淋,防止設備外殼老化及內部元件受損。

空間布局:確保設備安裝位置便于操作和維護,留有足夠空間進行日常檢查和故障處理。

2、冷卻液管理

冷卻液選擇:確保冷卻液與設備材質相容,避免發生化學反應導致堵塞。

液位與質量檢查:定期檢查冷卻液的液位和質量,及時補充和更換變質的冷卻液,以保證制冷效果。

3、運行監控與維護

參數監控:定期監控并記錄設備的溫度、壓力、流量等關鍵參數,通過對比歷史數據,及時發現設備異常情況。

4、維護保養:

日常清潔:清潔設備外殼、散熱器、風扇等部件的灰塵。

部件檢查:檢查并緊固松動的螺絲和連接件,更換磨損的密封件和過濾器等。

系統檢查:對冷卻系統進行檢查,包括冷卻液循環管道、泵、閥門等部件的清洗和維修。

5、異常處理

故障響應:在使用過程中,如發現設備出現異常情況(如溫度過高、電源故障等),應立即停止使用,并及時聯系售后進行檢修和維修。

半導體行業投入巨大,制造工序繁多,半導體溫控設備Chiller幫助客戶在每個環節進行嚴格的質量把控,保障產品的穩定性和可靠性,支持半導體工藝的前端到后端整體流程,滿足不同環節的溫度需求。
