TPS8268x 器件是一款完整的直流/直流降壓電源，針對小型 solution size 的 solution size。封裝中包括開關穩壓器、電感器和輸入/輸出 電容器。集成所有無源元件可實現僅 6.7 毫米 ^2^ .

TPS8268x 基于經過優化的高頻同步降壓直流/直流轉換器 適用于電池供電的便攜式應用，其中高負載電流和非常小的解決方案尺寸 和 height 是必需的。TPS8268x 針對高效率和低輸出電壓進行了優化 紋波并支持高達 1600mA 的負載電流。在 2.5V 至 5.5V 的輸入電壓范圍內， 該器件支持由鋰離子電池以及 5V 和 3.3V 電源軌供電的應用。
*附件：tps8268120.pdf

TPS8268x 以 5.5MHz 的開關頻率運行，具有擴頻功能。 對于噪聲敏感型應用，這提供了較低的噪聲調節輸出以及低 輸入端的噪聲。該器件支持固定輸出電壓，無需外部反饋 網絡。

這些特性與高 PSRR 和 AC 負載調節性能相結合，使 器件適合替代線性穩壓器，以獲得更好的功率轉換效率 相同的大小。

TPS8268x 采用緊湊（2.3mm × 2.9mm）和扁平 BGA 封裝 適合通過標準表面貼裝設備進行自動組裝。

特性

• 寬 V在范圍從 2.5V 到 5.5V
• 總解決方案尺寸 < 6.7 mm^2^
• 亞 1 mm 高度解決方案
• ±1.5% 直流電壓精度
• 高達 1600mA 的負載電流
• 效率高達 90%
• 固定輸出電壓：
  • TPS8268180：1.80V
  • TPS8268150：1.50V
  • TPS8268120：1.20V
  • TPS8268105：1.05V
  • TPS8268090：0.90V
• 通過擴頻 PWM 頻率
  抖動實現低 EMI
• 同類最佳負載和線路瞬態響應
• 內部軟啟動
• 電流過載和熱關斷保護

參數

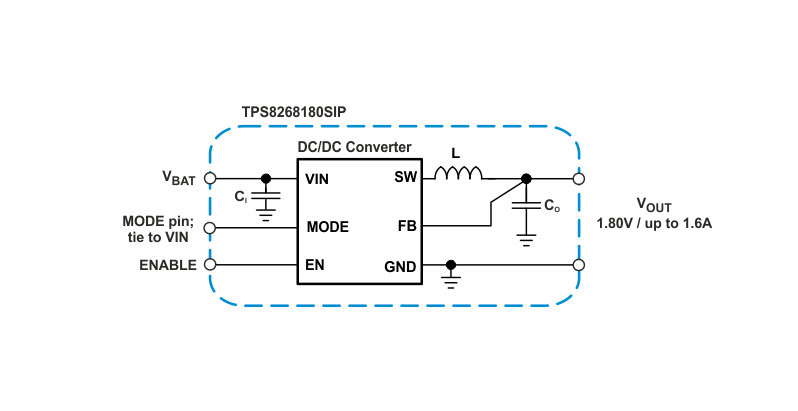

方框圖

1. 產品概述

• ?類型?：1600mA高效率MicroSiP?降壓轉換器模塊
• ?特點?：小尺寸、低高度、高效率、低輸出電壓紋波、±1.5% DC電壓精度
• ?應用?：電池供電的便攜式設備，如光學模塊、手機、固態硬盤等

2. 主要規格

• ?輸入電壓范圍?：2.5V至5.5V
• ?輸出電壓?：固定1.2V
• ?輸出電流?：最大1600mA
• ?開關頻率?：5.5MHz（帶擴頻功能）
• ?效率?：高達90%

3. 封裝與尺寸

• ?封裝類型?：μSIP，尺寸2.3mm x 2.9mm
• ?高度?：低于1mm

4. 關鍵特性

• ?集成電感器和電容?：簡化設計，減少外部元件
• ?軟啟動?：限制啟動時的輸入電壓降
• ?短路保護?：打嗝模式（Hiccup Mode）防止過流
• ?熱關斷?：防止過熱損壞
• ?擴頻PWM?：降低EMI

5. 引腳配置與功能

• ?VIN?：電源輸入
• ?VOUT?：電源輸出
• ?EN?：使能引腳，高電平使能
• ?MODE?：模式引腳，需連接到VIN
• ?GND?：接地

6. 電氣特性

• ?輸出電壓精度?：±1.5%
• ?靜態電流?：7mA（典型）
• ?關斷電流?：0.5μA（典型）
• ? 欠壓鎖定（UVLO） ?：上升閾值2.1V，下降閾值1.9V

7. 應用信息

• ?典型應用?：提供了詳細的應用電路圖和設計指南
• ?輸入/輸出電容選擇?：推薦使用低ESR陶瓷電容
• ?布局指南?：強調寬而短的電流路徑，以及熱設計考慮

8. 熱信息

• ?熱阻?：θJA = 62°C/W，θJC(top) = 22°C/W
• ?工作結溫范圍?：-40°C至125°C

9. 訂購信息

• ?包裝選項?：SIP-9，提供RoHS和綠色封裝選項
• ?樣品?：可通過TI獲取樣品

10. 文檔與支持

• ?數據表?：提供了詳細的電氣、熱和機械特性
• ?設計工具?：支持使用WEBENCH? Power Designer進行定制設計
• ?社區資源?：提供了TI社區鏈接，獲取更多幫助和支持

TPS8268120是一款高性能、小尺寸的降壓轉換器模塊，適用于電池供電的便攜式設備，具有高效率、低輸出電壓紋波和多種保護功能。
